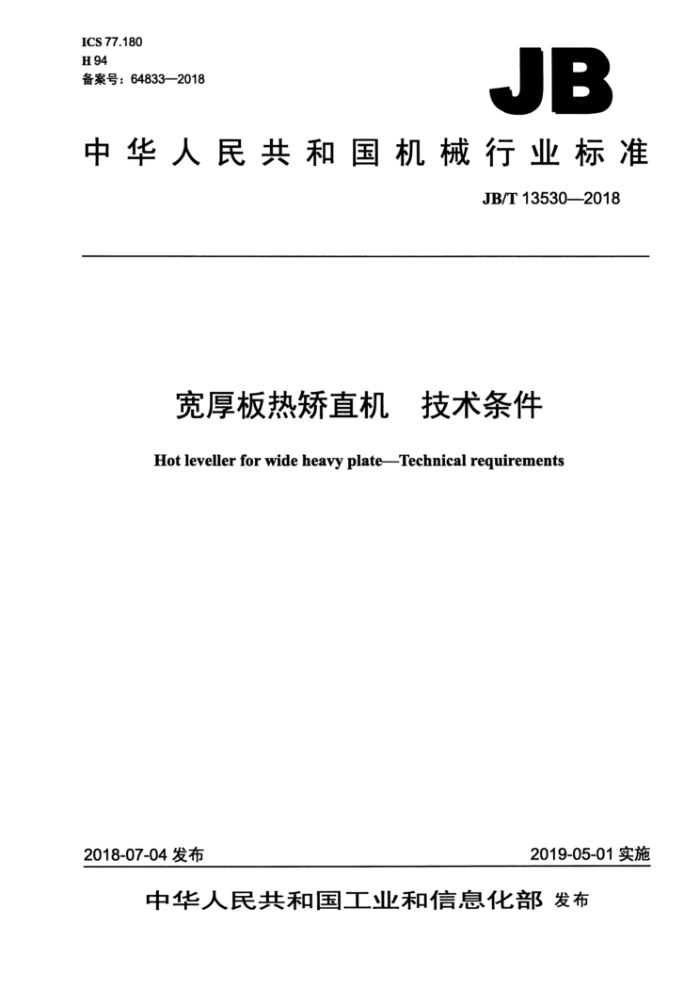

宽厚板热矫直机 技术条件 Hot leveller for wide heavy plateTechnical requirements
2019-05-01实施
2018-07-04发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
宽厚板热矫直机技术条件
JB/T135302018
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm?1印张?32千字 2019年5月第1版第1次印刷
定价：18.00元
*
书号：15111·15243
网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版
版权专有侵权必究 JB/T13530---2018
目 次
前言 1范围 2规范性引用文件。 3型式及性能参数.. 3.1型式. 3.2性能参数 4技术要求..
1
4.1 基本要求. 4.2 主要零、部件技术要求 4.3 装配要求 4.4 冷却水、液压、润滑及气动系统技术要求 4.5 配管要求. 4.6 涂装要求. 5检验、试验方法及验收 5.1 检验 5.2 空运转试验 5.3 负荷试验 5.4 验收 6标志、包装、运输和贮存。 6.1 标志。 6.2 包装.. 6.3 运输. 6.4 贮存..
-
10 ..10 .10 .10 10 .10 .11
11 11 11 11 11 12 12
图1 热矫直机主要组成，图2 机械式矫直机主要组成.. 图3 全液压式矫直机主要组成，
2
表1 性能参数. 表2机架技术要求表3压下螺钉技术要求表4压下螺母技术要求表5工作辊技术要求表6支承辊技术要求.
1 JB/T135302018
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：中国第二重型机械集团公司、重集团大连工程技术有限公司。 本标准主要起草人：刘胜涛、田晨曦、邵翰民、徐学东、董志奎、廖欣阳。 本标准为首次发布。
ⅡI JB/T13530—2018
宽厚板热矫直机技术条件
1范围
本标准规定了宽厚板热矫直机（以下简称热矫直机）的型式及性能参数、技术要求、检验、试验方法及验收、标志、包装、运输和贮存。
本标准适用于轧制规格为3000mm及以上的黑色金属宽厚板热矫直机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191 包装储运图示标志 GB/T7932 气动对系统及其元件的一般规则和安全要求 GB/T13306 标牌 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.5 重型机械通用技术条件第5部分：有色金属铸件 JB/T5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.8 重型机械通用技术条件 ：第8部分：锻件 JB/T5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件第10部分：装配 JB/T5000.11 重型机械通用技术条件 第11部分：配管 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5000.142007 重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15—2007 重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6996 重型机械液压系统 通用技术条件
3 型式及性能参数
3.1型式 3.1.1 热矫直机采用四重式矫直机，其主要组成如图1所示。
1 JB/T13530——2018
说明： 1机架装置： 2 一压下装置：
平衡装置；一上受力架装置；一上座装置
3-
5
一下辑座装置；一水平导卫装置；边辊调整装置。
n
8-
图1热矫直机主要组成
2 JB/T13530—2018
3.1.2热矫直机在结构上主要分为以下两种基本型式：
机械式矫直机（见图2)；全液压式矫直机（见图3）。
说明：
一机架装置；一压下装置；
1
2
3- 平衡装置：
上受力架装置：一上辊座装置：下辊座装置：液压换辊装置：一接轴抱紧装置。
4
6
7
o
2机械式矫直机主要组成
图2 JB/T13530—2018
说明： 1——机架装置；
一AGC缸压下装置；平衡装置：一液压弯辑架装置：一上辊座装置；下座装置：液压换辊装置：接轴抱紧装置。
3
5
图3全液压式矫直机主要组成
3.2性能参数
热矫直机性能参数应符合表1的规定。
