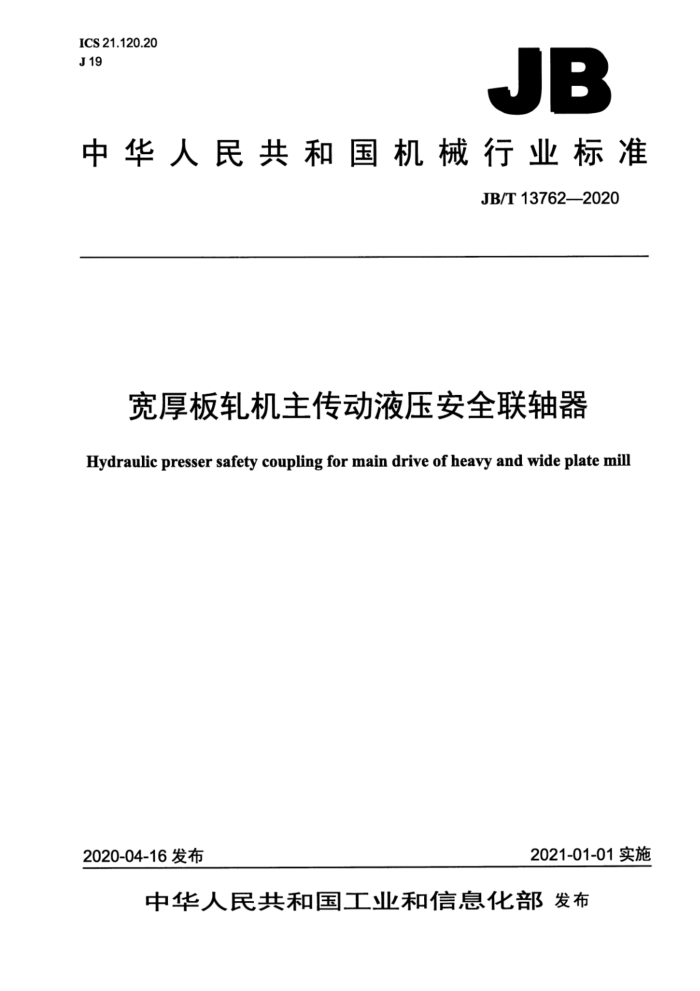

ICS 21.120.20 J19
JB
中华人民共和国机械行业标准
JB/T13762—2020
宽厚板轧机主传动液压安全联轴器 Hydraulic presser safety coupling for main drive of heavy and wide plate mil
2021-01-01实施
2020-04-16发布
中华人民共和国工业和信息化部发布 JB/T13762—2020
目 次
前言 1范围 2规范性引用文件 3术语和定义 4结构型式、型号与标记.
4.1结构型式. 4.2型号与标记， 5基本参数和主要尺寸 5.1C型 端面齿联接液压安全联轴器， 5.2F型 法兰联接液压安全联轴器 6技术要求 6.1 联结套、轴套、中间套 6.2 剪切管. 6.3装配. 7试验方法. 7.1 耐压试验
t
7.2 压力与滑动转矩关系曲线试验. 8检验规则 9标志、包装和贮存 9.1标志.
2
9.2 包装 9.3 贮存附录A（资料性附录） 液压安全联轴器的应用举例. 附录B（资料性附录） 液压安全联轴器的选用说明
2
10
图1 C型 端面齿联接液压安全联轴器示意图. 图2法兰端面齿示意图，图3螺栓孔分布图.. 图4F型- 法兰联接液压安全联轴器示意图图5p-T,曲线.. 图A.1C型- 端面齿联接液压安全联轴器与十字轴式万向联轴器组合使用，图A.2F型- -法兰联接液压安全联轴器与鼓形齿式联轴器组合使用
?
表1 结构型式表2C型 端面齿联接液压安全联轴器的基本参数和主要尺寸表3法兰端面齿联接基本参数及尺寸，表4F型 一法兰联接液压安全联轴器的基本参数和主要尺寸表5合金结构钢力学性能.
2
I JB/T13762—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：中国重型机械研究院股份公司。 本标准主要起草人：刘勇、胡觉凡、苏静、夏娟。 本标准为首次发布。
II JB/T13762—2020
宽厚板轧机主传动液压安全联轴器
1范围
本标准规定了宽厚板轧机主传动液压安全联轴器（以下简称液压安全联轴器）的术语和定义、结构型式、型号与标记、基本参数、主要尺寸、技术要求、试验方法检验规则、标志、包装和贮存。
本标准适用于工作环境温度为-20℃～70℃，公称转矩为800kN·m～15000kN·m，联接两同轴线的传动轴系。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184形状和位置公差未注公差值 GB/T1800.2一2009产品几何技术规范（GPS）极限与配合第2部分：标准公差等级和孔、轴
极限偏差表
GB/T4423—2007 铜及铜合金拉制棒 GB/T 4879 防锈包装 GB/T 6388 运输包装收发货标志 GB/T7284 框架木箱 GB/T13384 机电产品包装通用技术条件 NB/T47013.3 承压设备无损检测第3部分：超声检测 NB/T47013.42015承压设备无损检测第4部分：磁粉检测
3术语和定义
下列术语和定义适用于本文件。
3.1
滑动转矩 glidingtorque Ts 液压安全联轴器在主、从动端产生相对滑动瞬时所传递的转矩。
4结构型式、型号与标记
4.1结构型式
液压安全联轴器分为C、F两种结构型式，见表1。其应用举例参见附录A。
I JB/T13762—2020
表1结构型式
名称
图示
结构型式代号
端面齿联接液压安全联轴器
c
法兰联接液压安全联轴器
F
4.2型号与标记
型号表示方法如下： AYLK-
规格结构型式代号宽厚板轧机主传动液压安全联轴器
示例1： AYLK-C1000型端面齿联接宽厚板轧机主传动液压安全联轴器标记为：
AYLK-C1000联轴器JB/T13762—2020
示例2： AYLK-F1000型法兰联接宽厚板轧机主传动液压安全联轴器标记为：
AYLK-F1000联轴器JB/T13762—2020
5基本参数和主要尺寸
5.1C型——端面齿联接液压安全联轴器 5.1.1基本参数和主要尺寸符合图1和表2的规定。
2 JB/T137622020
2
L±0.2
图1C型一一端面齿联接液压安全联轴器示意图
表2C型 端面齿联接液压安全联轴器的基本参数和主要尺寸
尺寸mm
滑动转矩T， kN·m
转动惯量【 质量G kg m?
型号
kg
Di
D2
Li nXd,
D
d
L
AYLK-C600 1200~2500 900 780 725 480 820 80 24×33
314
2 614
AYLK-C710 2000~4000 1 070 900 835 570 900 100 24×39
714
4 152
AYLK-C800 3000~6000 1200 1 000 925 640 1 050 125 30×45 1 325 6 115
AYLK-C900 45009000 1350 1 150 1 065 720 1 150 135 30×52 2 337 8 489 AYLK-C1000 6000~12000 1 500 1 250 1 145 800 1300 150 30×56 3 943 11 600 AYLK-C1060 750015000 1600 1320 1215 860 1 400 160 30×56 5 559 14 276
表中的滑动转矩是当环境温度为0℃以上时的值。若环境温度低于0℃，滑动转矩应适当降低，参见B.4。
5.1.2端面齿齿形与尺寸应符合图2和表3的规定，螺栓孔分布按图3的规定，对应两法兰上的起始螺栓孔的中心应分别位于齿顶中线和齿槽中线。
法兰外径D的公差应符合GB/T1800.2一2009中h9的规定；螺栓孔分布圆直径D,的极限偏差为土0.1mm；螺栓孔直径d的公差应符合GB/T1800.2一2009中H7的规定；端面齿内径D2的公差应符合GB/T1800.2—2009中H9的规定；齿形尺寸的公差应符合GB/T1800.2一2009中js9的规定。 JB/T13762—2020
D2 丰
K
图2法兰端面齿示意图
a)螺栓孔数n=24
b)螺栓孔数n=30
图3！ 螺栓孔分布图 JB/T13762—2020
表3 法兰端面齿联接基本参数及尺寸螺栓孔 端面齿
法兰 螺栓孔分外径 布圆直径 D Di mm mm 780 725 24 M30 33 900 835 24 M36 39 1 000 925 30 M42 45 1 150 1 065 30 M48 52 1 250 1 145 30 M52 56 1 000 180 15 10.909 2.5 7.066 17.242 10 1.374
齿形尺寸 mm
齿槽倾角 a (°) 1.717 1.717
螺栓 螺栓孔数 规格
直径 内径 齿数
ue
D2 mm 640 144 15 8.509 2.5 3.680 10.559 710 144 15 9.818 2.5 5.478 14.156 800 180 15 8.727 2.5 4.069 11.248 7 1.374 925 180 15 10.036 2.5 5.868 14.845 9 1.374
d mm
L
s
R
Imin
M
2
1
8
1 040 180 15 11.519 2.5 7.906 18.921 10 1.374
1 320 1 215 30 M52 56 5.2 F型 法兰联接液压安全联轴器
基本参数和主要尺寸符合图4和表4的规定。
L±0.2
0
Li
剪切板 安全管
联结套
L
5
L2
图4F型- 法兰联接液压安全联轴器示意图
表4F型- 一法兰联接液压安全联轴器的基本参数和主要尺寸
尺寸mm L D;(H11) L2 Li nXd kg 'm? kg
滑动转矩T， kN ·m
转动惯量I 质量G
型号 AYLK-F550 800~1600 1080 990 700 820 8 55 20X44 348.7 3 294
Di
D2
3 844
AYLK-F600 1000~2000 1140 1 060 730 880 8 55 24X44 AYLK-F670 1200~2400 1280 1 180 750 950 8 55 24X50 705.2 4956 AYLK-F710 1600~3200 1 350 1 250 830 1 000 8 55 24×50 1 014.2 6 205
451
7500
AYLK-F750 2000~4000 1 440 1320 900 1 050 8 55 24X58
1 381
5
