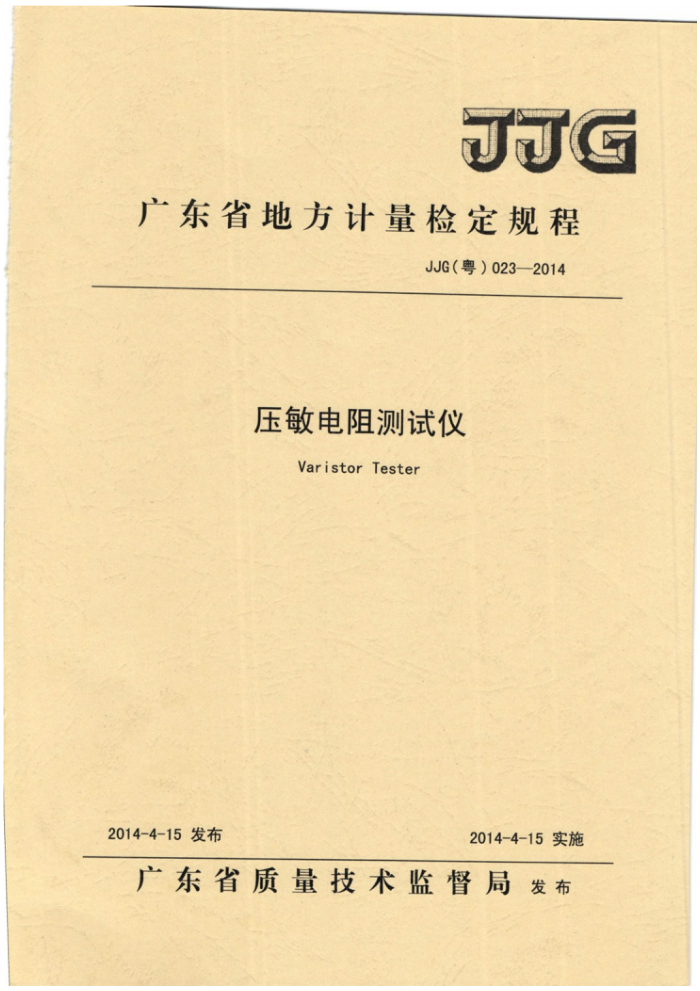

JJG
广东省地方计量检定规程
JJG（粤）023—2014
压敏电阻测试仪
Varistor Tester
2014-4-15发布
2014-4-15实施
广东省质量技术监督局 发布 JJG(粤)023—2014
压敏电阻测试仪检定规程 VerificationRegulation of Varistor Tester
JJG（粤）023-2014
本规程经广东省质量技术监督局于2014年4月15日批准，并自2014年4月 15日起施行。
归口单位：广东省质量技术监督局主要起草单位：广东省肇庆市质量计量监督检测所
本规程由起草单位负责解释 JJG(粤)023—2014
本规程主要起草人：
王福泉（广东省肇庆市质量计量监督检测所
黄劲（广东省肇庆市质量计量监督检测所）梁超声（广东省肇庆市质量计量监督检测所） JJG（粤）023—2014
目录
引言. 1 范围. 2引用文件 3术语与计量单位 4概述... 5计量性能要求 5.1准确度等级 5.2直流参考电流 5.3压敏电压 5.4漏电流 5.5电压比 5.6纹波系数 5.7绝缘电阻 5.8工频耐压 6通用技术要求 6.1外观.. 6.2显示要求 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理 7.5检定周期附录A 附录B
II
2
4
4
4
5 5 8
9
10 12 JJG(粤)023—2014
引言
本规程依据JJF1001-2011《通用计量术语及定义》、JF1002-2010《国家计量检定规
程编写规则》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规程为首次发布的广东省地方计量检定规程。
II JJG（粤)023—2014
压敏电阻测试仪检定规程
范围
本规程适用于压敏电阻测试仪直流参数（包括压敏电压、漏电流、电压比或非线性指数）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JF1001-2011通用计量术语及定义 JF1002-2010国家计量检定规程编写规则 JJF1059.1-2012测量不确定度评定与表示 JJG1052-2009回路电阻测试仪、直阻仪 JJF1284-2011交直流电表校验仪校准规范 GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T4475-1995敏感元器件术语 GB/T27746-2011低压电器用金属氧化物压敏电阻器（MOV）技术规范 SJ11267-2002电子设备用压敏电阻器安全要求凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语与计量单位
GB/T4475-1995和SJ11267-2002界定的及以下术语与定义适用于本规程。 3.1压敏电阻器voltagedependentresistor
在一定温度下，其电导值随电压的增加而急速增大的敏感元件。 [GB/T4475-1995，2.4.1.2]
3.2直流参考电流（I）d.c.referencecurrent
表征压敏电阻器“导通”一“截止”两种状态的转折点的电流，用来测量试样的“压 JJG（粤)023—2014
敏电压”（直流参考电压)。
[SJ11267-2002，3.5] 3.3压敏电压（U）varistorvoltage
在规定的温度和直流电流下，压敏电阻器两端的电压值。 [GB/T 4475-1995,2.4.2.8]
3.4漏电流（I）leakagecurrent
在25℃或其它规定的温度下，施加最大连续直流电压时，压敏电阻器中流过的电流
值。
[GB/T 4475-1995, 2.4.2.14] 3.5电压比（k）voltageratio
表征压敏电阻器限制性能有效程度的品质因数。当用8/20μs或其它规定脉冲波和规
定电流峰值冲击压敏电阻器时，压敏电阻器两端的峰值电压与压敏电压之比。
[GB/T 4475-1995,2.4.2.29] 注：非线性指数α=1/g(U%/Uno.1)，其中U的测试电流是Uno.1测试电流的10倍。
4概述
压敏电阻测试仪（以下简称测试仪）主要由恒流源、恒压源、测试端、显示界面、操作界面等组成，是用来测量压敏电阻器压敏电压、漏电流、电压比或非线性指数等直流参数的专用仪器。 5计量性能要求
5.1 准确度等级
测试仪的准确度等级分为0.5级、1级、2级。各准确度等级的最大允许误差应不超过表1的规定。
表1准确度等级与最大允许误差
1级 2级 ±1% ±2%
准确度等级最大允许误差
0.5级 ±0.5%
5.2 直流参考电流
测试仪直流参考电流（I）的示值误差用下式表示：
2 JJG（粤）023—2014
8R= Ir - Iro×100%
(1)
IRO
式中：R 一直流参考电流示值误差，%；
IR—直流参考电流标称值，mA; Io 一直流参考电流实测值，mA。
压敏电阻测试仪的直流参考电流准确度等级与最大允许误差见表1。
5.3 压敏电压
测试仪压敏电压（U）的示值误差用下式表示：
8=U Un -Uno ×100%
(2)
UNo
式中：u 一压敏电压示值误差，%；
U—压敏电压显示值，V; Une 一压敏电压实测值，V。
压敏电阻测试仪的压敏电压准确度等级与最大允许误差参见表1。 5.4 漏电流
测试仪漏电流（I.）的示值误差用下式表示：
8, =4-lo×100%
(3)
ILo
式中：——漏电流示值误差，%
I,——漏电流显示值，μA； ILo 漏电流实测值，μA。
压敏电阻测试仪的漏电流准确度等级与最大允许误差参见表1。 5.5 电压比
电压比的示值误差用下式表示：
△=k-ko
(4)
式中： △一电压比的示值误差；
k- 一电压比的显示值；
c JJG
广东省地方计量检定规程
JJG（粤）023—2014
压敏电阻测试仪
Varistor Tester
2014-4-15发布
2014-4-15实施
广东省质量技术监督局 发布 JJG(粤)023—2014
压敏电阻测试仪检定规程 VerificationRegulation of Varistor Tester
JJG（粤）023-2014
本规程经广东省质量技术监督局于2014年4月15日批准，并自2014年4月 15日起施行。
归口单位：广东省质量技术监督局主要起草单位：广东省肇庆市质量计量监督检测所
本规程由起草单位负责解释 JJG(粤)023—2014
本规程主要起草人：
王福泉（广东省肇庆市质量计量监督检测所
黄劲（广东省肇庆市质量计量监督检测所）梁超声（广东省肇庆市质量计量监督检测所） JJG（粤）023—2014
目录
引言. 1 范围. 2引用文件 3术语与计量单位 4概述... 5计量性能要求 5.1准确度等级 5.2直流参考电流 5.3压敏电压 5.4漏电流 5.5电压比 5.6纹波系数 5.7绝缘电阻 5.8工频耐压 6通用技术要求 6.1外观.. 6.2显示要求 7计量器具控制 7.1检定条件 7.2检定项目 7.3检定方法 7.4检定结果的处理 7.5检定周期附录A 附录B
II
2
4
4
4
5 5 8
9
10 12 JJG(粤)023—2014
引言
本规程依据JJF1001-2011《通用计量术语及定义》、JF1002-2010《国家计量检定规
程编写规则》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规程为首次发布的广东省地方计量检定规程。
II JJG（粤)023—2014
压敏电阻测试仪检定规程
范围
本规程适用于压敏电阻测试仪直流参数（包括压敏电压、漏电流、电压比或非线性指数）的首次检定、后续检定和使用中检查。 2 引用文件
本规程引用下列文件： JF1001-2011通用计量术语及定义 JF1002-2010国家计量检定规程编写规则 JJF1059.1-2012测量不确定度评定与表示 JJG1052-2009回路电阻测试仪、直阻仪 JJF1284-2011交直流电表校验仪校准规范 GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T4475-1995敏感元器件术语 GB/T27746-2011低压电器用金属氧化物压敏电阻器（MOV）技术规范 SJ11267-2002电子设备用压敏电阻器安全要求凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3术语与计量单位
GB/T4475-1995和SJ11267-2002界定的及以下术语与定义适用于本规程。 3.1压敏电阻器voltagedependentresistor
在一定温度下，其电导值随电压的增加而急速增大的敏感元件。 [GB/T4475-1995，2.4.1.2]
3.2直流参考电流（I）d.c.referencecurrent
表征压敏电阻器“导通”一“截止”两种状态的转折点的电流，用来测量试样的“压 JJG（粤)023—2014
敏电压”（直流参考电压)。
[SJ11267-2002，3.5] 3.3压敏电压（U）varistorvoltage
在规定的温度和直流电流下，压敏电阻器两端的电压值。 [GB/T 4475-1995,2.4.2.8]
3.4漏电流（I）leakagecurrent
在25℃或其它规定的温度下，施加最大连续直流电压时，压敏电阻器中流过的电流
值。
[GB/T 4475-1995, 2.4.2.14] 3.5电压比（k）voltageratio
表征压敏电阻器限制性能有效程度的品质因数。当用8/20μs或其它规定脉冲波和规
定电流峰值冲击压敏电阻器时，压敏电阻器两端的峰值电压与压敏电压之比。
[GB/T 4475-1995,2.4.2.29] 注：非线性指数α=1/g(U%/Uno.1)，其中U的测试电流是Uno.1测试电流的10倍。
4概述
压敏电阻测试仪（以下简称测试仪）主要由恒流源、恒压源、测试端、显示界面、操作界面等组成，是用来测量压敏电阻器压敏电压、漏电流、电压比或非线性指数等直流参数的专用仪器。 5计量性能要求
5.1 准确度等级
测试仪的准确度等级分为0.5级、1级、2级。各准确度等级的最大允许误差应不超过表1的规定。
表1准确度等级与最大允许误差
1级 2级 ±1% ±2%
准确度等级最大允许误差
0.5级 ±0.5%
5.2 直流参考电流
测试仪直流参考电流（I）的示值误差用下式表示：
2 JJG（粤）023—2014
8R= Ir - Iro×100%
(1)
IRO
式中：R 一直流参考电流示值误差，%；
IR—直流参考电流标称值，mA; Io 一直流参考电流实测值，mA。
压敏电阻测试仪的直流参考电流准确度等级与最大允许误差见表1。
5.3 压敏电压
测试仪压敏电压（U）的示值误差用下式表示：
8=U Un -Uno ×100%
(2)
UNo
式中：u 一压敏电压示值误差，%；
U—压敏电压显示值，V; Une 一压敏电压实测值，V。
压敏电阻测试仪的压敏电压准确度等级与最大允许误差参见表1。 5.4 漏电流
测试仪漏电流（I.）的示值误差用下式表示：
8, =4-lo×100%
(3)
ILo
式中：——漏电流示值误差，%
I,——漏电流显示值，μA； ILo 漏电流实测值，μA。
压敏电阻测试仪的漏电流准确度等级与最大允许误差参见表1。 5.5 电压比
电压比的示值误差用下式表示：
△=k-ko
(4)
式中： △一电压比的示值误差；
k- 一电压比的显示值；
c
