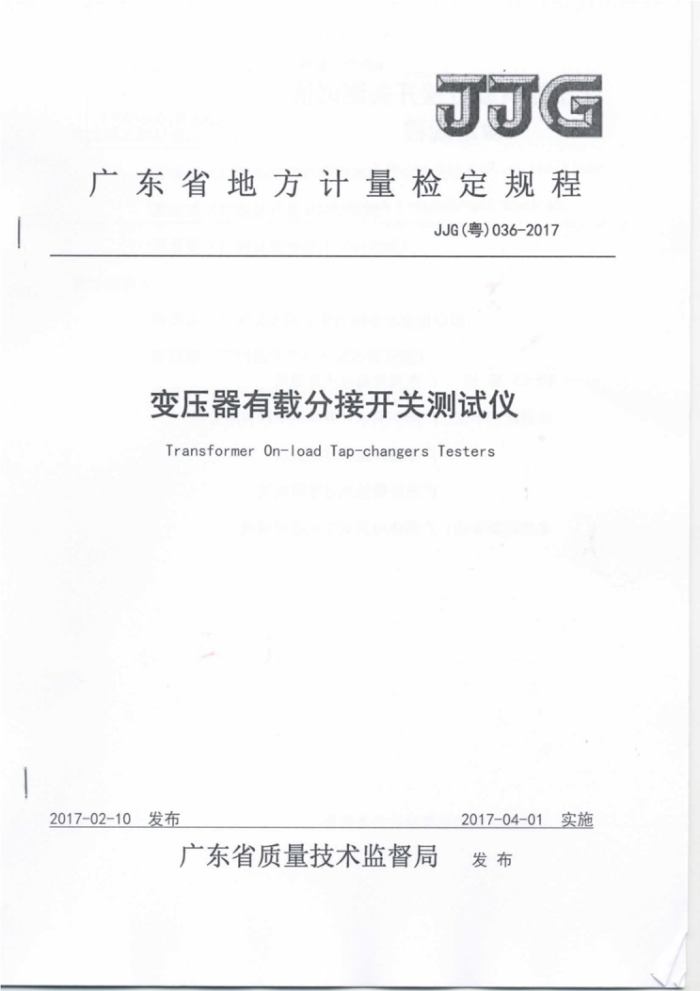

JJG
广东省地方计量检定规程
JJG（粤）036-2017
变压器有载分接开关测试仪 Transformer On-load Tap-changers Testers
2017-04-01实施
2017-02-10发布
广东省质量技术监督局 发布 JJG(粤)036-2017
变压器有载分接开关测试仪
JJG(粤)036-2017
检定规程
Verification Regulation of Transformer
On-loadTap-changers Testers
归口单位：广东省质量技术监督局主要起草单位：广州市高铁计量检测维修有限公司
广东省计量科学研究院广州计量检测技术研究院
参加起草单位：广州供电局电力试验研究院
本规程由主要起草单位负责解释 JJG(粤)036-2017
本规程主要起草人：
罗燕红（广州市高铁计量检测维修有限公司）戴汶清（广东省计量科学研究院）马青亮（广州计量检测技术研究院）
参加起草人：
陈国光（广州市高铁计量检测维修有限公司）陆国俊（广州供电局电力试验研究院）黄青丹（广州供电局电力试验研究院） JJG（粤)036-2017
目录
引言
(I) (1) (1) (1) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (4) (4) (7) (7) (8) (9)
范围 2 引用文件 3 术语 4 概述 5 计量性能要求. 5.1 过渡电阻 5.2 切换时间. 6 通用技术要求. 6.1 外观和通电检查 6.2 安全要求
-
计量器具控制... 7.1 检定条件 7.2 检定设备， 7.3 检定项目... 7.4 检定方法 7.5 检定结果的处理。 7.6 检定周期. 附录A 检定记录格式附录B 检定证书/检定结果通知书内页信息及格式
7 JJG(粤)036-2017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》编制。 本规程是以JJG238-1995《数字式时间间隔测量仪》、DL/T846.8-2004《高电压
测试设备通用技术条件第8部分：有载分接开关测试仪》、GB/T10230.1-2007《分接开关第1部分：性能要求和试验方法》、GB/T10230.2-2007《分接开关第2部分：应用导则》为基础制定的。
本规程为首次制定。 JJG（粤)036-2017
变压器有载分接开关测试仪
1范围
本规程适用于恒流源测量方式的变压器有载分接开关测试仪的首次检定、后续检定和使用中检查。 2引用文件
本规程引用下列文件： JJG238-1995数字式时间间隔测量仪 DL/T846.8-2004高电压测试设备通用技术条件第8部分：有载分接开关测试仪 GB/T10230.1-2007分接开关第1部分：性能要求和试验方法 GB/T10230.2-2007分接开关第2部分：应用导则
3术语 3.1有载分接开关on-loadtap-changers
5 5.
能在变压器励磁或负载状态下进行操作，用以调换线圈的分接连接位置改变电力系统运行电压的一种装置。在电力系统中也称这种装置为有载调压开关。
[DL/T 846.8-2004 3.1] 3.2过渡电阻transitionresistance
的 5.2
由一个或几个单元组成的电阻器，桥接于正在使用的分接头和将要使用的分接头上，以达到将负载电流无间断地或无显著变化地从一个分接转到另一个分接的目的。与此同时，在两个分接头被跨接的期间限制其循环电流
ms 最
[DL/T 846.8-2004 3.2] 3.3切换时间switchtime
6 6.1 6.1.1 造厂电流 6.1.2 缺。
转换开关从一个分接切换到另一个分接的辅助触头所需的时间。 [DL/T 846.8-2004 3.3]
4概述
变压器有载分接开关测试仪（以下有时简称测试仪）是用来测量变压器有载分接开关动作过程的切换时间、过渡电阻等参数的仪器。测试原理为测试仪三路输出电流从变压器有载分接开关输入，使有载分接开关按顺序完成一次切换，采样有载分接开关三路
1 JJG（粤)036-2017
电压信号，信号经微处理器处理得到切换时间、过渡电阻等参数和过渡波形。测试仪一般由三相电流源电路、三相电压采样电路、信号处理单元（包括微处理器、显示器、存储器、打印和通讯接口等）、供电电源和操作面板等组成。
变压器有载分接开关测试仪工作原理图如图1所示：
供电电源
三相电流源
三相电流采样装置
上位机通讯
显示器
频率基准
微处理器
存储器
被检分接开关
三相电压采样装置
打印机
图1变压器有载分接开关测试仪原理框图
5计量性能要求 5.1过渡电阻
过渡电阻测量范围应不小于202，分辨力应不低于0.012。过渡电阻在0.12~102 的范围内最大允许误差为土0.12；在大于102的范围内最大允许误差为±1.0% 5.2切换时间
切换时间的测量范围应不少于250ms，分辨力应不低于0.1ms。切换时间在1 ms~100ms范围内，最大允许误差为土1ms；切换时间在大于100ms的时间范围内，最大允许误差为±1.0%
6 通用技术要求 6.1外观和通电检查 6.1.1测试仪的面板、机壳或铭牌上应有以下主要标志和符号：产品的名称及型号、制造厂名称或商标、制造日期、出厂编号。所有的标志应清晰明显，接线端子完好，电压、 电流端子有明确标志，无影响仪器使用性能的损伤。 6.1.2所有开关及按钮应灵活可靠。通电检查，电气工作性能正常，显示笔画应完整无缺。
2 JJG粤)036-2017
6.2安全要求 6.2.1绝缘电阻
测试仪交流电源带电极与机壳的绝缘电阻不应小于20MQ。 6.2.2介电强度
测试仪交流电源带电极与机壳施加50Hz，有效值为1.5kV的工频试验电压，击穿电流整定为5mA，历时1min，不应出现飞弧和击穿现象。 7计量器具控制 7.1检定条件 7.1.1环境温度：（23±5）℃；相对湿度：不大于80%。 7.1.2 电源：电压变化不超过额定电压的土10%，频率变化不超过额定频率的土1%。 7.1.3 周围不应有影响仪器正常工作的强电磁场和机械振动。 7.2 检定设备
选用的标准器、环境条件等应能保证检定时切换时间和过渡电阻的测量扩展不确定度不超过测试仪最大允许误差绝对值的1/3。 7.2.1 用于检定测试仪切换时间示值误差的标准器还应满足以下要求： a、输出时间间隔的范围应不小于测试仪的测量范围； b、输出电压不小于5V，输出的波形宽度连续可调。 7.2.2用于检定测试仪过渡电阻示值误差的标准器还应满足以下要求：
沙
7
15 7. 7.
a、提供的电阻值能均匀地分布在测试仪量程10%~90%之间，且电阻值选点充分； b、标准器允许通过的电流不应低于测试仪的工作电流。
7.2.3绝缘电阻测试仪
定
准确度等级不低于10级，额定电压500V。 7.2.4耐压测试仪
点。
输出电压≥2000V，准确度等级不低于5级。 7.3检定项目
如图
变压器有载分接开关测试仪检定项目见表1。 JJG
