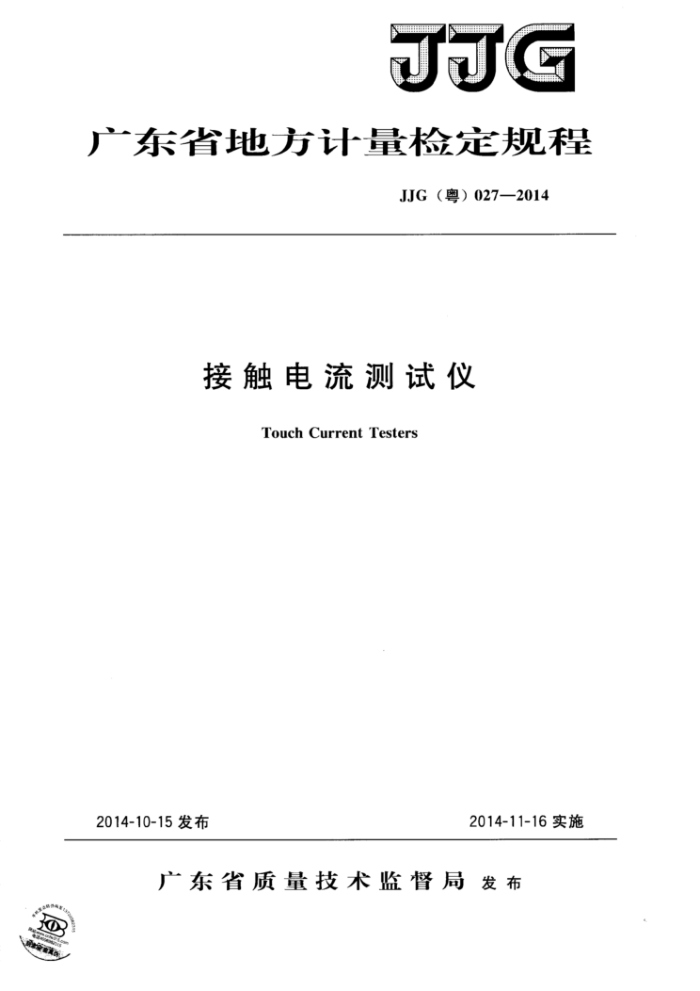

JJG
广东省地方计量检定规程
JJG(粤)027—2014
接触电流测试仪
Touch Current Testers
2014-11-16实施
2014-10-15发布
广东省质量技术监督局发布 JJG（粤）027—2014
接触电流测试仪检定规程
JJG（粤）027—2014
Verificatiom Regulation for
Touch Current Testers
归口单位：广东省质量技术监督局
起草单位：深圳市计量质量检测研究院
中国计量科学研究院深圳市中子测控仪器有限公司青岛艾诺智能仪器有限公司
本规程委托深圳市计量质量检测研究院负责解释 JG（粤）027—2014
本规程起草人
古建平（深圳市计量质量检测研究院）张国庆（深圳市计量质量检测研究院）邵海明（中国计量科学研究院）蔡卫平（深圳市计量质量检测研究院）王教喜（深圳市计量质量检测研究院）梁波（中国计量科学研究院）鲁国森（深圳市中子测控仪馨有限公司）王岩崧（青岛艾诺智能仪器有限公司） JIG（粤）027—2014
目 無录
引言 1 龙国 2 引用文件。 3术语 3.1接触电流·· 3.2感知电流闻值00 3.3摄脱电流削值 3.4测量网络· 3.5输人阻抗 3.6 传输阻抗 3.7 激率响应 4 就达· 5计量性能要求. 5.1示值误差·. 5.2直流输人电阻.. 5.3输人翻抗。 5.4报警预置电流误差…· 6通用技术要求 6.1外观检查。 6.2功能性检查 ?计量器具控制· 7.1检定条件 7.2检定项目 7.3 检定方法 7.4 检定结采的处理 7.5检定周期. 附录A检定记录格式附录B 检定证书/检定结果通知书内页真信惠及格式附录C接触电流测量网络附录D 接触电流测量网络额率响应测量方法
(1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) <2) (3) (3) (3) (3) (3) (4) (4) (4) (5) 5) (9) (10) (11) (18) (22) (27)
099
f
o0s
ne
安专
08
5e
- JJG(粤）027-2014
引言
JJF10022010《国家计量检定规程编写规购》是本划程端制所依据的规划，本规程参考了GB/T12113一2003接触电和保护导体电流的测量方法》中涉及
的接触电流及换触电流测试仪的内容，该标准等同采用IEC60990：1999《接触电流和保护导体电流的测量方法》（Methods of mesurenent of touch current and protective conductorcurrent)
本规程只对GB/T121132003中给出的测量网络所检成的接触电流测试仅进行检定，这些测景网络包括：
未加权的接触电流的测量网络，GB/T12113-2003中的圈3（即IEC60990： 1999中的Fig3）一加权接触电流（感知电流或发应电滤）的测量网络，GB/T12113--2003中的图4（郎EC60990：1999中9 加换触电（摆照奥薄）的测量网络：2003中的图5（部 TEC609901999中g5)。
5+7%
.
I JJG（粤）027—2014
接触电流测试仪
1范围
本规程适用于带有GB/T12113-—2003给出的测量网络的接触电流测试仪的首次检定、后续检定和使用中检查。
带有GB/T12113一2003给出的测量网络并具有接触电流测量功能的其他仪器（如安全性能综合试验装置、泄漏电流测试仪）也适用于本规程。 2引用文件
本规程引用下列文件： GB/T2900.73一2008电工术语接地与电击防护 GB3102.5电学和磁学的量和单位 GB4793.1一2007测量、控制和实验室用电气设备的安全要求第1部分：通用
要求
GB/T12113一2003接触电流和保护导体电流的测量方法 JF1001通用计量术语及定义 IECEECTL-OP113Ed.1.1泄漏（接触）电流测试仪（Leakage（touch）current
measurementinstruments)
凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规程。 3术语 3.1接触电流touchcurrent
当人或动物触及电气装置或电气设备一个或多个可触及部分时，通过其驱体的电流。
[GB/T2900.73—2008，定义195-05-21] 3.2感知电流阅值perception-threshold-current
人体或动物身体能感知的流过其身体的最小电流值。 [GB/T2900.73—2008，定义195-03-07]
3.3摆脱电流阅值let-gothreshold（current）
人体能自主摆脱的通过人体的最大电流值。 [GB/T2900.73—2008，定义195-03-09]
3.4测量网络 各measuringnetwork
由电阻器-电容器网络电路构成的人体阻抗模型。 注： 1测量网络电路见附录C。 JJG（粤）027—2014
2测量网络的输出端连接有一个电流指示装置，电流示值通过电压表测量输出端的电压值除以
500Q得到，此电压表的要求见GB/T12113·-2003中G.2的性能要求。见附录C.1。 3测量网络与其输出端连接的电压测量仪器或仅表应-起整体进行计量。见IECEECTL-()P
113Ed1.1（第3章）。
3.5 输人阻抗inputimpedance
测量网络的输入电压与输入电流之比。 注：见GB/T12113--2003附录L中的表述。
3.6传输阻抗transferimpedance
测量网络的输出电压与输人电流之比。 注：见GB/T12113---2003附录L中的表述。
3.7频率响应frequencyresponse
测量网络的输出端与输人端所对应信号的频率函数关系。
4概述
接触电流测试仪主要由测量网络、量程转换、交直流转换、电流指示装置等组成。 有的还具有过流保护、声光报警设置电路、试验时间设置电路。为了方便使用，有的还提供试验供电电源连接电路，此电路带有正常工作状态与单一故障工作状态的测量条件选取功能。接触电流测试仪是模拟测量当人体接触到被测电气装置或电气设备一个或多个可触及部分时，流过人体的电流大小。
接触电流测试仪可按指示方式分为数字式和模拟式两类。
5计量性能要求 5.1示值误差
接触电流测试仪的接触电流示值误差，应满足表1或表2中各准确度等级的最大允许误差要求。
a）数字式接触电流测试仪其接触电流示值的最大允许误差用相对误差表示，见式（1）；其接触电流示值的准
确度等级划分为：2级、5级和10级3个级别。
数字式接触电流测试仪的接触电流示值最大允许误差与准确度等级的关系应符合表1的规定。
表1数字式接触电流测试仪的准确度等级与最大允许误差
10 ±10
2 ±2
5 ±5
准确度等级/级最大允许误差/%
I-I
X 100%
S
(1)
I.
中： .接触电流示值的相对误差；
2 JJG（粤）027—2014
I一接触电流测量示值，mA； I。—-接触电流测量参考值，mA。 b）模拟式接触电流测试仪其接触电流示值最大允许误差用引用误差表示，见式（2）；其接触电流示值的准确
度等级划分为：2级、2.5级、3级、5级和10级5个级别。
模拟式接触电流测试仪的接触电流示值最大允许误差与准确度等级的关系应符合表2的规定。
表2 模拟式接触电流测试仪的准确度等级与最大允许误差
10 ±10
2. 5 ±2.5
3 ±3
5 ±5
2 ±2
准确度等级/级最大允许误差/%
I, -- I。 X 100% IN
(2)
ON
式中：一接触电流示值的引用误差； Ir 接触电流测量示值，mA； I。一接触电流测量参考值，mA； Iv一一接触电流测量的标称区间上限值，mA。
5.2直流输人电阻
测量网络的直流输入电阻最大允许误差见表3。
表3直流输入电阻最大允许误差
最大允许误差
直流输入电阻参考值
±1%
20002
5.3输入阻抗
测量网络的输入阻抗最大允许误差见表4。
表4输入阻抗最大允许误差
最大允许误差
输人阻抗参考值
测量频率范围
图C.1测量网络 图C.2、图C.3测量网络
±2% ±5%
±5% ±10%
20Hz≤f<100kHz 100kHz≤f≤1MHz 5.4报警预置电流误差
见附录C.2 见附录C.2
具有声光报警功能的接触电流测试仪，在工频条件下测量，其接触电流的报警预置误差应不超过士5%。 6 通用技术要求 6.1外观检查 6.1.1接触电流测试仪的面板、机壳或铭牌上应有以下主要标志和符号：产品的名称
3 JJG
