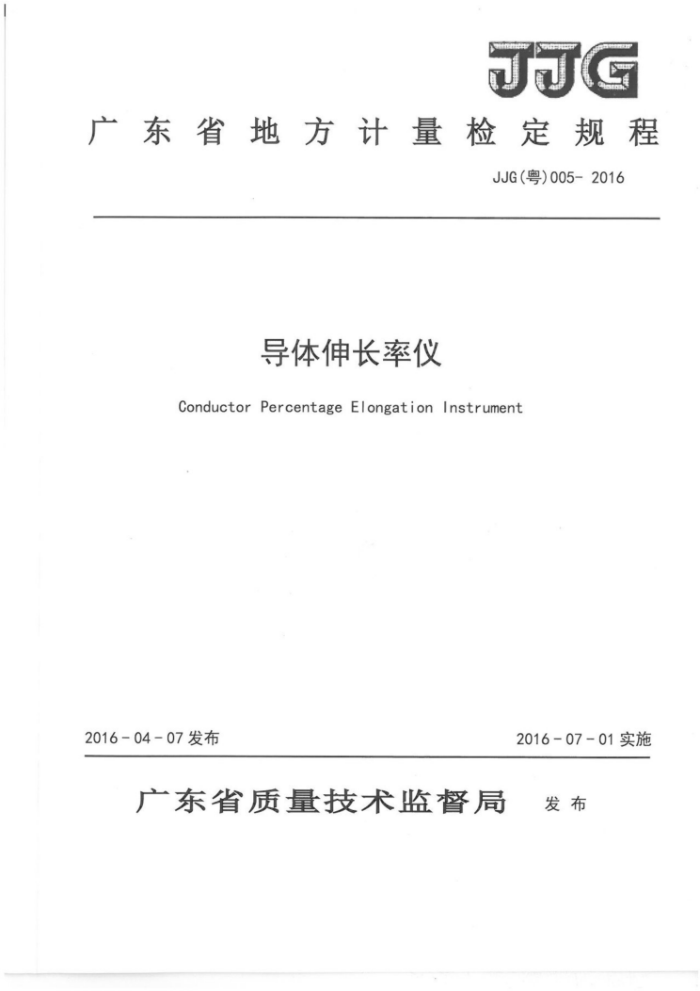

广东省地方计量检定规程
hia(号)005-2016
导体伸长率仪
Ganductar Parertaga Elengation Instruront
2016-04-07发布
2016-0701实施
广东省质量技术监督局 爱布 JJG(粤)005-2016
导体伸长率仪检定规程
JJG(粤) 005-2016
Verification Regulation of
ConductorPercentage ElongationInstrument
归口单位：广东省质量技术监督局主要起草单位：广州广电计量检测股份有限公司
本规程由主要起草单位负责解释 a
N 36
2
a 重
ce
具
29e
风明
2
A 蛋绣健饰电家张长冰菜批条饼质养水花菜牌电条足身号
等
病有活而
能学胰发激
营理
出童绝一师一康传模色低糖家美的摄蛋装特健净面
学
品光
一影的能能等身，
鑫
带防中经
酶常原糖道机病量病素
,-, 一 。
0
福
满
C 引言
SES
电
9
Sei
F JJG(粤)005-2016
导体伸长率仪检定规程
1.范围
本规程适用于线径不大于3mm的软铜导体伸长率仪（如铜丝延伸率测试仪、漆包线伸长率试验仪等，以下简称伸长率仪）的首次检定、后续检定及使用中检查。
2. 引用文件
本规程引用下列文件： JJF1001《通用计量术语及定义》 GB/T228.1《金属材料拉伸试验第1部分：室温试验方法》 GB/T4074.3《绕组线试验方法第3部分：机械性能》 GB/T4909.3《裸电线试验方法第3部分：拉力试验》 JB/T4279.3《漆包绕组线试验仪器设备检定方法（第3部份：伸长试验仪）》 使用本规程时，应注意使用上述引用文件的现行有效版本。
3.术语和计量单位
3.1.标距gaugelength（L，单位：mm）
伸长率仪两夹具与试样的夹持点作为测量点，两个测量点之间的最短距离。 3.2.原始标距originalgaugelength（Lo，单位：mm）
伸长率仪初始状态时的标距。 3.3.伸长率elongation（%）
伸长率仪的标距减去原始标距的结果与原始标距之比。
4.概述
伸长率仪是通过机械装置驱动活动夹具以一定的速度移动，使被夹紧的试样在拉力的作用下逐渐伸长至拉断，自动显示试样伸长率百分比的仪器。被广泛运用于电子、电器、 JJG(粤)005-2016
机械等行业的导体拉伸试验。
5. 计量特性要求
5.1.原始标距
原始标距相对误差MPE：±0.5%；
原始标距测量值的变动量≤0.5%。
5.2.活动夹具的速度
活动夹具的速度应为（5±1）mm/s。 5.3.伸长率
伸长率示值误差MPE：±1%。
6. 通用技术要求
6.1.外观检查
伸长率仪各零部件装配应牢固、无松动现象。铭牌上应清晰标明：仪器名称、型号、 制造厂名（或商标）、出厂编号、出厂日期和电源电压。后续检定或使用中检查的伸长率仪不得有影响正常工作的机械损伤，所有旋钮、按键开关应有明确的标识且定位正确。
6.2.工作正常性能检查
伸长率仪的两夹具应装夹可靠，活动夹具在移动过程中应平稳、无冲击和振动现象，当试样拉断时活动夹具应自动停止移动，指示装置显示的数字应清晰。
7. 计量器具控制
包括首次检定、后续检定及使用中的检查。
7.1.检定条件 7.1.1环境条件
环境温度： （10~35）℃;
2 JJG（粤）005-2016
相对湿度：≤85%；电源电压： （220±20）V：周围环境无影响伸长率仪正常工作的振动。 检定前，应将被检伸长率仪及卡尺等检定设备置于同一环境，其平衡温度时间为30
分钟。 7.1.2检定用设备
通用卡尺：分度值不大于0.02mm，MPE：±0.05mm，测量范围（0~500）mm。 电子秒表：分辨力不大于0.1s，日差优于±0.5s/d。
7.2.检定项目
检定项目见表1
表1 检定项目一览表首次检定
检定项目
后续检定
使用中检查
外观及工作正常性能检查原始标距相对误差原始标距测量值的变动量活动夹具的速度伸长率示值误差注：表中+”表示应检项目；“”表示可不检项目，
+
+ +
+
+
+ + +
+ + +
+
7.3.检定方法 7.3.12 外观及工作正常性能检查
外观及工作正常性能检查应按照本规程第6.1和第6.2条要求进行。 7.3.2原始标距检定
在两夹具间装上大于伸长率仪量程的导体试样，启动伸长率仪，待活动夹具移动一段距离后再复位，用卡尺测量此时的标距作为一次测量结果。
重复上述操作三次，取三次标距测量结果的算术平均值作为原始标距的实测值，取三次标距测量结果的最大值与最小值之差作为原始标距测量值的变动量。原始标距相对误差
