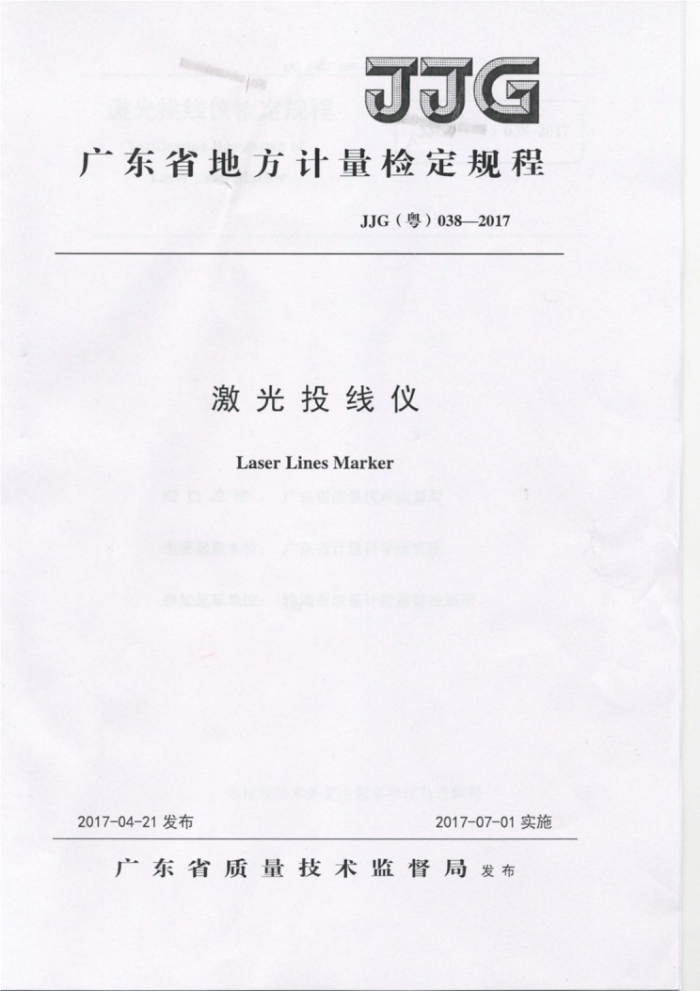

JJG
广东省地方计量检定规程
JJG（粤）038—2017
激光投线仪
Laser Lines Marker
2017-04-21发布
2017-07-01实施
广东省质量技术监督局发布 JJG（粤）038—2017
激光投线仪检定规程 Verification Regulation of
JJG （粤）038-2017
LaserLinesMarker
归口单位：广东省质量技术监督局
主要起草单位：广东省计量科学研究院
参加起草单位：珠海市质量计量监督检测所
本规程技术条文由起草单位负责解释 JJG（粤）038—2017
本规范主要起草人：
范斌斌（广东省计量科学研究院）周广勇（广东省计量科学研究院）周颖熙（广东省计量科学研究院）
参加起草人：
王琨（珠海市质量计量监督检测所）李淑映（珠海市质量计量监督检测所）吴健鸥（广东省计量科学研究院） JJG（粤）038—2017
目录
引言… 1范围…. 2术语 3概述. 4计量性能要求 4.1仪器水准器零位的的正确性 4.2仪器水平线倾斜误差· 4.3仪器垂直线倾斜误差. 4.4自动安平补偿器补偿范围 4.5水平线近、远端倾斜误差， 4.6激光对点器对中误差· 5通用技术要求· 6计量器具控制 6.1检定条件.. 6.2主要检定器具 6.3检定项目……· 6.4检定方法 6.5检定结果的处理…. 7检定周期… 附录A原始记录格式及数据处理示例附录B检定证书/检定结果通知书内页格式（第2页）. 附录C检定证书/检定结果通知书检定结果页式样（第3页）
(I) (1) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) ·(8) (9) JJG（粤）038—2017
引言
本规程以JJF1002《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》、JJF1059.1《测量不确定度评定与表示》为基础性规范进行制订。
本规程的计量性能要求参考了机械行业标准JB/T11665《激光标线仪》。 一本地方规程为首次发布。 JG（粤）038—2017
激光投线仪检定规程
1范围
本规程适用于激光投线仪（以下简称投线仪）的首次检定、后续检定和使用中检
查。 2术语 2.1水平线倾斜误差horizontalheelingerror
在规定距离内，激光投线仪投射出的水平光线相对于水平线的偏移。 2.2垂直线倾斜误差verticalheelingerror
在规定距离内，激光投线仪投射出的垂直光线相对于铅垂线的偏移。
3概述
图1激光投线仪
激光投线仪（又名激光墨线仪、激光标线仪）是一种光机电一体化仪器（见图1），它采用激光二极管，激光束通过柱透镜或玻璃棒形成扇形激光面，投射形成水平或铅垂激光线，利用仪器内部的自动补偿器可自动保持激光投射线的水平（或铅垂）位置。 投线仪可产生一个或多个激光平面和一个激光下对点。仪器具有360°旋转及微调机构，可准确找准目标。
激光投线仪主要用于室内装潢，设备安装和施工检测等领域。
计量性能要求
4
4.1 仪器水准器零位的的正确性
其最大允许误差不超过表1规定。 4.2仪器水平线倾斜误差
其最大允许误差不超过表1规定。 4.3仪器垂直线倾斜误差
其最大允许误差不超过表1规定。 4.4自动安平补偿器补偿范围
其变化范围不超过表1规定。 JJG（粤）038—2017
4.5水平线近、远端倾斜误差
其最大允许误差不超过表1规定。 4.6激光对点器对中误差
其最大允许误差不超过表1规定。
表1计量性能要求一览表
计量性能要求
项目
序号
1.5级
0.5级
1级
≤水准器格值的1/4
水准器零位的正确性水平线倾斜误差垂直线倾斜误差自动安平补偿器补偿范围水平线近、远端倾斜误差激光对点器对中误差
±1.5mm/5m ±1.5mm/5m
±1mm/5m ±1mm/5m ≥2° ±1mm/5m ≤1mm
±0.5mm/5m ±0.5mm/5m
2 3 4 10 6
±1.5mm/5m
±0.5mm/5m
通用技术要求 5.1外观及各部分相互作用
5
投线仪外表面应光洁、平整，不应有凹痕、划伤、裂缝、变形等缺陷。金属机壳表面应有防锈、防腐蚀涂层，金属零件不应有锈蚀。文字、符号、标志应清晰、完整产品应有清晰耐久的铭牌标志。投射出的激光线边缘应清晰。
使用中的投线仪允许有不影响功能的缺陷。
6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查 6.1检定条件 6.1.1投线仪检定工作应在常温常湿下进行：检定装置稳定可靠，不受震动影响。 6.2主要检定器具
检定投线仪的主要标准器及技术要求见表2。
表2主要标准器及配套设备一览表
技术要求
主要检定器具可调平旋转工作台
序号 1 2 3
旋转工作台水准器格值≤20
平面度不大于0.2mm
目标板光学水准仪
DSZ1级以上
横轴误差不超过6”的Ⅱ级及以上全站仪、II级及以上电子经纬仪、DJ2级及
全站仪或经纬仪
4
以上光学经纬仪
2 JJG（粤）038—2017
6.3检定项目
检定项目见表3。
表3检定项目一览表
检定类别后续检定
序号
检定项目
使用中检查
首次检定
+ + + + + x +
+ + + + + + +
外观及各部分相互作用水准器零位的正确性
1
2 3 4 50 6 7 注：“十”表示需检定的项目，“一”表示不需检定的项目。 6.4检定方法 6.4.1外观及各部分相互作用
+ +
水平线倾斜误差垂直线倾斜误差
自动安平补偿器补偿范围水平线近、远端倾斜误差激光对点器对中误差
+ +
目力观察。按投线仪使用说明书操作，按本规程的5.1各条款检查记录仪器外观及各部分的作用。 6.4.2水准器零位的正确性
将投线仪安置在检定工作台上，调整投线仪底脚螺旋使仪器气泡居中，取气泡两端读数之和作为此时气泡位置，然后旋转仪器180°，再次读取气泡位置，两位置之差作为检定结果。 6.4.3水平线倾斜误差
将投线仪安置在检定工作台上，调整气泡居中，然后打开投线仪，在投线仪水平投射光线等高的位置架设水准仪，调整工作台高度，使水准仪视准线和投线仪投射光线重合（如图2）。
水准仪瞄准水平投射光线左端测量位置光线上边缘，记录水准仪测微器读数xi，转动测微器瞄准左端测量位置光线的下边缘，记录测微器读数xt2；转动水准仪瞄准水平投射线右端测量位置光线上边缘，记录水准仪测微器读数x，转动测微器瞄准右端测量位置光线的下边缘，记录测微器读数~R2：激光投线仪投射出的水平光线相对于水平线的偏移采用公式（1）计算，水平线倾斜误差则用公式（2）表示。
Sw = (rn +2)-(c +x2)
(1)
2
式中：一一激光投线仪投射出的水平光线相对于水平线的偏移， mm;
3 JJG
