JJG

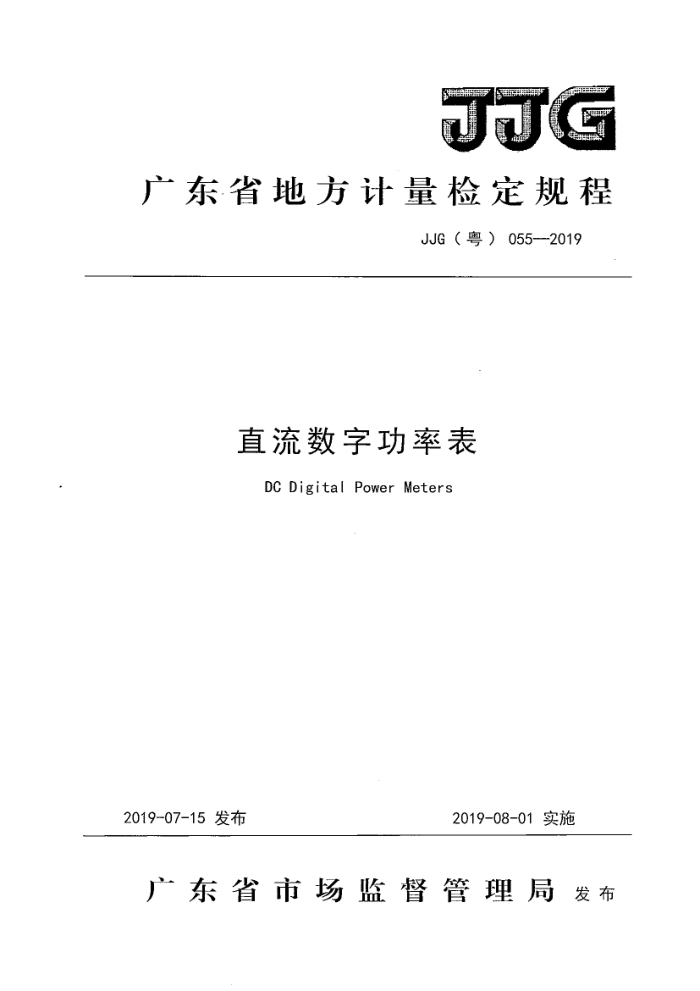

广东省地方计量检定规程
JJG（粤）055-2019
直流数字功率表 DC Digital Power Meters
2019-07-15发布
2019-08-01实施
广东省市场监督管理局发布 JJG（粤）055---2019
直流数字功率表检定规程 Verification Regulation of
JJG(粤) 055 2019
DC Digital Power Meters
归口单位：广东省市场监督管理局起草单位：广东省计量科学研究院东莞计量院
本规程委托起草单位负责解释 JJG（粤）055—2019
本规程主要起草人：
何洪波（广东省计量科学研究院东莞计量院）黎星云（广东省计量科学研究院东莞计量院）
叶峻江（广东省计量科学研究院东莞计量院）
齐海军（广东省计量科学研究院东莞计量院）
陈东（广东省计量科学研究院东莞计量院） JJG（粤）055—2019
目 录
引 言 1范围 2引用文件. 3术语. 3.1直接接入式直流数字功率表， 3.2间接接入式直流数字功率表 4概述 5计量性能要求， 5.1最大允许误差 6通用技术要求. 6.1外观及结构. 6.2仪表显示部分， 7计量器具控制. 7.1检定条件 7.2计量标准及配套设备 7.3检定项目， 7.4检定方法. 7.5检定结果处理 7.6检定周期. 附录A直流数字功率表检定原始记录格式附录B检定证书/检定结果通知书内页格式式样（第2页）附录C检定证书/检定结果通知书内页格式式样（第3页)
II
2
2
.2 .2 2
.3 3
3
3 .3
7
8
9
. 10 JJG（粤）055—2019
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》编制。
本规程为首次制定。
I JJG（粤）055—2019
直流数字功率表检定规程
1范围
本规程适用于工作电压上限为1000V、工作电流上限为1000A的直流数字功率表首次检定、后续检定和使用中检查，也适用于多功能仪表直流功率部分的检定。 2引用文件
本规程引用下列文件： GB/T13978-2008数字多用表注日期的引用文件，仅注日期的版本适用于本规程。
3术语 3.1直接接入式直流数字功率表directconnectedmetersforDCdigitalpowermeter
电压及电流的测量元件直接连接到被测直流线路中的直流数字功率表
3.2间接接入式直流数字功率表indirectconnectedmetersforDCdigitalpower meter
电压或电流的测量元件经一个或多个变换装置接入被测直流线路的直流数字功率
表。
4概述
直流数字功率表工作原理一般是利用乘法器，将测得的直流电压和直流电流进行相乘，给出被测功率的示值。按接入方式可分为直接接入式直流数字功率表和间接接入式直流数字功率表。
直流数字功率表主要用于测量电池性能、光伏发电、充电桩等设备的直流功率参数，主要结构如图1所示。
显示单元
企乘法器
4 电流测量单元
直
电 O 测量 电压
乖
负载
单元
源
图1直流数字功率表结构图
1 JJG（粤）055-—2019
5计量性能要求 5.1最大允许误差
直流数字功率表满量程时的最大允许误差一般分为：土0.05%、土0.1%、土0.2%、土 0.5%、±1%、±2%和±5%。
直流数字功率表的最大允许误差用公式（1）和公式（2）两种形式表示：绝对误差的形式：
(1)
4 MPE=±(a%Px + b% Pm)
相对误差的形式：
(2)
SMPE = (a%+b% P)
Px
式中： 4MPE 一用绝对误差的形式表示的最大允许误差，W； iMPE——用相对误差的形式表示的最大允许误差； α-—与读数值有关的误差系数； b- 一与满量程值有关的误差系数； Px-—直流数字功率表的示值，W; Pm—直流数字功率表的满量程值，W。 一般要求α≥4b。
6通用技术要求 6.1外观及结构
直流数字功率表面板、机壳或铭牌上应有以下主要标志：产品名称及型号、供电电压范围、制造厂名（或商标）、出厂编号和通用标志符号等。
直流数字功率表外观应完好、无影响其功能正常工作的损伤，各按键、开关、旋钮、 连接器应安装牢固，通断分明，转换清晰，旋钮灵活，定位正确，附件应齐全。 6.2仪表显示部分
通电后显示屏、各功能开关、按钮和指示灯应能正常工作。按规定的时间进行预热，输入电压电流信号，数字功率表显示读数应连续，无叠字、断字、不亮等现象。
2
