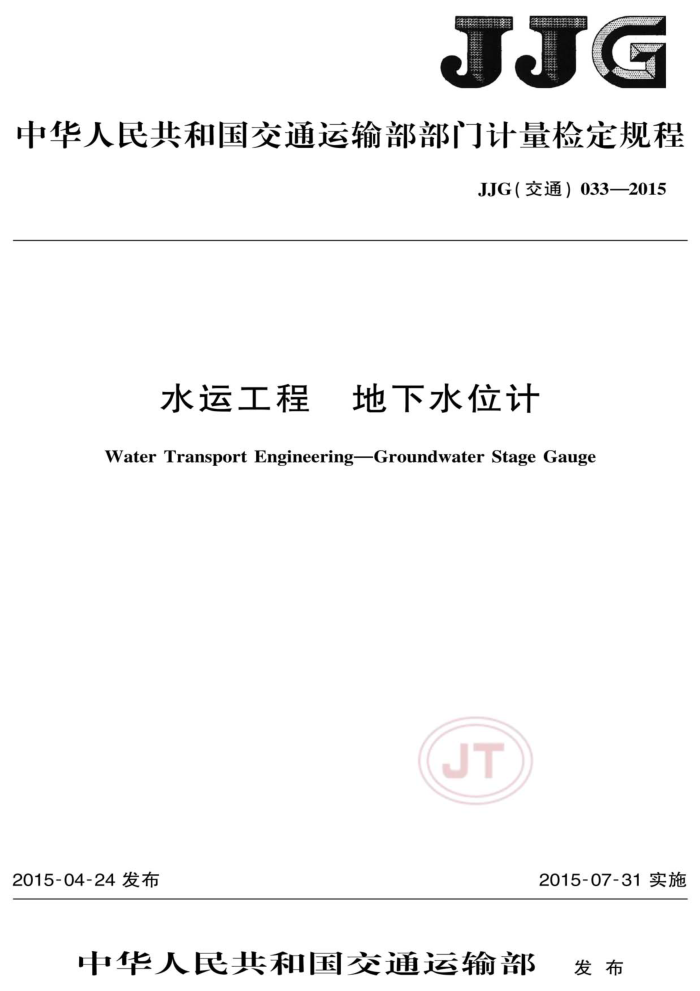

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）0332015
水运工程 地下水位计 Water Transport EngineeringGroundwater Stage Gauge
JT
2015-04-24发布
2015-07-31实施
中华人民共和国交通运输部 发布 JJG（交通）033—2015
水运工程 地下水位计
检定规程
JJG（交通）0332015 代替JJG（交通）033—2004
VerificationRegulation of Water Transport Engineering Groundwater Stage Gauge
本检定规程经中华人民共和国交通运输部于2015年4月24日批准，并
于2015年7月31日起施行。
归口单位：交通行业计量技术委员会
主要起草单位：交通运输部天津水运工程科学研究院
参加起草单位：徐州电子技术研究所
JT
本规程委托交通运输部天津水运工程科学研究院负责解释 JJG（交通）0332015
本规程主要起草人：
倪文军 （交通运输部天津水运工程科学研究院）田庆林 （交通运输部天津水运工程科学研究院）窦春晖 （交通运输部天津水运工程科学研究院）
参加起草人：
曹媛媛 （交通运输部天津水运工程科学研究院）朱元彩 （徐州电子技术研究所）
JT JJG（交通）033—2015
目
录
引言
范围 2 引用文件 3 术语 4 概述 5 计量性能要求 5.1 水位变幅 5.2分辨力 5.3 准确度 5.4重复性 6 通用技术要求
1
2
6.1 外观质量 6.2 整机结构计量器具控制 7.1 检定条件 7.2 检定项目 7.3 检定方法 7.4 检定结果处理 7.5 检定周期附录A 检定证书内页格式附录B 检定结果通知书内页格式附录 C 不确定度评定实例
-
7
1
6 6
9
JT
I 中华人民共和国交通运输部
部门计量检定规程水运工程 地下水位计 JJG（交通）033—2015
学
人民交通出版社股份有限公司出版发行 (100011 北京市朝阳区安定门外外馆斜街3号）
各地新华书店经销
北京市密东印刷有限公司印刷
版权专有不得翻印
*
开本：880×1230 1/16印张：1.25 字数：24千
2015年8月 1第1版 2015年8月第1次印刷
定价：20.00元统一书号：15114·2213 JJG（交通）033—2015
引言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求。 本规程代替JJG（交通）033一2004《水运工程地下水位计》。与JJG（交通）033-
2004相比，主要技术变化如下：
修改了水位变幅和分辨力（见5.1、5.2）；修改了准确度（见5.3）；修改了重复性（见5.4）；修改了表2计时装置允许走时误差（见5.3.3）；修改了检定装置（见7.1.2）；删除原附录A计算公式，将其移至正文（见7.3，2004年版的附录A）；增加了回差检定方法（见7.3.5）；删除了检定记录表（见2004年版的附录A）；修改了检定证书内页格式（见附录A，2004年版的附录B）；修改了检定结果通知书内页格式（见附录B,2004年版的附录C）；增加了不确定度评定实例（见附录C）。
JJG（交通）033一2004为首次发布。
JT
II JJG（交通）0332015
水运工程地下水位计检定规程
范围本规程适用于地下水位计的首次检定、后续检定和使用中检查。 引用文件本规程引用下列文献： JJF1059.1—2012 测量不确定度评定与表示
1
2
水运工程地下水位计
JT/T 572 凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3 术语
JT/T572界定的术语和定义适用于本规程。 概述
A
地下水位计是测量观测井（孔）中地下水位变化的仪器。它应用于水工建筑物周边地
下水及地表水的测量，也可以用于船舶各水舱中水位及岸边潮位的监测。
根据测量原理不同，地下水位计可以分为浮子式、悬锤式、跟踪式及压力式。 浮子式水位计由浮子、编码器和显示记录器组成，浮子浮在水面随水位变化，浮子上的
测绳带动挂轮和编码器将水位演变成数码输入显示记录器，其结构示意图见图1a）。悬锤式
9
L
a)浮子式
b)压力式
图1地下水位计结构示意图
1-浮子；2-挂轮：3-编码器：4-多芯电线：5-重锤；6-测绳；7-中继箱；8-压力传感器；9-显示记录器
1 JJG（交通）033—2015
水位计由驱动机构、计数器、编码器、水位读数盘、卷线轮等组成。跟踪式水位计又称接触式水位计，利用重锤上的电测针接触水面发出电信号，使电机正转或逆转，随时跟踪水面点的位置，从而测定水位。压力式水位计则由压力传感器将不同水位产生的压力经中继箱输入显示记录器，其结构示意见图1b）。其中浮子式水位计与压力式水位计应用最广。
5计量性能要求
5.1水位变幅
水位计的水位变幅分别为0m~5m、0m~10m、0m~20m。 5.2分辨力
水位计的分辨力为0.1cm、0.5cm、1.0cm。 5.3准确度 5.3.1最大允许误差
仪器准确度按最大允许误差大小分为三级，见表1。
表1准确度等级及最大允许误差
最大允许误差
准确度等级
水位变幅≤10m
水位变幅>10m ±0.1%F.S ±0.2%F.S ±0.3%F.S
1级 2级 3级
±1cm ±2cm ±3cm
5.3.2回差
浮子式水位计回差应小于该地下水位计相应准确度等级的最大允许误差。
5.3.3计时装置的准确度
计时装置的允许走时误差见表2。
单位为分年记 ±9.0
表2计时装置准确度允许走时误差
半年记 ±6.0
日记 ±0.25
周记 ± 1.0
月记 ±2.0
季记 ±4.0
5.4 重复性
重复性应小于该地下水位计相应准确度等级最大允许误差的0.5倍。
