JJG

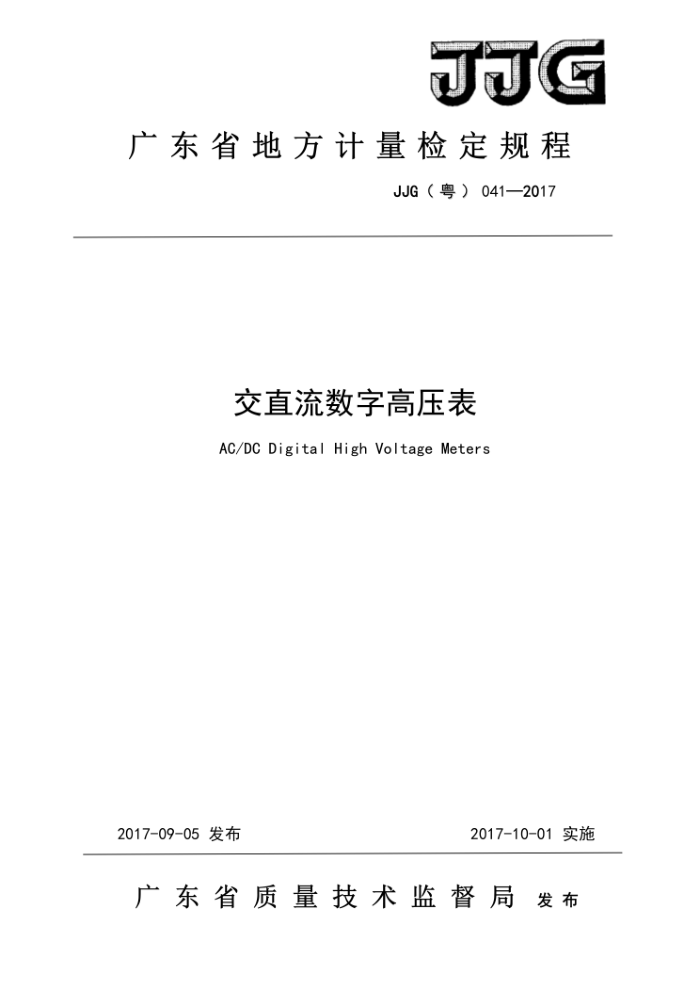

广东省地方计量检定规程
JJG（粤）041—2017
交直流数字高压表 AC/DC Digital High Voltage Meters
2017-09-05发布
2017-10-01实施
广东省质量技术监督局发布 JJG（粤）041—2017
交直流数字高压表检定规程 VerificationRegulationof Ac/DC Digital HighVoltageMeters
JJG (粤) 041 -2017
归口单位：广东省质量技术监督局
主要起草单位：工信部电子五所赛宝计量检测中心
本规程由起草单位负责解释 JJG（粤）041—2017
本规程主要起草人：
王洪喜（工信部电子五所赛宝计量检测中心）
魏武（工信部电子五所赛宝计量检测中心
张浩（广州赛宝计量检测中心服务有限公司）梁健同（广州赛宝计量检测中心服务有限公司）
参加起草人：
农冠勇（工信部电子五所赛宝计量检测中心
庞建龙（广州赛宝计量检测中心服务有限公司） JJG（粤）041—2017
目录
引言 1范围 2概述 3计量性能要求 3. 1 示值误差 3.2 最大允许误差， 3.3 准确度等级. 3. 4 短时稳定性. 4通用技术要求， 4. 1 外观及通电检查 4. 2 介电强度 4.3 过电压能力. 5计量器具控制 5. 1 检定条件， 5. 2 检定项目. 5. 3 检定方法. 5. 4 检定结果的处理 5. 5 检定周期. 附录A检定原始记录格式附录B检定证书/检定结果通知书检定结果页式样
IH
Y
Y
Y
Y
10 11 JJG（粤）041—2017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》的规定进行编写。 本规程为首次制定，
II JJG（粤）041—2017
交直流数字高压表检定规程
1 范围
本规程适用于标称测量电压不低于1000V，准确度等级为0.1级及以下的直流及交流（45Hz~65Hz）数字高压表（以下简称高压表）的首次检定、后续检定和使用中检查。 2 概述
高压表是一种测量直流高电压和交流高电压的仪器，其内部一般由高压分压器、运算放大器、交直流转换器、A/D转换器、信号处理单元和显示单元组成，工作原理如图1 所示。高压表依据结构可分为分体式高压表和一体式高压表。分体式高压表一般由高压分压器、显示装置和连接电缆组合构成，一体式高压表是将高压分压器、显示装置和连接电缆整合为一体的高压表。
Virs
文真
号处理单元 承单元
高压分压器
9 K
星
E
转换器 禁器
图1高压表的工作原理图
3 计量性能要求
3.1示值误差
直流电压和交流电压的示值误差均用公式（1）表示，相对示值误差均用公式（2）表
示：
(1)
AU=U,-KU
式中：
AU一一被检高压表电压示值的绝对误差，kV或V U——被检高压表的电压指示值，kV或V; JJG（粤）041—2017
K- 一标准分压器的分压比或标准互感器的电压比：
U。一标准电压表的电压指示值，V。
S= AU ×100%
(2)
KU.
式中： 8相对示值误差；
3.2最大允许误差
高压表的最大允许误差用以下形式表示 3.2.1用绝对误差的形式表示
(3)
△MPE = ±(a%U , + b%Um) 或△MPE =±(a%U+n)
(4)
式中：AMPE 用绝对误差的形式表示的最大允许误差，kV或V：
U 高压表电压示值，kV或V；
Um 高压表满量程值，kV或V；
与高压表电压示值有关的系数；
a-
b一与高压表满量程值有关的系数；
用电压表示的一个量值，n=b%Um。
n
3.2.2用相对误差的形式表示
Um)
= ±(a% + b%
(5)
U.
或=±(a% + n
(6)
Ux
式中：一用相对误差的形式表示的最大允许误差：
其他符号同3.2.1。
3.3准确度等级
高压表的准确度等级根据与高压表电压示值有关的系数a的大小来划分，共分为0.1
2 JJG（粤）041—2017
级、0.2级、0.5级、1级、2级五个级别，每个等级的系数a和系数b应符合表1的规定。
表1高压表准确度等级的要求
b ≤0.02 ≤0.04 ≤0.1 ≤0.2 ≤0.4
准确度等级①
a 0.1 0.2 0.5 1 2
0.1 0.2 0.5 1 2
注：0.1级、0.2级仅适用于直流高压表。对多量程高压表，不同量程允许有不同准确度等级。 3.4短时稳定性
直流高压表在其测量范围上限值电压下，交流高压表在其80%测量范围上限值电压下，3min内其误差的变化应不大于其最大允许误差绝对值的1/2。
4 通用技术要求
4.1 外观及通电检查 4.1.1外观 4.1.1.1高压表外观应完好，面板、机壳或铭牌上应有以下主要标志和符号：产品名称及型号、制造厂名称、出厂编号、制造日期、准确度等级、测量范围等。 4.1.1.2高压表外壳上应配有明确的接地端钮，且有明显接地标识。 4.1.1.3高压表的各种功能开关、按键应正常。 4.1.2通电检查
高压表通电后显示屏、各功能开关、按钮和指示灯应能正常工作。
4.2介电强度
高压表电源输入端与机壳之间应能承受工频1.5kV电压，历时1min，应无飞弧和击
穿现象。 4.3过电压能力
高压表应能承受1min、1.1倍测量范围上限值电压的过电压试验而无闪络或击穿现象。试验后，高压表仍应保持原有的准确度等级。
5 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查
1 JJG
广东省地方计量检定规程
JJG（粤）041—2017
交直流数字高压表 AC/DC Digital High Voltage Meters
2017-09-05发布
2017-10-01实施
广东省质量技术监督局发布 JJG（粤）041—2017
交直流数字高压表检定规程 VerificationRegulationof Ac/DC Digital HighVoltageMeters
JJG (粤) 041 -2017
归口单位：广东省质量技术监督局
主要起草单位：工信部电子五所赛宝计量检测中心
本规程由起草单位负责解释 JJG（粤）041—2017
本规程主要起草人：
王洪喜（工信部电子五所赛宝计量检测中心）
魏武（工信部电子五所赛宝计量检测中心
张浩（广州赛宝计量检测中心服务有限公司）梁健同（广州赛宝计量检测中心服务有限公司）
参加起草人：
农冠勇（工信部电子五所赛宝计量检测中心
庞建龙（广州赛宝计量检测中心服务有限公司） JJG（粤）041—2017
目录
引言 1范围 2概述 3计量性能要求 3. 1 示值误差 3.2 最大允许误差， 3.3 准确度等级. 3. 4 短时稳定性. 4通用技术要求， 4. 1 外观及通电检查 4. 2 介电强度 4.3 过电压能力. 5计量器具控制 5. 1 检定条件， 5. 2 检定项目. 5. 3 检定方法. 5. 4 检定结果的处理 5. 5 检定周期. 附录A检定原始记录格式附录B检定证书/检定结果通知书检定结果页式样
IH
Y
Y
Y
Y
10 11 JJG（粤）041—2017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》的规定进行编写。 本规程为首次制定，
II JJG（粤）041—2017
交直流数字高压表检定规程
1 范围
本规程适用于标称测量电压不低于1000V，准确度等级为0.1级及以下的直流及交流（45Hz~65Hz）数字高压表（以下简称高压表）的首次检定、后续检定和使用中检查。 2 概述
高压表是一种测量直流高电压和交流高电压的仪器，其内部一般由高压分压器、运算放大器、交直流转换器、A/D转换器、信号处理单元和显示单元组成，工作原理如图1 所示。高压表依据结构可分为分体式高压表和一体式高压表。分体式高压表一般由高压分压器、显示装置和连接电缆组合构成，一体式高压表是将高压分压器、显示装置和连接电缆整合为一体的高压表。
Virs
文真
号处理单元 承单元
高压分压器
9 K
星
E
转换器 禁器
图1高压表的工作原理图
3 计量性能要求
3.1示值误差
直流电压和交流电压的示值误差均用公式（1）表示，相对示值误差均用公式（2）表
示：
(1)
AU=U,-KU
式中：
AU一一被检高压表电压示值的绝对误差，kV或V U——被检高压表的电压指示值，kV或V; JJG（粤）041—2017
K- 一标准分压器的分压比或标准互感器的电压比：
U。一标准电压表的电压指示值，V。
S= AU ×100%
(2)
KU.
式中： 8相对示值误差；
3.2最大允许误差
高压表的最大允许误差用以下形式表示 3.2.1用绝对误差的形式表示
(3)
△MPE = ±(a%U , + b%Um) 或△MPE =±(a%U+n)
(4)
式中：AMPE 用绝对误差的形式表示的最大允许误差，kV或V：
U 高压表电压示值，kV或V；
Um 高压表满量程值，kV或V；
与高压表电压示值有关的系数；
a-
b一与高压表满量程值有关的系数；
用电压表示的一个量值，n=b%Um。
n
3.2.2用相对误差的形式表示
Um)
= ±(a% + b%
(5)
U.
或=±(a% + n
(6)
Ux
式中：一用相对误差的形式表示的最大允许误差：
其他符号同3.2.1。
3.3准确度等级
高压表的准确度等级根据与高压表电压示值有关的系数a的大小来划分，共分为0.1
2 JJG（粤）041—2017
级、0.2级、0.5级、1级、2级五个级别，每个等级的系数a和系数b应符合表1的规定。
表1高压表准确度等级的要求
b ≤0.02 ≤0.04 ≤0.1 ≤0.2 ≤0.4
准确度等级①
a 0.1 0.2 0.5 1 2
0.1 0.2 0.5 1 2
注：0.1级、0.2级仅适用于直流高压表。对多量程高压表，不同量程允许有不同准确度等级。 3.4短时稳定性
直流高压表在其测量范围上限值电压下，交流高压表在其80%测量范围上限值电压下，3min内其误差的变化应不大于其最大允许误差绝对值的1/2。
4 通用技术要求
4.1 外观及通电检查 4.1.1外观 4.1.1.1高压表外观应完好，面板、机壳或铭牌上应有以下主要标志和符号：产品名称及型号、制造厂名称、出厂编号、制造日期、准确度等级、测量范围等。 4.1.1.2高压表外壳上应配有明确的接地端钮，且有明显接地标识。 4.1.1.3高压表的各种功能开关、按键应正常。 4.1.2通电检查
高压表通电后显示屏、各功能开关、按钮和指示灯应能正常工作。
4.2介电强度
高压表电源输入端与机壳之间应能承受工频1.5kV电压，历时1min，应无飞弧和击
穿现象。 4.3过电压能力
高压表应能承受1min、1.1倍测量范围上限值电压的过电压试验而无闪络或击穿现象。试验后，高压表仍应保持原有的准确度等级。
5 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查
