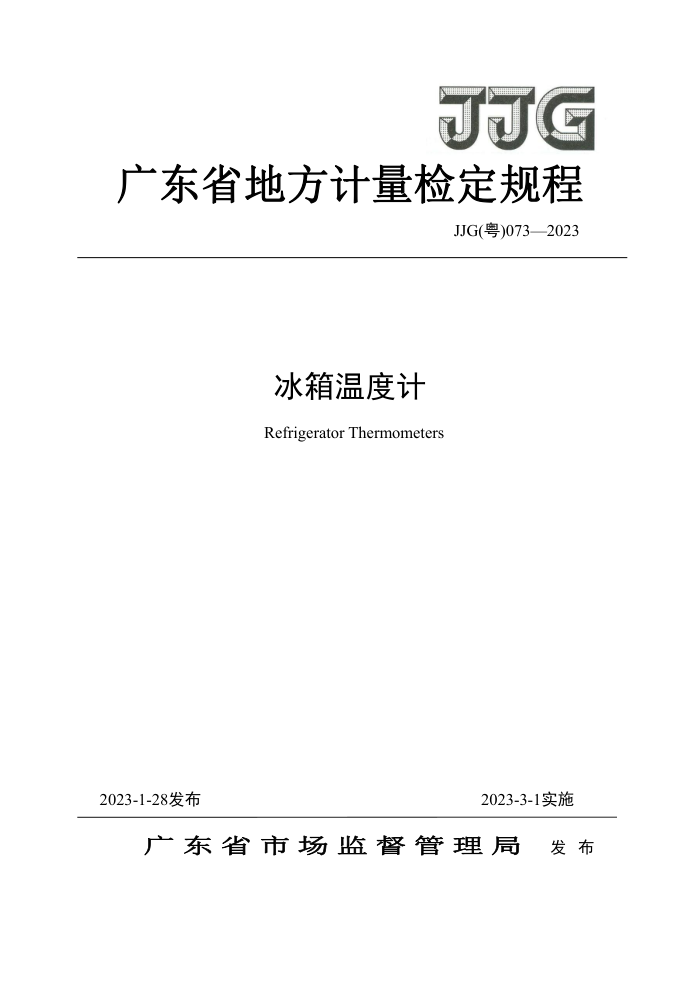

JJG
广东省地方计量检定规程
JJG(粤)073—2023
冰箱温度计 Refrigerator Thermometers
2023-1-28发布
2023-3-1实施
广东省市场监督管理局 发布 JJG（粤）073-2023
冰箱温度计检定规程 VerificationRegulation of Refrigerator Thermometers
JJG(粤)073—2023
归口单位：广东省市场监督管理局
主要起草单位：深圳天溯计量检测股份有限公司参加起草单位：佛山市质量计量监督检测中心
本规程委托主要起草单位负责解释 JJG（粤）073-2023
本规程主要起草人：
石霞（深圳天计量检测股份有限公司）
罗建明（佛山市质量计量监督检测中心）
刘洪华（深圳天溯计量检测股份有限公司）
谭贝（深圳天溯计量检测股份有限公司）
参加起草人：
曾宏勋（深圳天溯计量检测股份有限公司）
许亮 (深圳天溯计量检测股份有限公司) 张勇生 (佛山市质量计量监督检测中心） JJG（粤）073-2023
目 录
引言
(II)
范围 2 概述， 3 计量性能要求 3.1 零值误差， 3.2 温度示值误差 4 通用技术要求 4.1外观. 4.2标记 4.3指针偏转平稳性 5计量器具控制 5.1 检定条件， 5.2 检定项目 5.3 检定方法 5.4 检定结果处理 5.5 检定周期附录A检定记录格式，附录B检定证书检定结果页格式附录C检定结果通知书检定结果页格式附录D冰箱温度计测量结果不确定度评定示例
1
.(1) ..(1) (1) ...(1) ...(1) ..(2) ...(2) ...(2) ..(2) ..(.2) .(.2) .(2) ..(.3) ...(.4) ..(4) ....(5) ..(.)
(7) .. (8) JJG（粤）073-2023
引言
JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计量术语及定义》 JJF1007-2007《温度计量名词术语及定义》、JJF1094-2002《测量仪器特性评定》共同构成本规程的基础性系列规范。
本规程的制定主要参考了JJG205-2005《机械式温湿度计检定规程》和JJF1366-2012《温度数据采集仪校准规范》，采用了上述规程规范的基本原则，对具体技术指标和检定方法进行了重新编写和补充。
本规程为首次发布。
II JJG（粤）073-2023
冰箱温度计检定规程
1范围
本规程适用于测量范围为(-40～60)C的冰箱温度计的首次检定、后续检定和使用中检查。
2概述 2.1分类、原理和构造
冰箱温度计一般分为指针式、玻璃液体式和数字式。 指针式冰箱温度计是根据金属、尼龙、毛发和有机介质等有机高分子材料的几何尺寸随
着温度变化而发生变化的原理制作而成。将上述材料制成感温元件，通过机械放大装置，将温度变化引起的几何量变化用指针指示出来，从而直接指示出被测温度
玻璃液体式冰箱温度计是根据热胀冷缩的原理，在透明玻璃感温泡和毛细管内的感温液体随被测介质温度的变化而发生变化，从而直接显示出被测温度。
数字式冰箱温度计主要由温度传感器、信号处理单元和显示部分组成，传感器有内置和外置两种形式，可单路测量，也可以多路测量， 2.2用途
冰箱温度计广泛应用于疾控、食品、医药、农业等行业，用于监控冰箱、冷库和车间等设备的温度参数。
3计量性能要求
3.1零值误差
具有调零装置的冰箱温度计，其调零装置应灵活可靠，能够准确调整至零位；没有调零
装置的冰箱温度计，零值误差应不大于表1的规定。 3.2温度示值误差
冰箱温度计的最大允许误差应符合表1的规定。
表1最大允许误差
分辨力/分度值
冰箱温度计
冰箱温度计所在温度范围
°℃ 1 ±1 ±1.5 ±1.0
类型数字式
℃ (-40~60) (-40~-20) (>-20~60)
0.1 ±0.5 --- -
2 ±2 ±3.0 ±2.0
指针式、玻璃液
体式
1 JJG（粤）073-2023
4通用技术要求
4.1外观
冰箱温度计外形结构应完好，不应有影响其计量性能的外观缺陷。指针式的刻度板位置应正确不偏斜，刻度线清晰均匀；玻璃液体式的液柱应显示清晰，无气泡和断柱等现象；数字式的显示屏幕应清晰，无缺笔划或闪烁等影响读数的现象；对于需要通过与计算机或其他显示设备连接来读取数据的温度计，其设置时间间隔、下载数据、绘制时间曲线以及后期记录数据显示等相关功能应符合说明书要求。 4.2标记
冰箱温度计上可有如下标记：仪器名称、计量单位、使用温度范围、制造厂及出厂编号等信息。 4.3指针偏转平稳性
指针式冰箱温度计在测量范围内，指针偏转应平稳，无跳动或卡针现象。
5计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
5.1检定条件 5.1.1标准器的要求
检定时所需的标准器和配套设备及技术要求见表2。
表2标准器和配套设备及技术要求一览表
序号 1
名称标准温度计
技术要求
用途
用于温度测量的计量
温度测量范围(-40~60)℃ 示值最大允许误差：±0.1℃ 温度测量范围(-40~60)C
标准器提供恒温场
标准温度箱
2 3 注：对于分辨力为0.1℃C的被检对象，检定装置的扩展不确定度应不大于被检对象最大允许误差绝对值的二分之一
波动度：±0.2℃，均匀度：0.3℃
温度测量范围(-40~60)C
恒温槽
提供恒温场
波动度：±0.02℃C/10min，均匀度：0.01℃
5.1.2环境条件
a）环境温度：（20±5)C，检定过程中环境温度变化不超过2℃C/h； b）相对湿度：不大于85%； c）机械振动：无明显振动； d）外界磁场：除地磁场外，应使其他外界磁场影响降低到可以忽略不计。
5.1.3检定时，冰箱温度计应按其实际使用或使用说明书中的要求放置。 5.2检定项目
首次检定、后续检定和使用中检查的检定项目见表3。
2 JJG（粤）073-2023
表3检定项目一览表首次检定
检定项目通用技术要求零值误差示值误差
后续检定
使用中检查
+ + +
+ + +
-
+ +
注：表中“+"为应检项目，“一”为可不检项目。 5.3检定方法 5.3.1通用技术要求
目视观察，应符合4.1、4.2、4.3的要求。
5.3.2零值误差的检定
具有调零功能的冰箱温度计，需要先进行调零。将冰箱温度计或传感器与标准器的传感器垂直放置于标准温度箱有效空间内同一位置，待温度稳定至(0士0.2)C后，调节冰箱温度计零点。无调零功能的冰箱温度计，按5.3.3温度示值误差的检定方法进行检定。零值误差按式 (1)计算。 5.3.3温度示值误差的检定 5.3.3.1指针式、玻璃液体式冰箱温度计
指针式、玻璃液体式冰箱温度计在检定过程中直接读取数据，可按分度值的1/5进行估
读。 5.3.3.2数字式冰箱温度计
a)对于有记录功能的冰箱温度计，将冰箱温度计与计算机或其他显示设备连接起来，按被检设备的使用说明书进行相应设置。检定完成后，导出记录数据。
b)可直接通过显示屏读取数据的数字式冰箱温度计，在检定过程中直接读取显示数据。 5.3.3.3检定温度点的选择
检定温度点应选择温度工作范围内的上限、下限及0℃C点，其他点根据实际使用需求检
定。 5.3.3.4检定位置
a）使用标准温度箱提供恒温场时，将被检冰箱温度计与标准器的传感器垂直放置于标准温度箱的几何中心有效空间内，并尽可能靠近，放置的方式与数量应不影响箱内空气循环。
b）带外置式传感器的数字式冰箱温度计，若使用恒温槽提供恒温场时，将温度计传感器与标准器的传感器同时浸没于恒温槽均匀温区内。 5.3.3.5检定过程
a）使用标准温度箱提供恒温场时，待标准器测得的箱体内温度示值与当前检定温度点之差不超过±0.2C，稳定10min后开始读数，读数顺序为标准>被检1>被检2..>被检n，间隔5min后，再按相反顺序读数返回到标准。取二次读数的算术平均值作为标准器和被检仪
3
