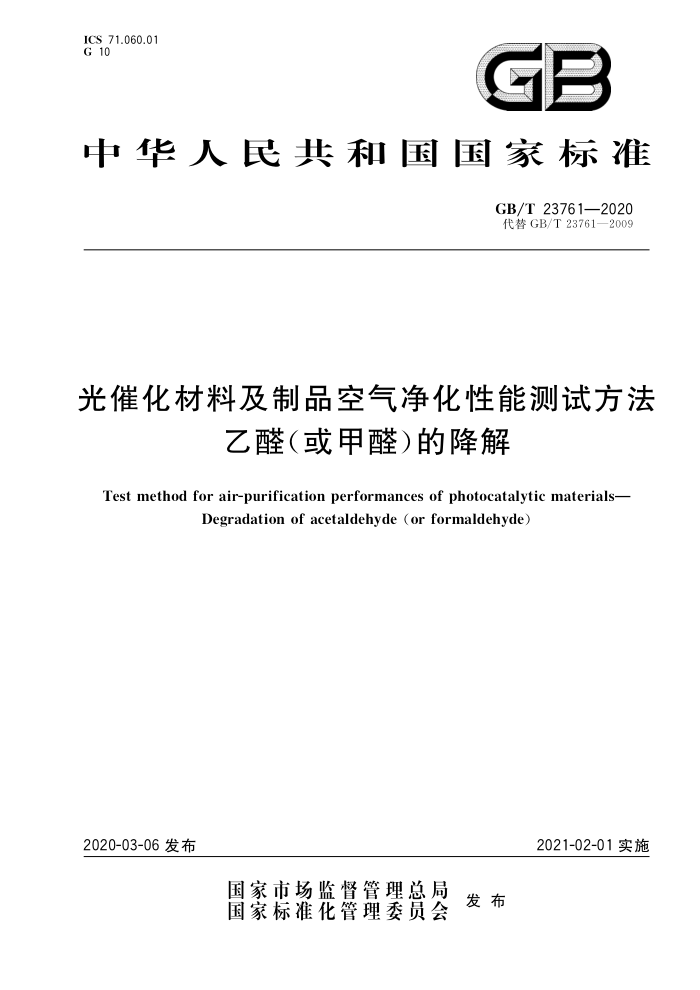

ICS 71.060.01 G 10
GB
中华人民共和国国家标准
GB/T23761—2020 代替GB/T23761—2009
光催化材料及制品空气净化性能测试方法
乙醛（或甲醛）的降解
Test method for air-purification performances of photocatalytic materials-
Degradationof acetaldehyde(orformaldehyde)
2021-02-01实施
2020-03-06发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T23761—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T23761一2009《光催化空气净化材料性能测试方法》。本标准与GB/T23761
2009相比，除编辑性修改外主要技术变化如下：
删除了“光催化剂”术语（见2009年版的2.1）；一增加了“零级空气”术语（见3.2)；
修改了原理的陈述（见第4章，2009年版的第3章）；修改了试剂或材料（见5.2，2009年版的4.2）；修改了反应气供应（见6.1.2，2009年版的5.1.1）；修改了图1反应测试装置图（见图1，2009年版的图1）；增加了光催化反应器横截面图（见图2）；修改了光催化反应器中调整块的构造（见6.1.3，2009年版的5.1.2）；修改了紫外光源和可见光源的参数（见6.1.4，2009年版的5.1.3）；修改了测试样品的制备（见第7章，2009年版的5.3）；修改了样品预处理的条件（见8.1，2009年版的6.2）；修改了环境温度的要求（见8.2.1，2009年版的6.3.2）；修改了反应气中乙醛的初始浓度（见8.2.2，2009年版的6.3.1）；增加了可见光测试步骤（见8.2.3）；修改了性能稳定性测定的反应气中乙醛的浓度（见8.5，2009年版的6.6）；删除了光催化去除率低样品的测试（见2009年版的6.7）；修改了性能稳定性的计算公式厂见式（5），2009年版的式（4）：修改了乙醛矿化率的计算公式[见式（9），2009年版的式（7）；一增加了甲醛光催化去除率的计算公式[见式（10)]。
-
本标准由中国石油和化学工业联合会提出。 本标准由全国化学标准化技术委员会（SAC/TC63）归口。 本标准起草单位：江苏朗逸环保科技有限公司、中国科学院理化技术研究所、福州大学、苏州健龙环
保科技有限公司、中国建筑股份有限公司技术中心、广东省微生物分析检测中心、无锡中睿检测有限公司、北京室内及车内环境净化协会、北京为康环保科技有限公司。
本标准主要起草人：戴文新、只金芳、朱永法、郭凤鑫、朱黎、谢小保、咸才军、何明兴、曹文斌、 姚文清、许雪峰、宋建荣、刘文秀、于建强、唐小丽、高月红、曹文卫。
本标准所代替标准的历次版本发布情况为：
GB/T23761—2009。
1 GB/T23761—2020
3.6
光催化材料及制品空气净化性能稳定性 EperformancestabilityofphotocatalyticmateriaLsfor
airpurification
性能稳定性光催化材料及制品在高浓度污染物的气氛中经规定时间光照处理后，测得的光催化去除率与第
次试验时测得的光催化去除率的比值，用百分数表示。
4原理
将光催化空气净化材料样品置于含有乙醛作为污染标志物的反应气中，通过测量对标志物的去除量获得其在光作用下净化空气的性能。
将光催化空气净化材料样品置于反应器中，使反应气一次通过反应器，此时反应器中的样品在光照作用下氧化分解乙醛，得到光照后反应器出口处乙醛的浓度，将此值与光照前的乙醛出口浓度比较得出乙醛的光催化去除率。将乙醛光催化去除率换算为甲醛光催化去除率来表征光催化空气净化材料对甲醛的去除性能。
提高反应物浓度，重复测试样品的乙醛光催化去除量，与第一次试验结果进行比较得出光催化空气净化材料及制品的性能稳定性。
5试剂或材料
5.1 1标准乙醛气：由氮气（纯度不小于99.99%）平衡，乙醛浓度控制为50mL/m~200mL/m。 5.2 2零级空气：由纯氧和纯氮按2：8的体积比混合而成，乙醛浓度低于0.01mL/m。
6仪器设备
GAC
6.1 反应测试装置 6.1.1 反应测试装置的组成
反应测试装置见图1。反应测试装置由反应气供应、光催化反应器、光源组成。构成装置的材质应满足低吸附性和抗紫外线的要求（如玻璃和不锈钢）。
2 GB/T 23761—2020
单位为毫米
-
100
说明：
光源：光路窗口：测试样品：标准乙醛气：零级空气：流量控制器；气体混合器；加湿器；分析仪；
2
cY
6
0
10 出口。
图1反应测试装置
6.1.2反应气供应
反应气由标准乙酵醛气和零级空气混合制得，一定温湿度下，已知浓度的反应气以恒定流量连续通入
光催化反应器中。反应气的流量和乙醛浓度由流量控制器分别控制零级空气、加湿处理的零级空气和标准乙醛气来实现，三种气体经混合器混合后进人光催化反应器，每种气体的流速应控制在设定值的土5%范围内。
反应气中乙醛浓度控制为1.00mL/m士0.05mL/m，水蒸气浓度为（1.56士0.08）%（相当于在 25℃下50%的相对湿度）。 6.1.3光催化反应器
光催化反应器是全密闭的方形反应器，其内部装有50mm宽的可调节高度的调整块，测试样品放置在调整块上，调整块上方有一个与其平行的光路窗口，反应器外部的光源通过此窗口照射到样品表
3 GB/T 23761—2020
面。通过调节调整块的高度使得样品表面与窗口之间的距离为5.0mm士0.5mm。反应气只能从测试样品与光路窗口之间通过，见图2a)所示。 当检测过滤型的光催化样品时，应该使用另一种类型的调整块，它在支撑测试样品的同时允许测试气体在光照射下通过测试样品的孔，见图2b)所示。光路窗口材质可选用石英玻璃或硼玻璃，
平板状测试样品
O
b）多孔介质测试样品
说明： 1---—光路窗口； 2—气体分布板； 3—--测试样品； 4—--控温水槽； 5—--—调整块。
图2光催化反应器的横截面
6.1.4光源
对于测试样品为紫外光响应型光催化材料，紫外光源的波长范围应在300nm～400nm。按 GB/T30809的规定选用合适的光源，包括主波长为365nm的黑灯管或蓝黑光灯管、氙灯（应用滤光片过滤掉300nm以下和400nm以上波长的光），光源应均匀地照射在光路窗口上。
对于测试样品为可见光响应型光催化材料，可见光源波长范围为400nm～780nm。按 GB/T30706的要求选择可见光源为荧光灯，其色温为3800K～6500K，显色指数大于90%，使用时应滤除紫外波段（滤掉小于400nm的波段）。推荐用色温为5000K的荧光灯（也可用氙灯光源，采用可见光滤光片仅保留波长范围在400nm~780nm）。 6.2分析系统
使用气相色谱仪进行在线分析，测量反应器出口处各物质的浓度。也可通过气体注射器进行离线分析。使用氢火焰离子检测器(FID)检测乙醛的浓度，使用热传导检测器（TCD)检测二氧化碳的浓度。
色谱工作条件为：
色谱柱：直径为3mm的PorapakQ型（或PorapakR型）填充柱，或性能相当者；
a)
b）柱温：100℃； 4 ICS 71.060.01 G 10
