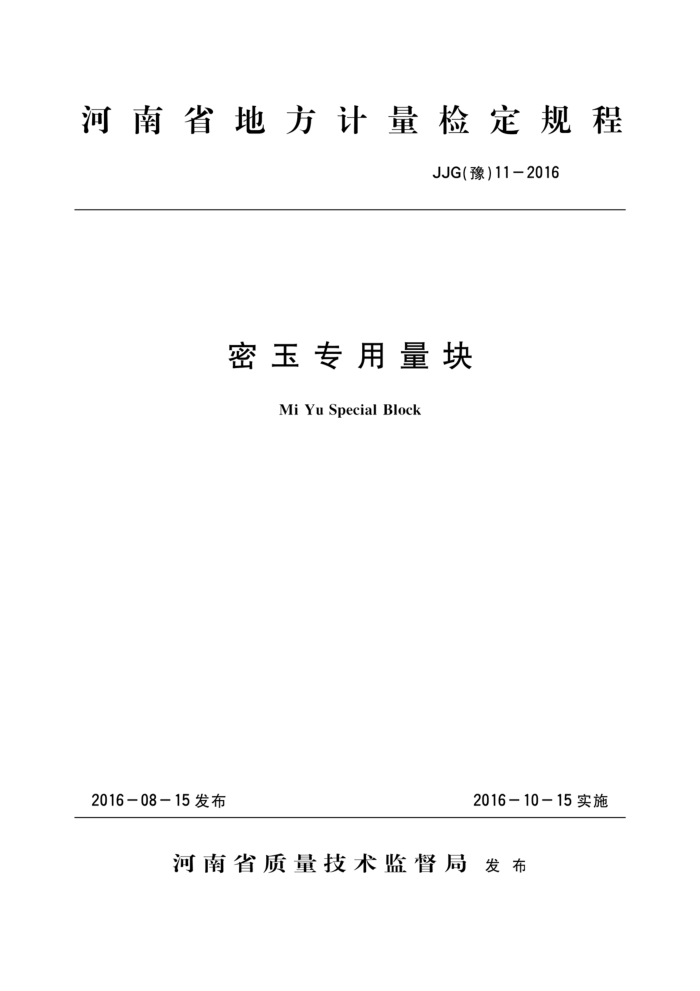

河南省地方计量检定规程
JJG(豫)11-2016
密玉专用量块
Mi Yu Special Block
2016-08-15发布
2016-10-15实施
河南省质量技术监督局发布 JJG(豫)11-2016
密玉专用量块检定规程
JJG（豫）11一2016
Verification Regulation of
代替JJG（豫）11一2000
Mi Yu Special Block
本规程经河南省质量技术监督局2016年08月15日批准.并自2016年
10月15日起施行。
归口单位：河南省质量技术监督局起草单位：河南省计量科学研究院
鹤壁市质量技术监督检验测试中心新密市质量技术监督检验测试中心
本规程由主要起草单位负责解释 JJG(豫)11-2016
本规程主要起草人：
刘权(河南省计量科学研究院) 陆进宇（河南省计量科学研究院）朱记全（河南省计量科学研究院）黄成伟（河南省计量科学研究院）王世丽（鹤壁市质量技术监督检验测试中心）尚银霞（新密市质量技术监督检验测试中心）
良(河南省计量科学研究院) 邹炳蔚（河南省计量科学研究院） JJG(豫）11—2016
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (3) (3) (4) (4) (4) (4) (5) (5) (8) (8) (9) (10)
范围引用文件概述计量特性要求
1
2
3
4.
4. 1 截面尺寸 4. 2 侧面的平面度、侧面对测量面和侧面之间垂直度、平行度和倒棱 4.3 表面粗糙度 4. 4 测量面的平面度 4.5 专用量块长度和长度变动量 4.6 长度稳定度 5 通用技术要求 5. 1 外观和表面质量计量器具控制
6
6.1 检定条件 6.2 检定项目 6.3 检定方法 6.4 检定结果的处理 6.5 检定周期附录A 检定证书/检定结果通知书内页格式和内容附录B 专用量块中心长度偏差测量不确定度评定示例 JJG(豫)112016
引言
JJF1002一2010《国家计量检定规程编写规则》、JJF1001一2011《通用计量术语及定义》、JJF1059.1一2012《测量不确定度评定与表示》、JJG（豫）11一2000《密玉专用量块检定规程》（以下简称原规程)共同构成本规程修订工作的基础性系列计量技术法规
本规程是对JJG（豫）11一2000的修订。与JJG（豫）11一2000相比，除编辑性修改外主要技术变化如下：
1、修改了密玉专用量块的截面尺寸的技术要求。 2、修改了密玉专用量块的侧面的平面度、侧面对测量面的垂直度和侧面对侧面之间
的平行度的技术要求。
3、修改了密玉专用量块的长度稳定度的技术要求及检定方法 4、增加了密玉专用量块长度偏差的报废限及专用量块的报废处理， 5、增加了密玉专用量块中心长度偏差测量不确定度的评定示例
本规程的历次版本发布情况为： JJG(豫）11—2000; JJG(豫）1186。
= JJG(豫）11-2016
密玉专用量块检定规程
1 范围
本规程适用于长度（5.12～500)mm的密玉专用量块的首次检定及后续检定。
2引用文件
本规程引用下列文件： JJG146一2011量块检定规程凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，其
最新版本（包括所有的修改单）适用于本规程。
3概述
密玉专用量块（以下简称专用量块）是河南省新密市境内的天然玉石，经挑选并精细加工制成的。主要用于检定测量范围（0～500)mm的千分尺、通用卡尺、高度卡尺及其他长度计量器具。专用量块不能用于组合尺寸进行测量，
专用量块的外形如图1、图2、图3所示。 图中，上和下表示测量面；前、后、左、右分别表示侧面。每个专用量块都有两个测量面
和四个侧面。
4计量性能要求
4.1 截面尺寸
专用量块的截面尺寸应符合表1的规定
表1专用量块的截面尺寸
mm
矩形截面
截面宽度b
截面长度a
350.3
9=0: 25
1
4.24 侧面的平面度、侧面对测量面和侧面之间垂直度、平行度和倒棱 4.2.1专用量块侧面的平面度、侧面对测量面的垂直度和侧面对侧面之间的平行度均应不超过表2的规定。 4.2.2专用量块的所有棱边应具有半径不大于0.3mm的倒圆或不大于0.3mm的倒棱。
1 JJG(豫）11-2016
4.2.3专用量块相邻侧面之间的夹角应为90°土10″
后 上 右
前
后
南
5.12
51.2
左
下
左
1
图1 专用量块外形一
图2专用量块外形二
左
右
后
121.5
前
图3号 专用量块外形三
4.3表面粗糙度
专用量块各表面的表面粗糙度应符合表3的规定。 4.4 测量面的平面度
专用量块测量面的平面度应不大于0.25μm。 注： 1距离测量面边缘0.8mm范围内不计。 2距离测量面边缘0.8mm范围内，表面不得高于测量面的平面。
2 JJG(豫）11-2016
表 2 2专用量块侧面的平面度、侧面对测量面的垂直度和侧面对侧面之间的平行度
最大允许值垂直度
标称长度 L./mm L.<10 10≤l≤25 25 平面度
平行度
50 μm 70 μm 100 μm 100 μm 140 μm 180 μm
40 μm
80 μm
40μm+40×10-6×l
80μm+80X10-6×l
表 3 表面粗糙度各表面名称测量面
序号 1 2 3
表面粗糙度Ra
0.02 μm 0.32 μm 0.63 μm
侧面与测量面之间的倒棱边
其他表面
4. 5 专用量块长度和长度变动量 4.5.1 专用量块长度对其标称长度的中心长度偏差应不超过表4的规定 4.5.2 专用量块长度测量不确定度应不超过表4的规定。 4.5.3 专用量块长度变动量应不超过表4的规定
长度稳定度专用量块长度最大允许年变化量允许值应按（1）式计算：
4.6
(1)
△L=±（0.05um+1.0X10-6Xl）
式中：l 专用量块的标称长度表4专用量块长度对其标称长度的中心长度偏差、长度变动量和长度测量不确定度最大允许值标称长度 中心长度偏差允许值/μm 长度变动量允许值/um 长度测量不确定度允许值/um L./mm ±(0.80um+16×106×l.) 0.5μm+4X106×l
0.5μm+5×106×l
L,≤10 10 ±1. 0 ±1. 2 ±1. 6 ±2. 0 ±2. 5
0. 50 0.50 0.55 0.55 0. 60
0. 6 0. 6 0.8 0. 9 1. 0
3
