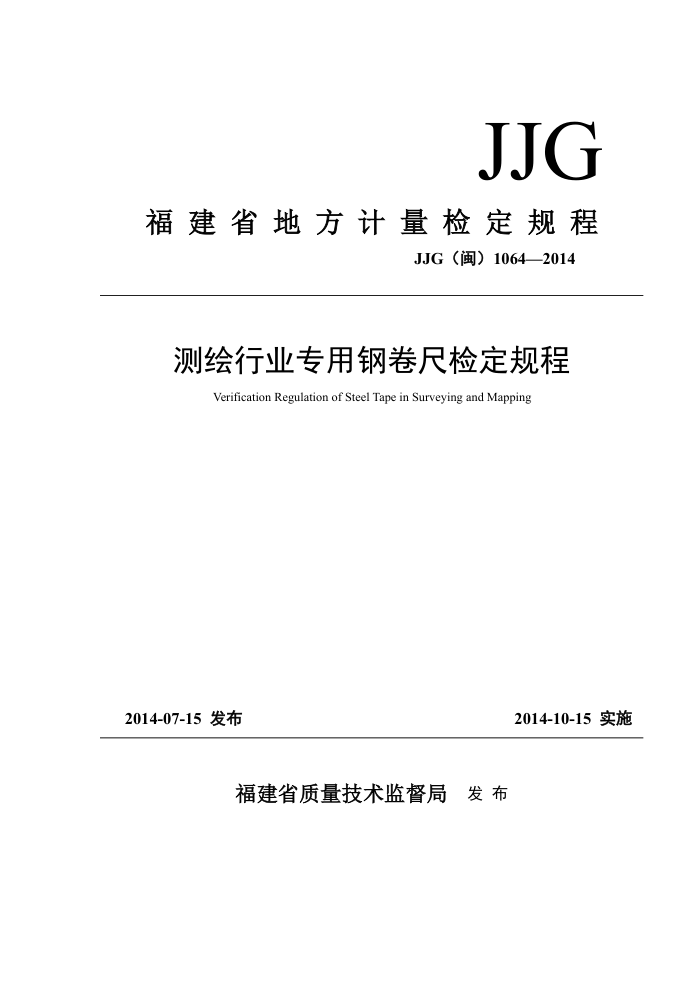

JJG
福建省地方计量检定规程
JJG（闽）1064—2014
测绘行业专用钢卷尺检定规程
Verification Regulation of Steel Tape in Surveying and Mapping
2014-10-15实施
2014-07-15发布
福建省质量技术监督局发 布 JJG （闽）1064—2014
测绘行业专用钢卷尺检定规程 JJG（闽）1064—2014
Verification Regulation of Steel Tape in Surveying and Mapping
本规程经福建省质量技术监督局2014年07月15日批准，并自2014年
10月15日起实施。
归口单位：福建省质量技术监督局
起草单位：福建省测绘产品质量监督检验站
本规程由起草单位负责解释 JJG （闽）1064—2014
本规程主要起草人：
徐国宏（福建省测绘产品质量监督检验站）
黎建平(福建省测绘产品质量监督检验站) 王晓贺(福建省测绘产品质量监督检验站)
参加起草人：
艾玲洲（福建省测绘产品质量监督检验站）
冯骥（福建省测绘产品质量监督检验站） JJG（闽）1064—2014
目录
1 范围 2 引用文件. 3 术语 4 概述 6
计量性能要求. 5. 1 线纹宽度 5. 2 示值误差. 5. 3 检定技术要求.
1
6 通用技术要求
6. 1 标识， 6. 2 外观计量器具控制 7. 1 检定条件. 7. 2 检定项目. 7. 3 检定方法 7. 4 检定结果的处理 7. 5 检定周期.
4
附录A 附录B. 附录C... 附录D. 附录E
-
10 JJG（闽）1064—2014
引言
本检定规程主要是针对测绘行业专用钢卷尺在悬空状态下实施检定而
进行制定的。福建省测绘产品质量监督检验站于1993年编制的福建省地方计
量检定规程《测绘行业专用钢卷尺检定规程》（JJG1002一93），经过多年的使
用之后现已经废止。本规程编制时考虑到以下若干因素的影响：
一钢卷尺以悬空方式进行测量时不同于其他的测量方式，其检定方法和过程有其独特性，需进行温度和悬空改正；
一对于检定时的温度及风力影响、测量区间的划分、测量点数及测回
数进行规定，对钢卷尺的尺长进行分段，确保每一段按悬空方式进行检测。
JJF1002-2010《国家计量检定规程编写规则》、JJF1001-2011《通用计
量术语与定义》、JJF1059.1-2012《测量不确定度评定与表示》共同构成支撑
本规程制定工作的基础性系列规范。 JJG（闽）1064—2014
测绘专用钢卷尺检定规程
1范围
本规程适用于测绘行业专用的20m、30m、50m钢卷尺的首次检定、后续检定和使用中
检验。 2引用文件
本规程引用下列文件： JJF1001一2011通用计量术语及定义 JJF1059.1一2012测量不确定度评定与表示 JJF1094一2002测量仪器特性评定技术规范 JJG4一1999钢卷尺检定规程 JJG741一2005标准钢卷尺检定规程 YBJ212-1988冶金建筑安装工程施工测量规范 GB16789-1997比长基线测量规范凡是注日期的引用文件，仅注日期的版本适用于本规则；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规则。
3术语
3.1测绘专用钢卷尺：专指使用悬空方式进行长度测量的钢卷尺。 3.2引张力：满足测绘实际使用和检定时重锤的牵引力。 3.3示值误差：计量器具指示的测量值与被测量值的实际值之差。
4概述
测绘行业专用钢卷尺是一种用途广泛的大尺寸测量用的量具，使用方式主要为水平悬空测量。按其结构可分为摇卷盒式钢卷尺和摇卷架式钢卷尺；按长度规格主要包含20m、 30m、50m三种。其外形见图1，图2。
钢卷尺的主要构件为具有一定弹性的整条钢带，卷于金属或塑料等材料制成的尺盒或框架内。钢卷尺使用优质碳素钢等材料制作而成，可直接用于精密工程测量。钢卷尺的首端装有拉环，摇卷架式钢卷尺和摇卷盒式钢卷尺附有用以尺带收卷的摇柄装置。
1 JJG （闽）1064—2014
3
图1摇卷架式卷尺
1-尺环；2-尺带；3-尺架；4-摇柄
3
2
图2摇卷盒式卷尺
1-尺环；2-尺带；3-尺盒
5计量性能要求 5.1线纹宽度
线纹宽度为：（0.150.5)mm，同类线纹的长度与宽度应一致，宽度误差不超过线纹最大宽度的30%。 5.2示值误差
测绘行业专用钢卷尺的示值最大允许误差为：土（0.3+0.2L)mm。式中L以米为单位，当L不是整数米时，取最接近的较大整数。
注：钢卷尺的示值误差是在水平悬空状态测量下，施加规定的拉力，进行过温度和悬空改正后的最大允许误差。 5.3检定技术要求
钢卷尺检定技术要求见表1。
2 JJG（闽）1064—2014
表1 钢卷尺检定技术要求最小读数（mm） 三次读数之差（mm） 温度读数取位（℃）
检定区间（m）
测回数 3 3 3 3 3
0. 1 0. 1 0. 1 0. 1 0. 1
0. 2 0. 2 0.3 0. 3 0. 3
0. 1 0. 1 0. 1 0. 1 0. 1
L≤10m 10m 6 通用技术要求
6.1 标识
在尺箱（或尺盒）上应标明产品名称、型号规格、制造单位。在钢卷尺的尺带首端也应标明相应的信息。 6.2外观 6.2.1# 摇卷盒式钢卷尺和摇卷架式钢卷尺，拉出、收卷应轻便、灵活、无卡阻现象。 6.2.2 钢卷尺加上规定的张力后，尺面不应有凹凸不平及扭曲现象。 6.2.3 尺带表面应光洁，不得有锈蚀和明显的斑点、划痕、裂纹等缺陷。 6.2.4 尺带两边必须平滑，不得有毛刺、缺口、卷边等现象。 6.2.5尺带全部分度线纹必须均匀明晰并垂直到边，不允许有重线和断线现象。 6.2.6 钢卷尺的分度值一般为1mm、5mm和10mm三种，毫米、5毫米、厘米和米的分度线纹的长度，应有明显的区别。 6.2.7钢卷尺每米分度线纹应在每一米内，标上以厘米为计算单位的数值。米分度线纹，应自零点起算，逐米标上以米为计数单位的量值，10m以后可不标单位米（m）。 6.2.8在钢卷尺的尺带或尺盒上，应注明全长、型号、制造厂名（或商标）等，数字和文字必须清晰、工整。 6.2.9首次检定的钢卷尺应符合上述外观要求，后续检定及使用中检验的钢卷尺，允许有不影响计量性能的外观缺陷。
7计量器具控制
计量器具控制包括首次检定、后续检定和使用中检验。
3 JJG
