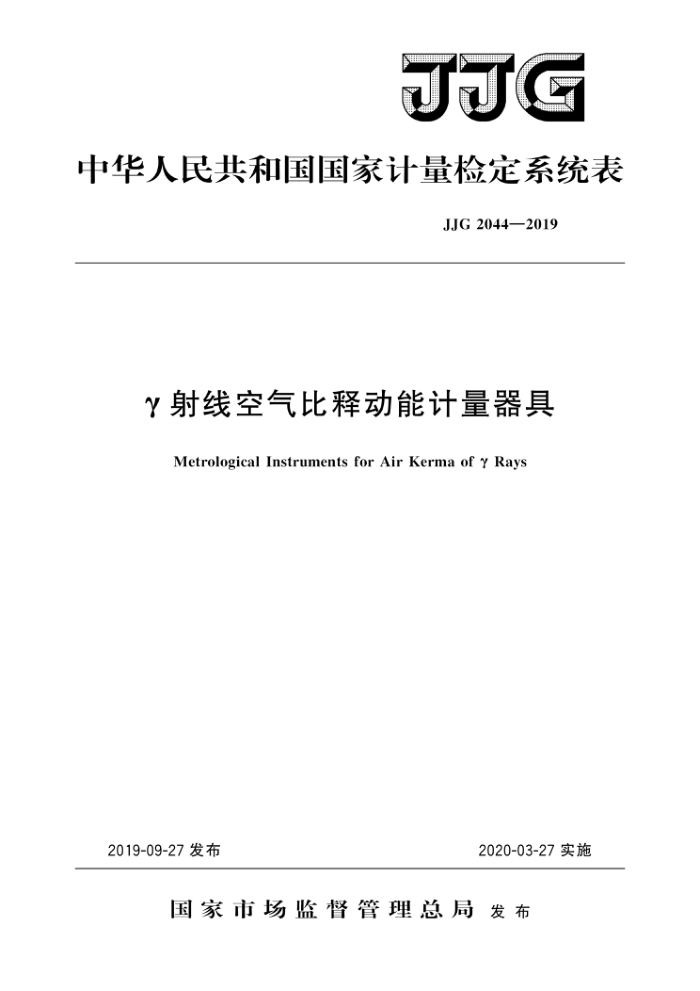

JJG
中华人民共和国国家计量检定系统表
JJG2044—2019
丫射线空气比释动能计量器具
Metrological Instruments for Air Kerma of Rays
2020-03-27实施
2019-09-27发布
国家市场监督管理总局发布 JJG2044—2019
?射线空气比释动能计量
器具检定系统表 Verification Scheme of Metrological InstrumentsforAirKermaofRays
JJG 2044—2019 代替JJG2044—2010
归口 单 位：全国电离辐射计量技术委员会起草单 位：中国计量科学研究院
本检定系统表委托全国电离辐射计量技术委员会负责解释 JJG 2044—2019
本检定系统表主要起草人：
李德红（中国计量科学研究院）王坤（中国计量科学研究院）
参加起草人：
杨小元（中国计量科学研究院）黄建微（中国计量科学研究院）叶一波（中国计量科学研究院） JJG2044—2019
目 录
引言 1 范围 2计量基准 2.1射线空气比释动能基准 2.2射线参考辐射 3计量标准 3.1治疗水平射线标准装置 3.2防护水平射线标准装置 3.3环境水平射线标准装置 4工作计量器具 4.1治疗水平剂量计
(Ⅱ) (1) (1) (1) (1) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3)
1防护水平剂防盗隐藏图层
4.3环境水平剂量 4.4医用治疗辐射滑 4.5利用放射源留 4.6射线探伤机
请用积分下载
5.射线空气比释动能计量需验定框图
R
本图隐藏 JJG 2044—2019
引言
本检定系统表依据JJF1104一2003《国家计量检定系统表编写规则》编制。 本检定系统表代替JJG2044一2010《射线空气比释动能计量器具》，主要技术变
化如下：
增加了137Cs射线空气比释动能基准的表述，剂量率范围为（1×10-3～10）
Gy/h。
本检定系统表的历次版体发布情况为：
JJG2044—2010; JJG2044—1989。
防盗隐藏图层请用积分下载
正常下载本图隐藏
II JJG2044—2019
Y射线空气比释动能计量器具检定系统表
1范围
本检定系统适用于治疗水平、防护水平和环境水平射线空气比释动能计量器具的量值传递。射线空气比释动能计量器具检定系统由计量基准器具、计量标准器具和工作计量器具组成，规定了射线空气比释动能基准的组成和主要计量性能，计量基准器具通过计量标准器具向工作计量器具开展量值传递的程序，指明量值传递时的最佳测量能力和量值传递方法。在开展射线空气比释动能校准项目过程中，本检定系统可作为量值溯源的依据。
2计量基准
射线空气比释动能计量基准器具用于复现和保存射线空气比释动能（Gy）的量
值，通过射线参考辐射对计量标准器是，工件最器具 共行量值传
2.1射线空气能基火 障赋射线空气比释动能基3 动能基准组成，基三射塑轭复现全气比灰能量士 2.1.1137Cs射线空北彩动丽基有示墨空阀电离室组和电流测量系统组成。 石墨空腔电离室组由有效收集体积为50m的石墨空胶电离室组成；电离电流测量系统由数字源表、标准电誉」 静电安成。1易气汽比释动能基准的测量范围为（1×10-3～10)Gy/h，扩衰不确是嘎范围为-0.50完幼%（k=2）。 2.1.260CoY射线空气比释或基准垒离冠电流测量系统组成。石
店
能基准和射线空气比释
>离室组成；电离电流测量
墨空腔电离室组由有效收集术系统由数字源表、标准电容、静电计等组成。0Co射线空气比释动能基准的测量范围为（1×10-2～1)Gy/min，扩展不确定度范围为0.54%（k=2） 2.2射线参考辐射
射线参考辐射主要由60Co或137Cs放射源参考辐射场构成，射线空气比释动能基准通过射线参考辐射用替代法分别向治疗水平和防护水平标准装置开展量值传递。准直束参考辐射场包括辐照器、铅容器、快门、导轨定位系统和探测器对准定位系统组成，辐照器中可包含换源装置。自由发散参考辐射场由放射源与源托、导轨定位系统和探测器对准定位系统组成，放射源须符合点源要求 2.2.1射线参考辐射需满足空气比释动能基准量值复现和量值传递的要求：采用准直设计，开源状态下距源100cm处均匀区散射射线注量份额不大于30%，均匀性不小于99%的区域截面完全覆盖待检定探测器，且辐射野不小于该探测器垂直射线束方向截面外径的2倍，不同距离上放射源以外的散射辐射的剂量贡献不超过总空气比释动能的3%。 2.2.2射线参考辐射的剂量率范围：治疗水平空气比释动能率约为（1×10-2～10） Gy/min，防护水平空气比释动能率约为（1X10-3～10)Gy/h。
1 JJG2044—2019
3计量标准
射线空气比释动能计量标准器具由标准剂量计和射线参考辐射组成，经射线空气比释动能计量基准器具检定后，采用替代法对工作级剂量计和辐射应用计量器具进行量值传递。标准剂量计分为治疗水平Y射线标准剂量计、防护水平Y射线标准剂量计和环境水平射线标准剂量计；参考辐射分为治疗水平射线参考辐射、防护水平射线参考辐射和环境水平射线参考辐射 3.1治疗水平射线标准装置 3.1.1治疗水平射线标准装置由治疗水平射线标准剂量计和治疗水平射线参考辐射组成。 3.1.2治疗水平射线标准剂量计测量范围为（1×10-2～10)Gy/min，校准因子扩展不确定度不大于2.0%（k=2）。 3.1.3治疗水平射线参考辐射空气比释动能率范围约为（2×10-2～4)Gy/min，应符合针对治疗水平计量器具量传所需辐射场的技术要求
3.2防护水平邦示准装火 隐
V
3.2.1防护水平我标唯装卫防平切 扇线标维剂量计和防护水平射线参考
电和分下载
辐射组成。 3.2.2防护水平身线标准剂量计测范围装 N10 10）校准因子的扩展
不确定度不大于 3.5%(4=罚格当不 3.2.3防护水平射线参孝尉需活B/T[2162.至 于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射 新辐及产生方法》的相应参数要求：对于非准直设计参考转场： 读应包尺别哥为4m×4m×3m（高）
S
7
的屏蔽实验室内使用，源到检验点的距离只使用剂量率偏离反平方率不超过5%的（经空气衰减修正后）的区间；对于准直设计的参考辐射，不同距离上放射源以外的散射辐射的剂量率贡献不超过总空气比释动能率的5%，沿射线束轴线上的不同位置处的空气比释动能率应在5%以内与放射源中心到探测器中心距离平方的倒数成正比。此外，其空气比释动能率范围约为（1×10-6～10)Gy/h。 3.2.4防护水平射线标准剂量计采用比对法向环境水平射线标准剂量计传递量值。 3.3环境水平射线标准装置 3.3.1环境水平射线标准装置由环境水平标准剂量计和环境水平射线参考辐射组成。 3.3.2环境水平射线标准剂量计测量范围为（1×10-8～1×10-4）Gy/h，校准因子的扩展不确定度不大于5.0%（k=2）；年稳定性优于1%。 3.3.3环境水平射线参考辐射需满足GB/T12162.1的参数要求：对于非准直设计参考辐射场，放射源应在内部尺寸最小为4m×4m×3m（高）的屏蔽实验室内使用，源到检验点的距离只使用剂量率偏离反平方率不超过5%的（经空气衰减修正后）的区 2 JJG2044—2019
间；对于准直设计的参考辐射，不同距离上放射源以外的散射辐射的剂量率贡献不超过总空气比释动能率的5%，沿射线束轴线上的不同位置处的空气比释动能率应在5%以内与放射源中心到探测器中心距离平方的倒数成正比。此外，其剂量率范围约为（1X 10-8～1X10-4)Gy/h。 3.3.4环境水平射线标准装置可用于地质探矿类辐射剂量工作计量器具的量值传递。
4工作计量器具
工作计量器具包括治疗水平剂量计、防护水平剂量仪表、环境水平剂量仪表、医用辐射源、射线探伤机和利用放射源的测量仪表等。 4.1治疗水平剂量计 4.1.1治疗水平剂量计用于向医用辐射源、射线探伤机和利用放射源的测量仪表等计量器具进行量值传递。 4.1.2治疗水平剂量计空气比释动能率测量范围不小于（1×10-2～10)Gy/min，其校准因子扩展不确定度不大于3.0%（k=2）
旺防盗隐藏图层主请用积分下载存器歪提品卫常载 13环操永刷夜表本图隐藏
A
4.2.2防护水平剂基注的测
1Ch相对固有误差不超过
RV
上限可达10Gy/h。
或个人剂量当量率希沃特
A
*
每小时（Sv/h）为单位。 4.3环境水平剂量仪表
4)Gy/h，相对固有误差
不超过士15%。 4.3.2环境水平剂量仪表可以用周围剂量当量希沃特（Sv）或周围剂量当量率希沃特每小时（Sv/h）为单位。 4.4医用治疗辐射源
医用治疗辐射源由治疗水平剂量计通过直接测量法进行量值传递，其剂量测量的扩展不确定度不超过5%（k=2）。 4.5利用放射源的测量仪表
利用放射源的测量仪表的相对固有误差一般不超过士10%。 4.6射线探伤机
射线探伤机的空气比释动能量值的扩展不确定度不大于7.3%（k=2）。
5射线空气比释动能计量器具检定系统表框图
Y射线空气比释动能计量器具检定系统表框图具体见下图。
3
