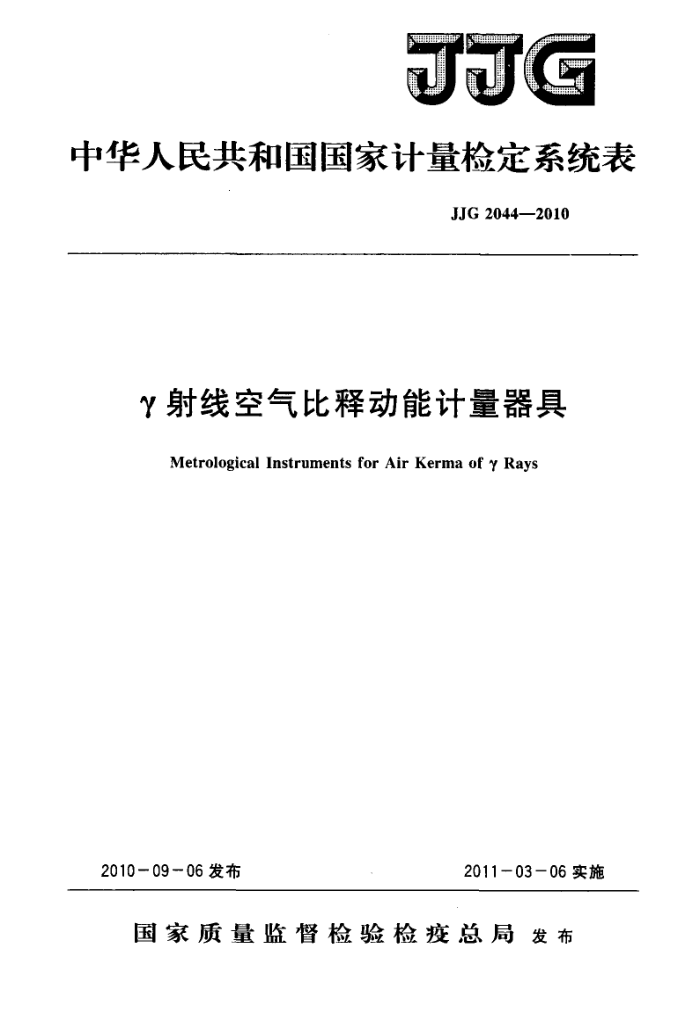

JJG
中华人民共和国国家计量检定系统表
JJG2044—2010
丫射线空气比释动能计量器具
Metrological Instruments for Air Kerma of Rays
2010-09-06发布
2011-03-06实施
国家质量监督检验检疫总局发布 JJG2044—2010
射线空气比释动能计量
器具检定系统表 Verification Scheme of Metrological Instruments for Air Kerma of Rays
JJG 2044--2010 代替JJG2044—1989
本检定系统表经国家质量监督检验检疫总局于2010年9月6日批准，并自2011年3月6日起施行。
归口单位：全国电离辐射计量技术委员会
起草单位：中国计量科学研究院
本检定系统表由全国电离辐射计量技术委员会负责解释 JJG2044-2010
本检定系统表主要起草人：
王 坤（中国计量科学研究院）杨小元（中国计量科学研究院）胡家成（中国计量科学研究院） JJG2044--2010
目
录
(1) (1) (1) (1) (1 ) (1 ) (2 ) (2) (2) (2) (3) (3) (3) (3) (3) (3) (4) (4) (4) (4)
1 范围· 2射线空气比释动能计量基准 2.1石墨空腔电离室基准组 2.2电离电流绝对测量系统· 2.3射线辐射装置 3?射线空气比释动能计量标准
+
.+..
.
3.1治疗水平标准装置 3.2 防护水平标准装置·· 3.3环境水平标准装置 3.4标准镭源.. 3. 5 平板形（居里）电离室： 4射线空气比释动能工作计量器具 4. 1 治疗水平剂量计 4. 2 防护水平仪表… 4.3 环境监测仪表· 4. 4 医用辐射源· 4. 5 利用放射源的测量仪表… 4.6射线探伤机 4.7 工作镭源和地质探矿用辐射仪 5Y射线空气比释动能计量器具检定系统表框图 JJG2044-2010
Y射线空气比释动能计器具检定系统表
1范围
本检定系统适用于射线治疗水平L空气比释动能率约为（0.01～10）Gy/min」、 防护水平［空气比释动能率约为（1×10-6～1）Gy/h］及环境水平［空气比释动能率约为（1×10-81×10-4）Gy/h」空气比释动能计量器具的量值传递，包括射线空气比释动能基准计量器具通过标准计量器具向工作计量器具的量值传递程序、量值传递方法和量值传递时的最佳测量能力。在开展射线空气比释动能校准项目时，本检定系统可作为量值溯源的依据。
丫射线空气比释动能计量器具检定系统由基准计量器具、标准计量器具和工作计量器具组成。射线空气比释动能基准计量器具，通过标准计量器具向工作计量器具进行量值传递，保证我国空气比释动能量值准确和统一。
2射线空气比释动能计量基准
射线空气比释动能基准计量器具由石墨空腔电离室基准组、电离电流绝对测量系统和射线辐射装置等组成，空气比释动能基准在丫射线辐射装置的辐射场中复现空气比释动能量值。 2.1石墨空腔电离室基准组
石墨空腔电离室基准组由标称有效收集体积为2cm"至50cm3的石墨空腔电离室组成，射线空气比释动能基准的测量范围为（0.01～1）Gy/min，扩展不确定度为 0.54%（k=2)。 2.2电离电流绝对测量系统
电离电流绝对测量系统由数字源表、标准电容、静电计等组成，采用汤森（Townsend）补偿法测量电离电流，测量系统重复性好于0.02%。 2.3射线辐射装置
射线辐射装置包括6°Co、137Cs、226Ra和241Am放射源辐射场。准直束辐射场由放射源、铅容器、快门、光阑准直器、导轨定位系统和探测器对准定位系统组成，辐射器中可包含换源装置。自由发散辐射场由放射源与源托、导轨定位系统和探测器对准定位系统组成，放射源须符合点源要求。 2.3.1射线辐射装置需满足空气比释动能基准量值复现和量值传递的要求。 2.3.2射线辐射装置的剂量率范围约为（0.01～10）Gy/min，并通过改变距离或增加减弱的方法扩展量程到适当范围。 2.3.3射线空气比释动能基准通过射线辐射装置用替代法检定射线标准计量器具及以下级别计量器具。 3射线空气比释动能计量标准
？射线空气比释动能计量标准由标准剂量计、?射线辐射装置等组成，经？射线空
1 JJG.2044-2010
气比释动能基准计量器具检定后，用于检定工作剂量计和各种应用辐射计量器具。标准剂量计分为治疗水平标准剂量计、防护水平标准剂量计和环境水平标准剂量计；辐射装置分为治疗水平射线辐射装置、防护水平射线辐射装置和环境水平射线辐射装置。
在地质探矿领域，标准计量器具由标准镭源和标准平行板电离室组成，经空气比释动能基准检定的标准镭源向标准平行板（居里）电离室进行量值传递，标准平行板（居里）电离室用于检定工作铺源并传递给地质探矿用辐射仪。 3.1治疗水平标准装置 3.1.1治疗水平标准装置由治疗水平标准剂量计和治疗水平射线辐射装置组成。 3.1.2治疗水平标准剂量计由静电计（主机）、电离室和检验源组成，须满足 JJG912--2010《治疗水平电离室剂量计检定规程》的相关要求。 3.1.3治疗水平标准剂量计测量范围为（0.01～10）Gy/min，由射线辐射装置检定，校准因子扩展不确定度不大于2.0%（k=2）。 3.1.4治疗水平射线辐射装置需满足JJG912--2010中对辐射场的相关要求，其剂量率范围约为（0.02～4）Gy/min。 3.2防护水平标准装置 3.2.1防护水平标准装置由防护水平标准剂量计和防护水平射线辐射装置组成。 3.2.2防护水平标准剂量计由静电计（主机）和电离室组成，须满足JJG393一2003 《辐射防护用X、辐射剂量当量（率）仪和监测仪检定规程》的要求。 3.2.3为了获得足够剂量率范围、最佳能量响应和电子平衡，防护水平标准剂量计允许在不同的能量范围和剂量范围使用不同探测部件或改变平衡厚度。 3.2.4防护水平标准剂量计测量范围为（1×10-6～1）Gy/h，校准因子的扩展不确定度不大于5.0%（k=2）。 3.2.5防护水平射线辐射装置需满足GB/T12162.1一2000《用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第1部分：辐射特性及产生方法》的相关要求，其剂量率范围约为（1×10-6～1）Gy/h。 3.3环境水平标准装置 3.3.1环境水平标准装置由环境水平标准剂量计和环境水平射线辐射装置组成。 3.3.2环境水平标准剂量计由静电计（主机）和电离室组成，须满足JJG521一2006 《环境监测用X、辐射空气比释动能（吸收剂量）率仪检定规程》的要求。 3.3.3为了获得最佳能量响应和电子平衡，环境水平标准剂量计允许在不同的能量范围改变探测部件的平衡厚度。 3.3.4环境水平标准剂量计测量范围为（1×1081×10°4）Gy/h，校准因子的扩展不确定度不大于5.0%（k=2）。 3.3.5环境水平射线辐射装置需满足GB/T12162.1一2000的相关要求，其剂量率范围约为（1×10-8～1×104）Gy/h。 3.4标准镭源 3.4.1标准镭源通过基准电离室测量确定点的空气比释动能率进行检定，然后根据空 2 JJG2044-2010
气比释动能常数换算到毫克镭。标准镭源的镭含量范围一般从0.05mg到50mg，其测量结果扩展不确定度一般不大于2.0%（k一2）。 3.4.2地质探矿用标准镭源须满足GB4075一2009《密封放射源一般要求和分级》 的要求。 3.5平板形（居里）电离室 3.5.1平板形（居里）电离室是采用比较法检定裸源的标准装置，即被检辐射源与相同的标准辐射源在放置的几何条件一致的情况下进行测量比较。 3.5.2平板形（居里）电离室单次测量的重复性（sx）应好于0.2%。 3.5.3平板形（居里）电离室通过直接测量法向工作镭源进行量值传递。
4?射线空气比释动能工作计量器具
工作计量器具包括治疗水平剂量计、防护水平仪表、环境监测仪表、射线探伤机、医用辐射源、利用放射源的测量仪表等。 4.1治疗水平剂量计 4.1.1治疗水平剂量计通常由静电计（主机）和电离室组成，须满足JJG912一2010 《治疗水平电离室剂量计检定规程》中相关要求。 4.1.2治疗水平剂量计测量范围为（0.01～10）Gy/min，由治疗水平标准装置检定，校准因子扩展不确定度不大于3.0%（=2）。 4.1.3治疗水平剂量计用于向医用辐射源、利用放射源的测量仪表和射线探伤机等计量器具进行量值传递。 4.2，防护水平仪表 4.2.1防护水平仪表包括防护剂量计和报警仪。 4.2.2防护剂量计至少包括一个探测部件和一个测量部件，须满足JJG393一2003或 JJG593一2006《个人与环境监测用X、辐射热释光剂量测量（装置）系统检定规程》 的要求。 4.2.3防护剂量计由防护水平标准装置检定。检定可以传递空气比释动能或空气比释动能率量值，但最好以剂量当量希沃特（Sv）或剂量当量率希沃特每小时（Sv/h）为单位。防护剂量计的测量范围为（1×10-6～1）Gy/h，相对固有误差不超过士20%。 4.2.4报警仪的相对固有误差不超过土30%。 4.3环境监测仪表 4.3.1环境监测仪表至少包括一个探测部件和一个测量部件，须满足JJG521一2006 或JJG593—2006的要求。 4.3.2为了获得最佳能量响应，环境监测仪器充许在不同的能量或剂量范围使用不同探测部件。 4.3.3环境监测仪表测量范围为（1×10-8～1×10-4）Gy/h，由环境水平标准装置检定，相对固有误差不超过士20%。 4.4医用辐射源 4.4.1医用辐射源包括Co远距离治疗源、加速器（X辐射束和电子束）、后装治疗
3 JJG2044—2010
源、立体定向放射外科治疗源和近距及浅表治疗源等各种使用射线治疗的辐射源。 4.4.2医用辐射源由治疗水平剂量计检定，检定结果需满足JJG589-一2008《医用电子加速器辐射源检定规程》等相关规程要求。 4.5利用放射源的测量仪表 4.5.1利用放射源的测量仪表包括核子秤、厚度计、密度计、水分计等测量设备。 4.5.2利用放射源的测量仪表的相对固有误差不超过士10%。 4.6射线探伤机
丫射线探伤机由治疗水平剂量计进行检定，该治疗水平剂量计的校准因子扩展不确定度不大于5.0%（二2），检定结果中空气比释动能量值的扩展不确定度不大于7.3% (k=2)。 4.7工作镭源和地质探矿用辐射仪
工作镭源和地质探矿用辐射仪的量值传递需符合相关计量检定规程要求。
5射线空气比释动能计量器具检定系统表框图（见下图）
