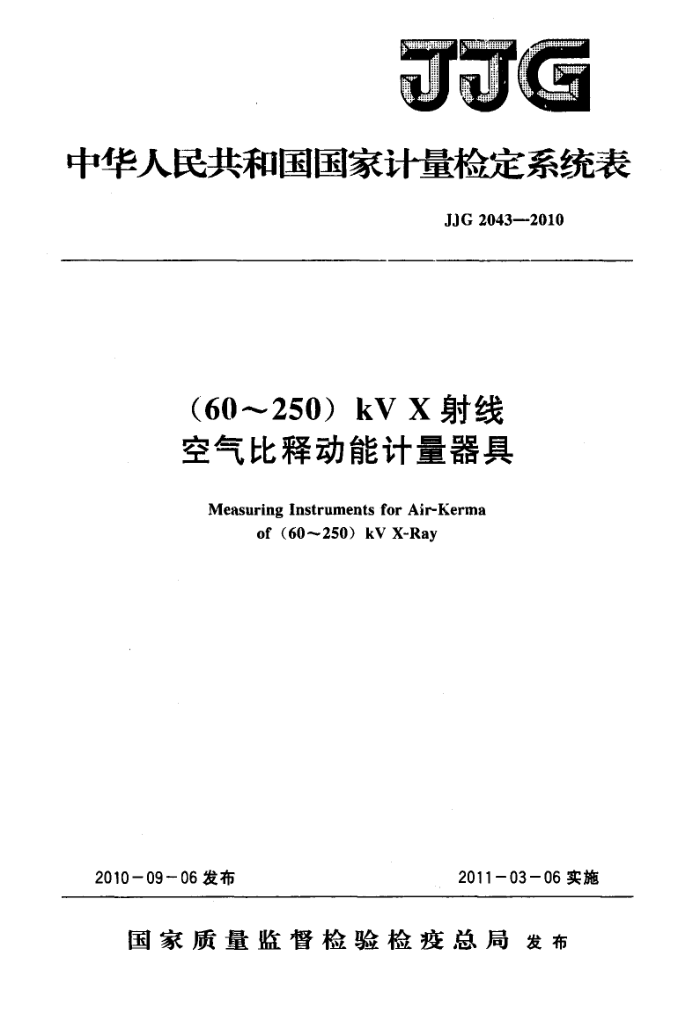

JJG
中华人民共和国国家计量检定系统表
JJG 2043--2010
(60～250）kV X射线空气比释动能计量器具
Measuring Instruments for Air-Kerma
of (60~250) kV X-Ray
2010-09-06发布
2011-03-06实施
国家质量监督检验检疫总局发布 JJG2043—2010
(60～250）kVX射线空气比释动能
计量器具检定系统表
JJG 2043—2010 代替JJG2043—1989
Verification Scheme of Measuring Instruments
for Air-Kerma of (60-250) kV X-Ray
本检定系统表经国家质量监督检验检疫总局于2010年9月6日批准，
并自2011年3月6日起施行。
归口单位：全国电离辐射计量技术委员会起草单位：中国计量科学研究院
本检定系统表由全国电离辐射计量技术委员会负责解释 JJG2043—2010
本检定系统表主要起草人：
昊金杰 （中国计量科学研究院）
参加起草人：
吕雅竹（中国计量科学研究院）樊 成（中国计量科学研究院） JJG2043—2010
录
目
1 范围 2计量基准· 2. 1 （60～250）kVX射线空气比释动能国家基准 2.2 （60～250）kVX射线辐射装置 3计量标准· 3.1治疗水平X射线标准装置 3.2 诊断水平X射线标准装置 3.3 防护水平X射线标准装置 3.4环境水平X射线标准装置 4工作计量器具 4. 1 治疗水平剂量计 4.2 医用X射线治疗辐射装置 4. 3 X射线探伤机. 4. 4 利用X射线的测量仪表 4. 5 诊断水平剂量计. 4.6 医用诊断X射线辐射源 4.7 防护仪表. 4.8 环境监测仪器
(1) (1 ) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (3) (3) (3) (3) (3) (3)
（60～250）kVX射线空气比释动能计量器具检定系统表框图
5 JJG2043—2010
（60～250）kVX射线
空气比释动能计直器具检定系统表
1范围
本检定系统表适用于（60～250）kVX射线空气比释动能计量器具的检定。它规定了（60～250）kVX射线空气比释动能国家基准的用途，基准所包括的全套基本计量器具，计量学参数，借助于标准向工作计量器具传递空气比释动能量值的程序，并指明其不确定度和检定方法。
2计量基准
（60～250）kVX射线空气比释动能计量基准器具由（60～250）kVX射线空气比释动能国家基准和（60～250）kVX射线辐射装置组成。 2.1（60250）kVX射线空气比释动能国家基准 2.1.1（60～250）kVX射线空气比释动能国家基准用于复现和保存空气比释动能（Gy）的量值，并通过辐射装置向标准计量器具、工作计量器具传递单位量值，其测量空气比释动能率的范围为（0.01～0.1）Gy/min。 2.1.2（60～250）kVX射线空气比释动能国家基准为自由空气电离室系统，包括平行板自由空气电离室和电离电荷测量系统。电离电荷测量系统采用汤逊（Townsend）补偿法测量平行板自由空气电离室的输出电荷。空气比释动能基准在（60～250）kV X射线辐射装置的辐射场中复现空气比释动能量值。 2.1.3（60～250）kVX射线空气比释动能国家基准复现空气比释动能量值的扩展不确定度为：Urel=0.44%，包含因子k一2（若无注明，以下均同）。 2.2（60～250）kVX射线辐射装置 2.2.1 （60～250）kVX射线辐射装置应当符合量值复现和传递的要求。 2.2.2 （60～250）kVX射线辐射装置用改变电流和距离等方法扩展量程到（0.001～1） Gy/min. 2.3（60～250）kVX射线空气比释动能基准通过辐射装置用替代法向治疗水平标准装置、诊断水平标准装置、防护水平标准装置传递量值。
3计量标准
标准计量器具由标准剂量计和辐射装置组成。标准剂量计通过辐射装置用替代法向工作级剂量计传递量值。 3.1治疗水平X射线标准装置 3.1.1治疗水平X射线标准装置由治疗水平标准剂量计和治疗水平X射线辐射装置组成。
1 JJG2043—2010
3.1.2治疗水平标准剂量计空气比释动能率测量范围为（0.01~10）Gy/min。 3.1.3治疗水平标准剂量计校准因子的扩展不确定度U不超过2.0%。 3.1.4治疗水平X射线辐射装置空气比释动能率范围为（0.02～4）Gy/min。 3.1.5治疗水平X射线辐射装置应该符合JJG912一2010《治疗水平电离室剂量计检定规程》的要求。 3.2诊断水平X射线标准装置 3.2.1诊断水平X射线标准装置由诊断水平标准剂量计和诊断水平X射线辐射装置组成。 3.2.2诊断水平标准剂量计空气比释动能率测量范围为（6×10-5~1）Gy/min。 3.2.3诊断水平标准剂量计校准因子的扩展不确定度Urel不超过3.0%。 3.2.4诊断水平X射线辐射装置空气比释动能率范围为（6X10~51）Gy/min。 3.2.5诊断水平X射线辐射装置应当符合IEC61267--2005《医用诊断X射线设备测定特性时使用的辐射条件》的要求。 3.3防护水平X射线标准装置 3.3.1防护水平X射线标准装置由防护水平标准剂量计和防护水平X射线辐射装置组成。 3.3.2 防护水平标准剂量计空气比释动能率测量范围为（1×10"6～1）Gy/h。 3.3.3 防护水平标准剂量计校准因子的扩展不确定度Urel不超过5.0%。 3.3.4 防护水平标准剂量计采用比对法向环境水平辐射剂量计传递量值。
. 3.3.5 防护水平X射线辐射装置空气比释动能率范围为（1×10-6～1）Gy/h。
3.3.6 防护水平X射线辐射装置应当符合GB/T12162.1--2000《用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第1部分：辐射特性及产生方法》的技术要求。 3.4环境水平X射线标准装置 3.4.1环境水平标准装置由环境水平标准剂量计和环境水平X射线辐射装置组成。 3.4.2环境水平标准剂量计空气比释动能率测量范围为（1×10-81×10"4）Gy/h。 3.4.3环境水平标准剂量计校准因子的扩展不确定度Ure不超过5.0%。 3.4.4环境水平X射线辐射装置空气比释动能率范围为（1×10-8～1X10-4）Gy/h。 3.4.5环境水平X射线辐射装置应当符合相关的技术要求。
4工作计量器具
4.1治疗水平剂量计 4.1.1治疗水平剂量计用于检定医用X射线治疗辐射装置、X射线探伤机和利用X射线的测量仪表，其空气比释动能率测量范围为（0.01～10）Gy/min。 4.1.2用于检定医用X射线治疗辐射装置的治疗水平剂量计校准因子的扩展不确定度 Urel不超过3.0%。用于检定X射线探伤机的治疗水平剂量计校准因子的扩展不确定度 Urel不超过5.0%。 4.1.3治疗水平标准剂量计用直接测量法向医用X射线治疗辐射装置、X射线探伤机 2 JJG2043-2010
和利用X射线的测量仪表传递量值。 4.2医用X射线治疗辐射装置
医用X射线治疗辐射装置吸收剂量测量的扩展不确定度Ur不超过5%。
4.3X射线探伤机
X射线探伤机测量空气比释动能的扩展不确定度Ure不超过6%。 4.4利用X射线的测量仪表
利用X射线的测量仪表的允许误差限等于10%。
4.5诊断水平剂量计 4.5.1诊断水平剂量计空气比释动能率测量范围为（6×10-5～1）Gy/min。 4.5.2诊断水平剂量计测量空气比释动能的扩展不确定度Urel不超过3.3%。 4.5.3诊断水平剂量计用直接测量法向医用诊断X射线辐射源传递量值。 4.6医用诊断X射线辐射源
医用诊断X射线辐射源的允许误差限为10%。 4.7防护仪表 4.7.1防护仪表包括防护剂量计、报警仪和其他辐射防护用仪表。 4.7.2 防护仪表空气比释动能率测量范围为（1×10~6～1）Gy/h。 4.7.3 防护仪表的相对固有误差不超过士40%，其中防护剂量计的相对固有误差不超过士20%。报警仪的相对固有误差不超过士30%。 4.8环境监测仪器 4.8.1环境监测仪器空气比释动能率测量范围为（1×108～1×10*）Gy/h。 4.8.2环境监测仪器的相对固有误差不超过士20%。
5（60～250）kVX射线空气比释动能计量器具检定系统表框图（见下图）
3 JJG2043—2010
（60～250）kVX射线空气比释动能计量器具检定系统表框图
(60~250)kVX射线空气比释动能基准 (0.0i~0.1)Gy/min Urel=0.44%,k=2
计量基准
(60~250)kVx射线
辐射装置
(0.001~1)Gy/min
替代法
环境水平标准剂量计 (1X10~ U./5.0%,k-2
诊断水平标准剂量计
防护水平标准剂量计
治疗水平标准剂量计
(0.0i~i0)Gy/min (6×10-5~1)Gy/min (1×i0-6~1)Gy/h （比对法 1×i10->Gy/h
计 Url=2.0%,k=2 Uml=3.0%，k=2 Ul=5.0%,k=2 量标
环境水平 X射线辐射装置
防护水平 X射线辐射装置
准
治疗水平 X射线辐射装置 (0.02~4)Gy/min (6×10-5~1)Gy/min (1×10-6~i)Gy/h
诊断水平 X射线辐射装置
(1X10-8 1×10-*)Gy/h
替代法
替代法
替代法
替代法
环境监测仪器 (i×10-8
治疗水平剂量计 (0.0i~10)Gy/min (6×10-5~i)Gy/min (1×10-6~1)Gy/h 1×10-4)Gy/h
防护仪表
诊断水平剂量计
Url=3.0%,
Uml=5.0%~,k=2 Um=3.3%，k=2 相对固有误差不超过直接测量法
相对固有误差不超过
±40%
工作计量器 医用射源 利用X射线的测量仪表 X射线探伤机 医用诊断X射线辐射源
±20%
直接测量法
(0.01~10)Gy/min (0.01~10)Gy/min (0.01~10)Gy/min (6×105~1)Gy/min
具 Url=5%,k=2 允许误差限：10%
允许误差限：10%
Uel=6%,k=2
用于检定医用X射线治疗辐射装置的治疗水平剂量计的扩展不确定度U≤ 3.0%，用于检定探伤机及其他的治疗水平剂量计的扩展不确定度U<5.0%
注：（60～250）kV文射线空气比释动能工作计量器具可能会有新的产品或不出现的
名称，在检定系统表中不可能全部列出。对未列入本检定系统表的工作计量器具，必要时可根据其被测量 测量范围和工作原理，参考相应检定系统表中列出的工作计量器具的测量范和工作原理，确定适合的量值传递途径。
