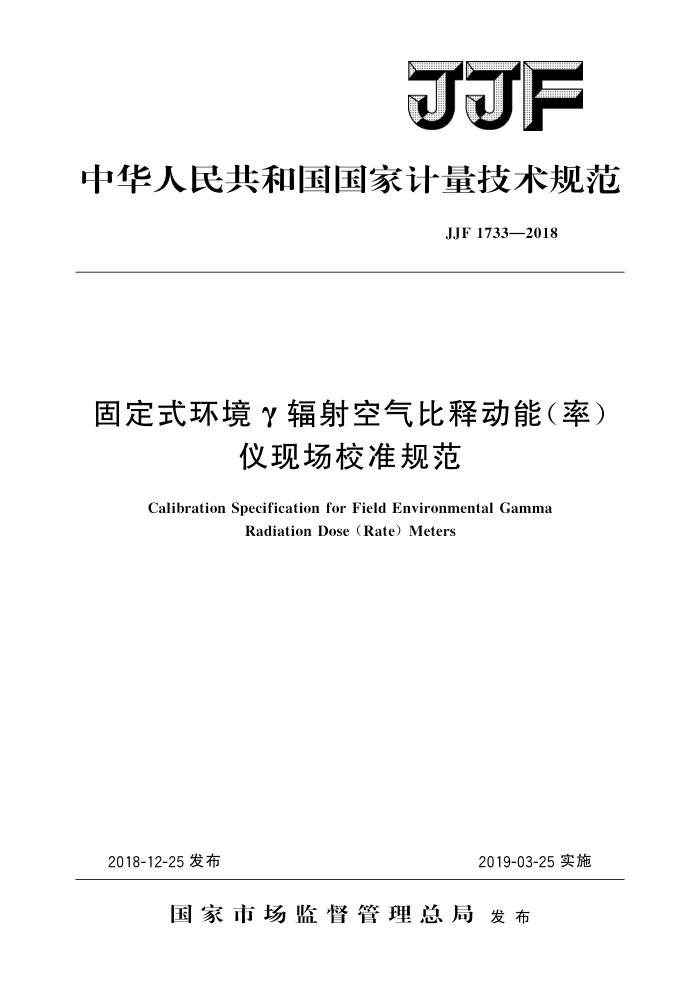

JJF
中华人民共和国国家计量技术规范
JJF1733—2018
固定式环境辐射空气比释动能（率）
仪现场校准规范
Calibration Specification for Field Environmental Gamma
Radiation Dose (Rate) Meters
2018-12-25发布
2019-03-25实施
国家市场监督管理总局发布 JJF1733—2018
固定式环境？辐射空气比释动能（率）仪现场校准规范
JJF 1733—2018
Calibration Specification for Field
Environmental Gamma Radiation Dose
(Rate) Meters
归口单位：全国电离辐射计量技术委员会起草单位：上海市计量测试技术研究院
中国计量科学研究院深圳市计量质量检测研究院四川省辐射环境管理监测中心站
本规范委托全国电离辐射计量技术委员会负责解释 JJF1733—2018
本规范起草人：
赵超 (上海市计量测试技术研究院) 唐方东（上海市计量测试技术研究院）李德红（中国计量科学研究院）何林锋（上海市计量测试技术研究院）周迎春 （深圳市计量质量检测研究院）邓晓钦 （（四川省辐射环境管理监测中心站） JJF1733—2018
目 录
引言
(Ⅱ) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (4) (4) (4) (5) (6) (7)
范围· 引用文件· 术语和计量单位
1 2 3
3.1术语.. 3.2计量单位· A
概述· 5 计量特性· 5.1 响应· 5. 2 响应的非线性 5.3 重复性 6校准条件. 6.1环境条件· 6.2 测量标准· 6.3 其他校准用设备： 7 校准项目和校准方法 7. 1 响应· 7. 2 重复性· 7.3 响应的非线性· 8 校准结果表达·
复校时间间隔附录A固定式环境辐射空气比释动能（率）仪校准记录推荐格式附录B固定式环境辐射空气比释动能（率）仪校准证书内页内容 .+ 附录C 响应校准不确定度评定示例
9
- JJF1733—2018
引言
本规范按照JJF1071一2010《国家计量校准规范编写规则》编写，编制的主要技术参考为GB/T14054—2013/IEC60532—2010《辐射防护仪器能量在50keV～7MeV 的X和辐射固定式剂量率仪、报警装置和监测仪》、JJG521一2006《环境监测用X、 辐射空气比释动能（吸收剂量）率仪》、GB/T12162.1一2000《用于校准剂量仪和剂量率仪及确定其能量响应的X和丫参考辐射第1部分：辐射特性及产生方法》和 GB/T12162.2一2004《用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第2部分：辐射防护用的能量范围为8keV～1.3MeV和4MeV～9MeV的参考辐射的剂量测定》。
本规范为首次发布。
ⅡI JJF1733—2018
固定式环境辐射空气比释动能（率）
仪现场校准规范
1范围
本规范适用于固定式环境辐射空气比释动能（率）仪的现场校准。
2 引用文件
本规范引用下列文件： JJG521一2006环境监测用X、辐射空气比释动能（吸收剂量）率仪 JJF1001一2011通用计量术语及定义 JJF1035一2006电离辐射计量术语及定义 GB/T4960.1一2010核科学技术术语第1部分：核物理与核化学 GB/T4960.6一2008核科学技术术语第6部分：核仪器仪表 GB/T12162.1一2000用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参
考辐射第1部分：辐射特性及产生方法
GB/T12162.2一2004用于校准剂量仪和剂量率仪及确定其能量响应的X和参考辐射第2部分：辐射防护用的能量范围为8keV～1.3MeV和4MeV～9MeV的参考辐射的剂量测定
GB/T14054一2013/IEC60532一2010辐射防护仪器能量在50keV～7MeV的 X和辐射固定式剂量率仪、报警装置和监测仪
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语和计量单位
3.1术语
JJF1001—2011、JJF1035—2006、GB/T4960.1—2010、GB/T4960.6—2008界定的及以下术语和定义适用于本规范。 3.1.1响应response
仪器示值除以测量标准的参考值。
3.2计量单位 3.2.1空气比释动能，符号：nGy。1Gy=1J·kg-1。 3.2.2空气比释动能率，符号：nGy·h-1或uGy·h-1。
4概述
固定式环境辐射空气比释动能（率）仪常用的探测器为高气压电离室。固定式环境辐射空气比释动能（率）仪由辐射探测器、前置放大器、数字信号处理系统与显示系统等
1 JJF1733—2018
组成。射线与辐射探测器发生相互作用，转化为微弱电信号经前置放大器与数字信号处理系统转化为辐射信号，乘以一定刻度因子得到空气比释动能，仪器测得的空气比释动能与测量时间之比即为空气比释动能率。
固定式环境辐射空气比释动能（率）仪应用于核设施周边及环境空气中辐射水平的监测。
5计量特性
5.1响应
固定式环境Y辐射空气比释动能（率）仪对137Cs（和/或60Co）Y辐射空气比释动能率
的响应通常为1.0士0.2。 5.2响应的非线性
固定式环境辐射空气比释动能（率）仪对137Cs（和/或50Co）辐射空气比释动能率响应的非线性通常不超过士20%。 5.3重复性
固定式环境辐射空气比释动能（率）仪的重复性通常不超过10%。
6校准条件
6.1环境条件 6.1.1温度：（0～40）℃，校准测量过程中变化不超过士3℃。 6.1.2相对湿度：不大于90%。 6.1.3环境辐射本底：不大于0.25uGy·h-1。 6.1.4仪器使用时不应受到振动和电磁场干扰。 6.2测量标准
测量标准为辐射空气比释动能（率）标准，由电离室剂量计、137Cs（和/或6°Co）参考辐射组成。电离室体积为1000mL和/或10000mL，电离室剂量计的相对扩展不确定度不超过10%（k=2）；参考辐射空气比释动能率范围为（0.5～20）uGy·h-1，距辐射源1m处均匀场不小于Φ30cm，均匀场内空气比释动能率相对偏差不超过5%。 6.3其他校准用设备
包括校准测量用支架和测距仪器，可实现辐射的准直、辐射源至探测器中心的距离的调节与测量。
测距仪可采用激光测距仪或尺等，测量范围覆盖（0.5～5）m，测量误差不超过±0.5cm。 7# 校准项目和校准方法
7.1响应 7.1.1本底的测量
开启固定式环境辐射空气比释动能（率）仪预热至稳定状态，重复读数10次，按式
2 JJF1733—2018
（1)取算术平均值。对于测量累积空气比释动能的仪器，累积时间根据仪器正常测量周期设定。
(1)
Db
式中： Db Db.i 被校仪器第i个本底读数，uGy·h-1或nGy；
被校仪器本底读数的算术平均值，uGy·h-1或nGy；
本底测量次数，n=10。
n 7.1.2响应的测量
在固定式环境辐射空气比释动能（率）仪正常工作状态下，准直参考辐射束对准固定式环境辐射空气比释动能（率）仪探测器，辐射束中心轴与探测器中心的偏差应不超过3cm，准确读取辐射源与探测器中心的距离；通过改变辐射源与探测器中心的距离，或用不同吸收片调节辐射场强度，或更换不同活度的辐射源，在（0.5～20）uGy·h-1空气比释动能率范围内，选择不少于3个校准测量点，其中宜包括小于1uGy·h-1.和大于5uGy·h-1的测量点。在每个校准测量点上固定式环境辐射空气比释动能（率）仪重复读数至少5次，按式（2）计算相应的空气比释动能（率）下仪器的响应。
D,-Db
R, = Dr.j
(2)
式中： R,—— 第i个校准测量点被校仪器的响应； D，——第i个校准测量点被校仪器读数的算术平均值，μGy·h-1或μGy; Drj一—第j个校准测量点空气比释动能（率）参考值，uGy·h-1或μGy。
7.2重复性
仪器的重复性以示值的相对实验标准偏差表示，选择空气比释动能率约为1uGy·h-1 的测量点，固定式环境辐射空气比释动能（率）仪连续重复读数10次，相邻两次读数的时间间隔应大于仪器的响应时间，按式（3）计算固定式环境辐射空气比释动能（率）仪的重复性。
(D; -D)2 n-1
X 100%
(3)
V
D
式中： V D: 测量重复性时，被校仪器第i个读数，uGy·h-1或μGy； D
重复性，%；
测量重复性时，被校仪器读数的算术平均值，uGy·h-1或uGy；重复测量次数，n=10。
n
3
