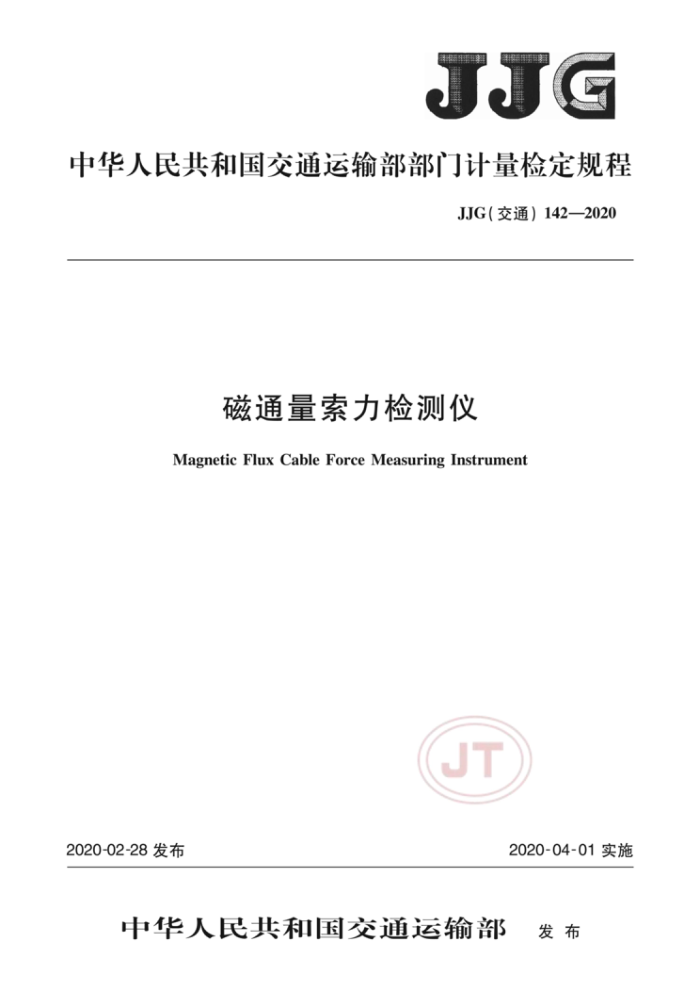

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）142—2020
磁通量索力检测仪 Magnetic Flux Cable Force Measuring Instrument
JT
2020-04-01实施
2020-02-28发布
中华人民共和国交通运输部 发布 JJG（交通）142—2020
磁通量索力检测仪
检定规程
JJG（交通）142—2020
Verification Regulation of Magnetic Flux
Cable Force Measuring Instrument
归口单位：全国公路专用计量器具计量技术委员会
主要起草单位：交通运输部公路科学研究所
中国合格评定国家认可中心国家道路与桥梁工程检测设备计量站
参加起草单位：交通运输部科学研究院
JT
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）142—2020
本规程主要起草人：
周毅姝（交通运输部公路科学研究所）何华阳（交通运输部公路科学研究所）安平（中国合格评定国家认可中心）曹瑾瑾（国家道路与桥梁工程检测设备计量站）
参加起草人：
冷正威（国家道路与桥梁工程检测设备计量站）陈柳清（国家道路与桥梁工程检测设备计量站）石欣（交通运输部科学研究院）张金凝（国家道路与桥梁工程检测设备计量站）任励硕（国家道路与桥梁工程检测设备计量站）王鹏飞（国家道路与桥梁工程检测设备计量站）
JT JJG（交通）142—2020
目 录
引言 1范围 2概述 3计量性能要求 3.1索力示值误差 3.2索力测量重复性 4通用技术要求 4.1 外观 4.2 铭牌 4.3 可靠性 5计量器具控制 5.1 检定条件 5.2 检定项目 5.3 检定方法 5.4 检定结果处理 5.5 检定周期附录A 磁通量索力检测仪检定记录表附录B 磁通量索力检测仪检定证书内页格式附录 C 磁通量索力检测仪检定结果通知书内页格式
H
JT
I JJG（交通）142—2020
引 言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写
JT
II JJG（交通）142—2020
磁通量索力检测仪检定规程
1范围
本规程适用于磁通量索力检测仪的首次检定、后续检定和使用中检查。 2 概述
磁通量索力检测仪应用于桥梁斜拉索、吊杆、预应力钢筋、钢绞线、缆绳以及锚索等索力测量。
磁通量索力检测仪由磁通量传感器和磁弹仪组成，结构示意图见图1。
1
2
m
说明：
磁通量传感器；2——数据线；3一磁弹仪
图1磁通量索力检测仪结构示意图
磁通量索力检测仪的工作原理是通过分析索内力变化与磁导率变化的关系.计算出拉索索力。 3计量性能要求 3.1索力示值误差
索力示值误差应符合表1的要求。
表1 索力示值误差
磁通量传感器内径标称值R
索力示值最大允许误差
(mm) R<50 50≤R<100 100≤R<200 200≤R≤300
± 1.0% ±2.0% ±2.5% ±3.0%
3.2索力测量重复性
索力测量重复性用变差系数表示，应不大于1%。
1 JJG（交通）142—2020
4通用技术要求 4.1外观 4.1.1磁通量传感器及磁弹仪表面应无明显的凹痕、破损、锈蚀等。 4.1.2磁通量传感器应在显著位置清晰标注内径标称值、量程标称值、型号规格.开机后磁弹仪数字显示完整。 4.2铭牌
磁通量传感器及磁弹仪应具有清晰的铭牌，铭牌内容包括仪器名称、型号、制造厂和出厂编号等。 4.3可靠性
所有结构连接件和电气连接件应安装牢固，不应有松动、脱焊、接触不良等现象。 5计量器具控制 5.1检定条件 5.1.1# 检定环境条件
检定环境条件如下： a）环境温度：20℃±3℃； b） 环境湿度：不大于85%RH； c) 电源电压：110V~240V： d）室内应无振动、无腐蚀气体、无电磁干扰
5.1.2检定器具
检定器具应包括标准测力仪、拉索和张拉设备，结构示意图见图2。标准测力仪的测量范围为10kN~10000kN.准确度等级不低于0.5级.拉索长度应不小于4m.张拉设备加载范围应大于标准测量仪的测量范围。
1
2V
3
说明：
标准测力仪：2 —拉索：3 一张拉设备
1
图2检定器具结构示意图
5.2检定项目
检定项目见表2，检定记录表格式见附录A。
表2检定项目一览表
后续检定
检定项目通用技术要求索力示值误差索力测量重复性注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示。
首次检定
使用中检查
+ + +
+ + +
+
2 JJG（交通）142—2020
5.3检定方法 5.3.1通用技术要求
用目测和手感检查磁通量索力检测仪。 5.3.2索力示值误差
试验过程如下： a）将磁通量传感器安装在试验装置的拉索上，连接磁弹仪与磁通量传感器： b） 启动试验装置，加载力值（F），应满足0.1F≤F≤0.7Fp，（其中，F.为磁通量传
感器量程标称值）； c) 读取标准测力仪示值Fo.和磁弹仪示值Fi:； d) 按式(1)计算第i次索力测量示值误差8；
Fi: Foi
Foi × 100%
(1)
Sri =
式中： 第i次索力测量示值误差，i=1，2，3；
Fi; 磁弹仪显示值（kN），i=1,2,3； Fo.——标准测力仪显示值（kN），i=1,2,3。 e）按照步骤b）~d），重复试验3次，将3次试验中的最大值记为索力示值误差。
5.3.3索力测量重复性
试验过程如下： a) 将磁通量传感器安装在拉索上，连接磁弹仪与磁通量传感器： b) 启动试验装置，加载力值（F），应满足0.1F，≤F≤0.7Fp； c) 读取标准测力仪示值F。和磁弹仪示值F1； d) 读取完毕后，卸载； e) 按照步骤b）~d），重复试验10次，调整加载力值F，保证每次试验的F。值相同： f) 读取磁弹仪示值F的10次测量值，计算其算术平均值F，； g) 按式(2)计算变差系数Cv：
SE F.
(2)
× 100%
Cy :
式中：Cv 变差系数：
Sr 索力测量重复性标准差（kN）按式（3）计算， F- 一磁弹仪示值的算术平均值（kN）。
JT
Z1I(F. -F,)
(3)
Sr =
n-1
式中：F,—磁弹仪示值（kN），i=1,2，,10；
n——测量次数，此处取n=10。
5.4检定结果处理
检定合格的磁通量索力检测仪发给检定证书，检定证书内页格式见附录B。检定不合
3
