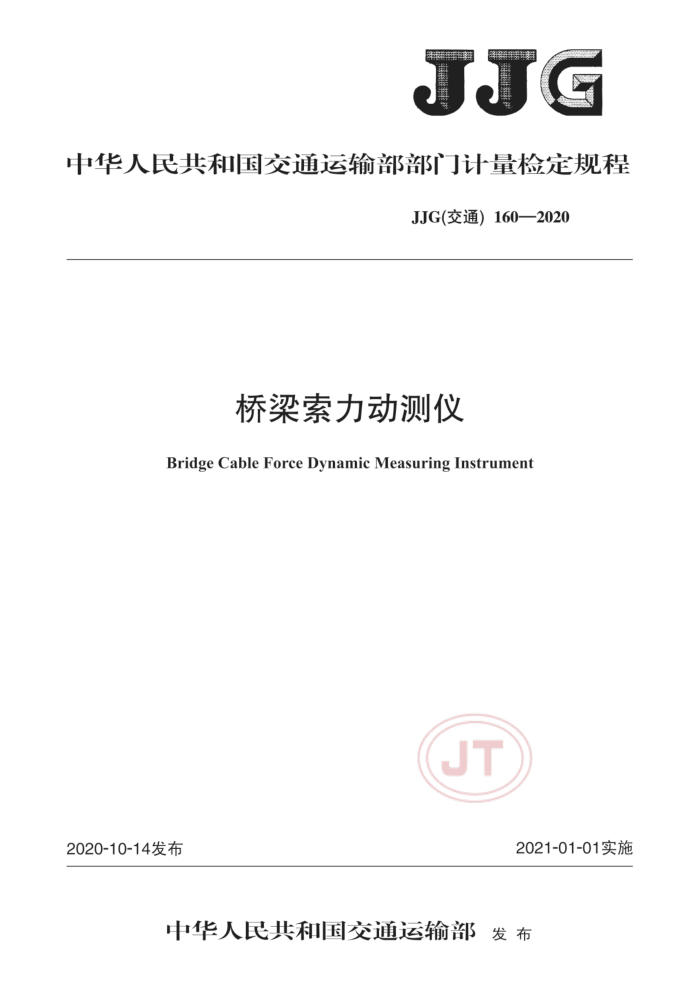

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通）160—2020
桥梁索力动测仪
BridgeCableForceDynamicMeasuringInstrument
JT
2021-01-01实施
2020-10-14发布
中华人民共和国交通运输部发布 JJG（交通）160—2020
桥梁索力动测仪
检定规程
JJG（交通）160- -2020
Verification Regulation of Bridge Cable Force Dynamic Measuring Instrument
归口单位：全国公路专用计量器具计量技术委员会主要起草单位：交通运输部公路科学研究所
国家道路与桥梁工程检测设备计量站
JT
本规程委托全国公路专用计量器具计量技术委员会负责解释 JJG（交通）160—2020
本规程主要起草人：
何华阳（交通运输部公路科学研究所）
周毅姝（交通运输部公路科学研究所）曹瑾瑾（国家道路与桥梁工程检测设备计量站）
张金凝（国家道路与桥梁工程检测设备计量站）
陈柳清（国家道路与桥梁工程检测设备计量站）
JT JJG（交通）160—2020
目 录
引言范围
二I
1 2 3计量性能要求 4通用技术要求 5计量器具控制附录A桥梁索力动测仪检定记录表格式附录B桥梁索力动测仪检定证书内页格式附录C桥梁索力动测仪检定结果通知书内页格式
概述
JT
1 JJG（交通）160—2020
引言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写。
JT
Ⅲ JJG（交通）160—2020
桥梁索力动测仪检定规程
1范围
本规程适用于桥梁索力动测仪的首次检定、后续检定和使用中检查。 2概述
桥梁索力动测仪广泛应用于桥梁斜拉索、吊杆、预应力钢筋、钢绞线、缆绳以及锚索等的索力测量。
桥梁索力动测仪由振动传感器、固定配件、读数仪以及线缆（或无线模块）组成，产品结构示意图如图1所示。
O
/4
图1产品结构示意图
1-振动传感器； 3--读数仪：
4--—线缆（或无线模块）
2-固定配件：桥梁索力动测仪是基于弦振动理论的索力测量设备.其原理是将桥梁拉索等效为张
紧弦，通过测量桥梁拉索振动频率，分析识别出桥梁拉索的振动基频，利用基频与索力的动力学关系计算出桥梁拉索索力。 3计量性能要求 3.1频率示值误差
频率示值误差应不大于0.5%f.Hz±0.01Hz。 注：f为频率标准值。
3.2索力相对示值误差
索力相对示值误差应不大于±2%。 3.3索力测量重复性
索力测量重复性用变差系数表示,变差系数(C.）应不大于1%。 4通用技术要求 4.1外观结构
仪器各部件无明显损坏、锈迹等缺陷。操作按钮应灵活，与设备配合紧密。 4.2铭牌
桥梁索力动测仪应有清晰的铭牌，铭牌内容包括仪器名称、型号、制造厂和出厂编号等。
1 JJG（交通）160—2020
5计量器具控制 5.1 检定条件 5.1.1检定环境条件
检定环境条件要求如下： a)环境温度：23℃±5℃； b)环境湿度：不大于75%RH。 c）室内应无振动和电磁干扰。
5.1.2检定器具
检定器具要求如下： a)振动试验装置应采用标准振动台，标准振动台的频率示值误差应不大于±0.1%。 b)索力试验装置，应包括张拉设备、拉索和标准测力仪。张拉设备的张拉范围为
10kN~8000kN.标准测力仪的测量范围为10kN~8000kN准确度等级应不低于0.5 级。拉索长度应不小于4m。索力试验装置示意图如图2所示。
2
/
图2索力试验装置示意图
1张拉设备； 3————标准测力仪 2-拉索：
5.2检定项目
检定项目见表1，检定记录表格式见附录A。
表1检定项目一览表首次检定
检定项目通用技术要求频率示值误差索力相对示值误差索力测量重复性
使用中检查
后续检定
+ + + +
+ + +
+ +
+
注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示
5.3检定方法 5.3.1通用技术要求
用目测和手感检查桥梁索力动测仪的外观结构和铭牌。 5.3.2频率示值误差
检定步骤如下： a)将桥梁索力动测仪的振动传感器固定在振动试验装置上。
2 JJG（交通）160—2020
b）启动振动试验装置，在被检桥梁索力动测仪频率测量范围内选择加载频率（f.），宜从2Hz、5Hz、10Hz、15Hz、20Hz、25Hz、30Hz中选取。记录振动试验装置输出的频率标准值（f）和被检桥梁索力动测仪的频率示值（f）。
c）按式（1）计算频率示值误差（Af)。
Af=f-f.
(1)
式中： Af—频率示值误差,Hz; ——被检桥梁索力动测仪的频率示值,Hz; f. 一 一频率标准值，Hz。
5.3.3索力相对示值误差
检定步骤如下： a)将桥梁索力动测仪的振动传感器固定在索力试验装置的拉索中部。 b)启动索力试验系统，加载索力标准值（F。），F应满足0.1Fp≤F≤0.7Fp,F,为桥梁
索力动测仪量程标称值。记录索力试验装置输出的索力标准值（F。）和桥梁索力动测仪显示的索力值（F）。
c）按式（2）计算索力相对示值误差（8）。
8-F-F.
×100%
(2)
F.
式中： —索力相对示值误差； F—桥梁索力动测仪显示的索力值,kN； F.索力标准值,kN。
5.3.4索力测量重复性
检定步骤如下： a)将桥梁索力动测仪的传感器固定在试验装置的拉索中部。 b）启动索力试验系统，加载索力标准值（F。），F应满足0.1F。≤F≤0.7F。,F.为桥梁
索力动测仪量程标称值。记录桥梁索力动测仪显示的索力值（F，）。
c)用桥梁索力动测仪重复测量10次并记录每次的索力值（F）。 d)按式（3）计算变差系数（Cv）。
Cv ==×100%
(3)
F
JT
式中： Cy 变差系数；
一标准差.kN，按式（4）计算； F一一索力动测仪示值的算术平均值，kN，按式（5）计算。
s-
Z(F; -F)2 n-1
(4) 3
