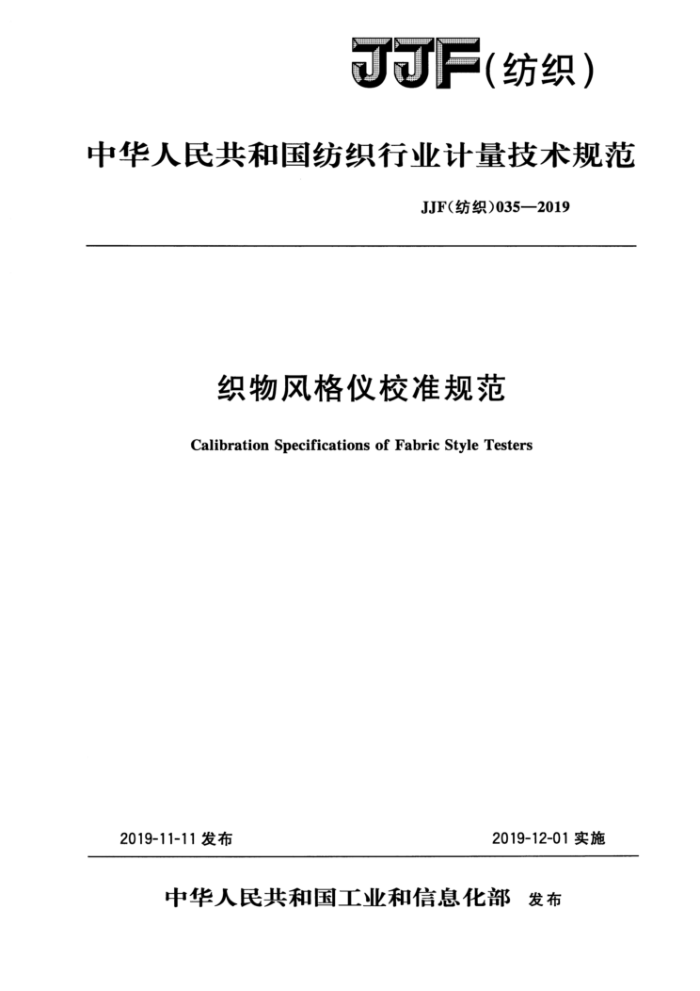

JJF( 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）035—2019
织物风格仪校准规范
Calibration Specifications of Fabric Style Testers
2019-12-01实施
2019-11-11发布
中华人民共和国工业和信息化部发布 JJF（纺织）035—2019
织物风格仪校准规范 Calibration Specifications of
JJF（纺织)035—2019 代替JJF（纺织)035—2006
Fabric StyleTesters
归口单位：中国纺织工业联合会起草单位：河南省纺织产品质量监督检验院
莱州市电子仪器有限公司
本规范委托全国纺织计量技术委员会负责解释 JJF（纺织）035-2019
本规范起草人：
刘晓丹（河南省纺织产品质量监督检验院）胡广（河南省纺织产品质量监督检验院）薛伟（河南省纺织产品质量监督检验院）邱学明（莱州市电子仪器有限公司）张国权（莱州市电子仪器有限公司）原洋（河南省纺织产品质量监督检验院）马珂佳（国家棉花及纺织服装产品质量监督检验中心）邢俊萍（神马实业股份有限公司） JJF（纺象）035--2019
目录
引言 1 范罐。 2 引用文件 3
(Ⅱ) (1) (1) (1) (1) (2) (3) (4) (8) (9) (10) (12) (13) (20)
术语·· 概述·· 计量特性·.
4 5
o80
600
6 校准条件·
000
校准项目和校准方法。 8 校准结果衰达 9 复校时间间隔附录A 织物风格仪校准原始记录参考格式附录B 织物风格仪校准证书（内页）参考格式附录 C 织物风格仪测设不确定度评定示例附录D 织物风格仪标准规定技术要求
7
e
00
9900
ese
08
2ot
80000
980
1 JJF（纺织）035—2019
引言
本规范依据JF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012 《测量不确定度评定与表示》编写。
本规范技术指标参考了GB/T18318.6一2017《纺织品弯曲性能的测定 第6部分：马鞍法》、FZ/T01054一2012《织物表面摩擦性能的试验方法》中的方法B、 FZ/T01145一2018《纺织品机织物交织阻力试验方法》、FZ/T01146一2018《纺织品织物起拱变形试验方法》、FZ/T01147一2018《纺织品织物平整度试验方法》中的回复法中相关技术内容。
本规范是对JJF（纺织）035一2006的修订，与JJF（纺织）035一2006相比，在选用标准器及校准内容方面改动较大。
本规范历次版本发布情况为： —JJG（纺织）045—1991； JJF（纺织）035—2006。
Ⅱ JJF（纺织)035—2019
织物风格仪校准规范
1范围
本规范适用于织物风格仪（以下简称风格仪）的校准，其他相类似的仪器校准可参照本规范执行。 2引用文件
本规范引用了下列文件： GB/T8170数值修约规则与极限数值的表示和判定 FZ/T01147一2018纺织品织物平整度试验方法 JF1071一2010国家计量校准规范编写规则凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语 3.1基准零位zeropositionofbenchmark
测试头平面与测试台平面接触，且负荷显示数值达到自停压力设置值时测试头的位置。
［FZ/T01147—2018，术语和定义3.3] 4概述
风格仪由测力系统和位移测量系统组成，通过拉、压试样，测试各种材料纺织品织物触觉风格特性指标，完成包括摩擦、交织阻力、抗弯压缩、测厚、平整度和起拱等性能的测试。
风格仪的结构原理与平整度测试装置示意图如图1所示。
1 JJF(纺级）035--2019
S
S
10
ss
11
-
图1风格仪结构原理与平整度测试装置示意图
1夹持器：2大试验台：3小试验台：4测试头：5测头换杆：6力传感器：7电动机：
8上留定架：9导向杆：10—丝杠，11—移动座，12下顾定架
风格仪标准规定技术要求见附录D。
5计量特性 5.11 负荷测量系统 5.1.1 负荷零点漂移量：<0.10cN/15min。 5.1.2 负标定点漂移量：<0.10cN/15min 5.1.3 负荷鉴别力：加荷分辨力的1。5倍时，显示负荷值有明显变化。 5.1.4 负荷示值误差：士0.5%或士0.1cN。 5.1.5 负荷示值变动差：≤0.25%或士0.05cN 5.2位移测量系统 5.2.1 位移示值误差：士0.01mm（位移在≤3mm时）
士0.05mm（位移在>3mm时）
5.2.2 位移示值变动性：≤0.01mm； 5.2.3 位移速度误差：土4.0%。 5.3马鞍法弯曲装置 5.3.1 测试头尺寸：宽60mm士0.5mm，高70mm士0.5mm；倒三角形25士0.5° 5.3.2夹持器间距：15mm土0.1mm，钳口至下挡座距离5mm士0.1mm。 5.4织物表面摩擦装置 5.4.1摩擦头尺寸：宽度50mm士0.5mm，长度70mm士0.5mm， 5.4.2摩擦头力值允差：士1%。 5.5平整度测试装置 2 JJF（纺织)035—2019
5.5.1测试头直径：3.57mm±0.06mm。 5.6起拱测试装置 5.6.1压板尺寸：长50mm±2mm，宽20mm±2mm； 5.6.2夹持器内径：g56mm士0.5mm； 5.6.3半球体半径：R24mm士0.1mm； 5.6.4拱高调节圈：12mm士0.1mm。 6校准条件 6.1环境条件 6.1.1环境温度：室温； 6.1.27 相对湿度：≤85%； 6.1.3 供电电源：AC220V士22V； 6.1.4其他条件：风格仪应置于稳固的水平基础上，校准环境应清洁，周围无腐蚀性介质，无影响仪器正常工作的电磁干扰和机械振动。 6.2校准用设备
校准用设备见表1。
表1校准用设备
准确度等级或最大允许误差（MPE) M,级或士0.1%
序号 标准器名称
测量范围、分度值或分辨力
数量
标准力值磁码 测量范围：（0.01～200）cN
1
1
测量范围：（0~25）mm，分度值：0.001mm 测量范围：25mm、50mm
千分尺
±4 μm
2
1
各1个各1个各1个
±2μm ±3μm 四等
千分尺校对量杆 测量范围：75mm、100mm
3
0.5mm、3mm、25mm、 50mm、75mm、100mm 测量范围：（0~150）mm，分度值：0.02mm 测量范围：（0~90)°，分度值：5' 测量范围：0.1s~1h，分辨力：0.01s 测量范围：（0~150）mm，分度值：0.5mm 测量范围：（10～320）g，分度值：0.001g
量块
±0.03mm
游标卡尺
5
1
角度尺
±5'
6
1
电子秒表
±0.10 s
1
7
±0.10mm
8
钢直尺
1
①级
电子天平
9
1
3
