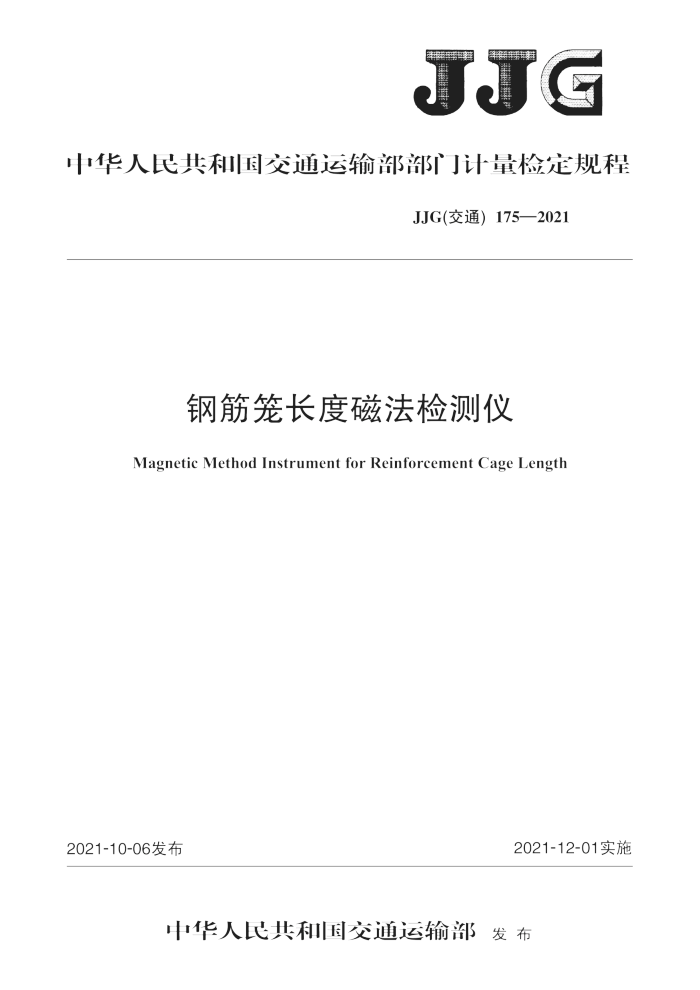

JJG
中华人民共和国交通运输部部门计量检定规程
JJG(交通)175—2021
钢筋笼长度磁法检测仪
Magnetic Method InstrumentforReinforcement CageLength
2021-12-01实施
2021-10-06发布
中华人民共和国交通运输部发布 JJG（交通）175—2021
钢筋笼长度磁法检测仪
检定规程
JJG（交通）175—2021
Verification Regulation of Magnetic Method Instrument for Reinforcement Cage Length
归口单位：全国水运专用计量器具计量技术委员会
主要起草单位：中交二航局建筑科技有限公司
交通运输部天津水运工程科学研究所
参加起草单位：武汉岩海工程技术有限公司
湖北省计量测试技术研究院
本规程委托全国水运专用计量器具计量技术委员会负责解释 JJG（交通）175—2021
本规程主要起草人：
洪帆（中交二航局建筑科技有限公司）韩鸿胜（交通运输部天津水运工程科学研究所）张阳（中交二航局建筑科技有限公司）
参加起草人：
熊彪（中交二航局建筑科技有限公司）关欣（中交二航局建筑科技有限公司）居炎飞（中交二航局建筑科技有限公司）周振杰（交通运输部天津水运工程科学研究所）刘劲（中交二航局建筑科技有限公司）闵祥龙（中交二航局建筑科技有限公司）李元科（中交二航局建筑科技有限公司）刘宏华（武汉岩海工程技术有限公司）李艳（湖北省计量测试技术研究院） JJG（交通）175—2021
目 录
引言· 1范围
1
概述 3计量性能要求 4通用技术要求 4.1外观. 4.2铭牌. 5计量器具控制· 5.1 检定条件. 5.2 检定项目. 5.3 检定方法： 5.4 检定结果的处理 5.5 检定周期附录A 钢筋笼长度磁法检测仪检定记录表格式附录B 钢筋笼长度磁法检测仪检定证书内页格式附录 C 钢筋笼长度磁法检测仪检定结果通知书内页格式
2
1 JJG（交通）175—2021
引言 言
本规程依据JJF1002一2010《国家计量检定规程编写规则》编写
Ⅲ JJG（交通）175—2021
钢筋笼长度磁法检测仪检定规程
1范围
本规程适用于钢筋笼长度磁法检测仪的首次检定、后续检定和使用中检查。 2概述
钢筋笼长度磁法检测仪（以下简称“磁法仪”）主要用于检测灌注桩内钢筋笼的长度，也可用于检测钢管桩、钢板桩以及带钢板连续墙体的深度。
磁法仪主要由主机、计数器和磁感应探头等组成。磁法仪的结构组成如图1所示。
图1磁法仪结构组成示意图
一主机： 2-计数器； 3——磁感应探头钢筋笼长度磁法检测仪通过在桩基附近的钻孔中连续密集测量钢筋笼内或附近部分
的地磁要素沿钻孔深度方向受钢筋笼影响的变化，自动绘制出磁场强度随深度的变化曲线从而准确直观的反应灌注桩内钢筋笼的埋设深度、长度。
3计量性能要求 3.1磁场强度测量范围：-99999nT~+99999nT。 3.2磁场强度分辨力：应不大于50nT。 3.3磁场强度示值误差：最大允许误差为±150nT。 3.4磁场强度转向差：应不大于300nT。 3.5深度示值误差：最大允许误差为±0.5m。 4通用技术要求 4.1外观
磁法仪外观应无裂纹，涂覆层无脱落，文字和标志清晰，紧固部件无松动。 4.2铭牌
磁法仪应有清晰的铭牌，标有产品名称、型号、生产厂家、出厂编号及出厂日期等。
5计量器具控制 5.1检定条件 5.1.1检定环境条件
1 JJG（交通）175—2021
检定环境条件要求如下： a)室温:23℃±5℃； b)相对湿度：不大于80%； c）检定区域内无强磁场干扰。
5.1.2检定设备
检定设备及要求见表1。
表1检定设备及要求
检定设备
性能要求
测量范围：-100000~+100000nT；分辨力：0.1nT；最大允许误差：±50nT 测量范围：0~5m; 准确度等级：二级分辨力：10μA；最大允许误差：±0.1%FS 均匀区直径：不小于250mm；屏蔽效果：优于15nT 线圈直径：不小于300mm 有效检测长度：不小于5m
磁通门磁强计
标准钢卷尺
直流恒流源
屏蔽桶
磁场发生器检定台
5.2 检定项目
检定项目见表2，检定原始记录表见附录A。
表2检定项目
序号 1 2 3 4 5 6 7 注：凡需检定的项目用“+”表示，不需检定的项目用“-”表示 5.3 检定方法 5.3.1外观
检定项目
首次检定 后续检定
使用中检查
外观铭牌
+ + + + + +
+ + + + + + +
+
+
磁场强度测量范围磁场强度分辨力磁场强度示值误差磁场强度转向差深度示值误差
.
+
采用目测和手检的方式检查外观。
2 JJG（交通）175—2021
5.3.2铭牌
采用目测的方式检查铭牌。 5.3.3磁场强度测量范围
将磁场发生器放置在屏蔽桶中，磁通门磁强计的磁感应探头和被检磁法仪的磁感应
探头分别水平放置于磁场发生器内部，磁场发生器接通直流恒流源，调节直流恒流源电流使磁通门磁强计显示-100μT的磁场强度，记录被检磁法仪磁场强度示值，然后改变电流方向使磁通广门磁强计显示100T的磁场强度，再次记录被检磁法仪磁场强度示值，被检磁法仪两次示值区间即为被检磁法仪的磁场强度测量范围。 5.3.4磁场强度分辨力
调节直流恒流源的电流使磁通门磁强计测得的磁场强度以5nT步进变化，当被检磁法仪磁场强度示值发生改变时，磁通门磁强计测得的磁场强度总变化量即为被检磁法仪的磁场强度分辨力。 5.3.5磁场强度示值误差
磁场强度示值误差检定步骤如下： a）根据被检磁法仪的测量范围，在量程范围内均匀选取不少于7个检定点（包含零点
和满量程点）。
b）调节直流恒流源电流，使磁场发生器中心产生各个检定点相应的磁场强度，分别记录磁通门磁强计和被检磁法仪测得的磁场强度示值，
c）按式（1）计算被检磁法仪的磁场强度示值误差，取各检定点的磁场强度示值误差绝对值最大值为磁场强度示值误差检定结果。
B, - Bo
m= Brs 0×100%
(1)
式中： ——各检定点被检磁法仪测得的磁场强度示值误差； B：各检定点被检磁法仪测得的磁场强度示值,nT； Bo—各检定点磁通门磁强计测得的磁场强度示值，nT； Brs——被检磁法仪磁场强度测量范围,nT。
5.3.6磁场强度转向差
缓慢转动磁感应探头一周，并记录被检磁法仪磁场强度在90°、180°、270°和360°时的示值，取最大值减最小值之差作为磁场强度转向差的检定结果。 5.3.7深度示值误差 5.3.7.1被检磁法仪线缆有刻线时深度示值误差检定方法
被检磁法仪线缆有刻线时，深度示值误差的检定步骤如下： a)将标准钢卷尺尺带和被检磁法仪线缆平行铺在检定台上，并通过检定台上的压紧
装置紧固。
b）使用检定台的调零机构将被检线缆的5m处线纹与标准钢卷尺的零值线纹中心对齐，测量被检线缆5m刻线处标准钢卷尺的示值.并按式（2）计算被检线缆该测量段的示值误差。
(2) 3
△L = L - Lo
