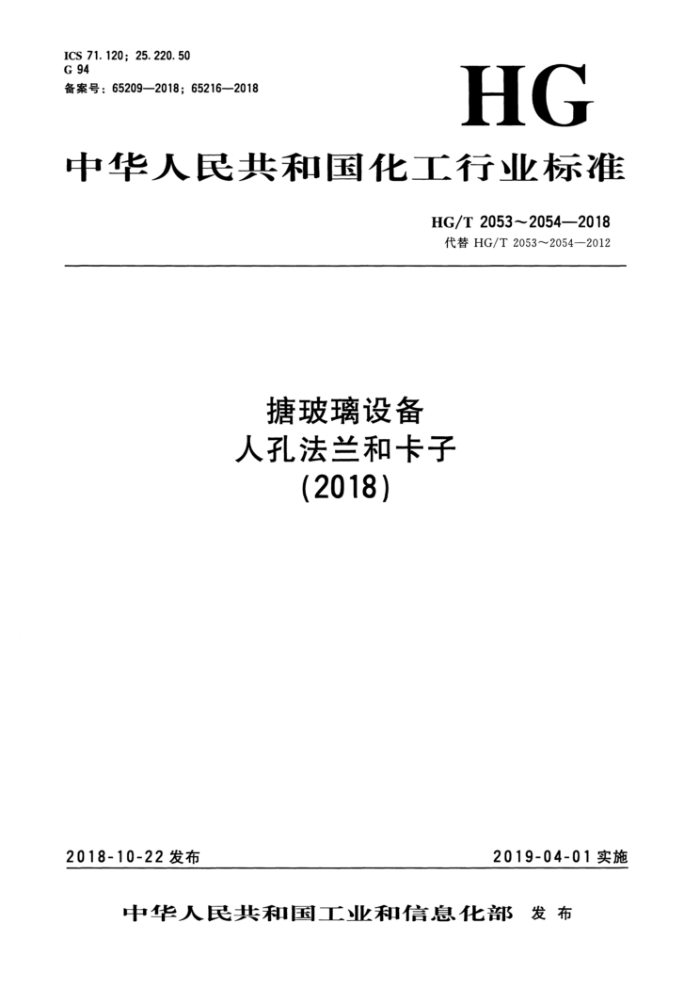

ICS71.120;25.220.50 G94 餐号：65209—201865216--2018
HG
中华人民共和国化工行业标准
HG/T205320542018 代替HG/T20532054—2012
塘玻璃设备人孔法兰和卡子
(2018)
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 目 录
HG/T20532018 塘玻璃设备 人孔法兰 HG/T2054-2018 塘玻璃设备 卡子
(1) (9)
966960
0000
1 ICS71.120;25.220.50 G94 备案号：65209-2018
HG
中华人民共和国化工行业标准
HG/T 2054-2018 代替HG/T2054—2007
塘玻璃设备卡子 Glass-limed vessels-Clamps
2019-04-01实施
2018-10-22发布
中华人民共和国工业和信息化部 发布 HG/T2054—2018
前言
本标准按照GB/T1.1---2009给出的规则起章。 本标准代替HG/T20542007《玻璃设备 卡子》。与HG/T2054--2007相比，除编辑性修
改外主要技术变化如下：
一增加了附录A，将原标准中B型卡子的要求放人附录A； -对卡子的部分尺寸进行了修订；对原标准中的卡子抽样检验方法进行了修订；一一对下卡螺纹的生产方式、基本尺寸和公差进行了规范。 本标准由中国石油和化学工业联合会提出。 本标准由全国据玻璃设备标准化技术委员会 （SAC/TC72）归口。 本标准起草单位：靖江市方大锻造有限公司、苏州市协力化工设备有限公司、江苏扬阳化工设备
制造有限公司。
本标准主要起草人：洪杰、张延经、钱建丰、朱宏志。 本标准所代替标准的历次版本发布情况为：
HG5-269-1969;HG5-269—1979;HG/T2054—1991，HG/T2054-2007。
(11)
I HG/T2054—2018
塘玻璃设备卡子
1范围
本标准规定了塘玻璃设备用卡子的型式、基本参数、主要尺寸、要求以及出厂文件、包装、运输和贮存。
本标准适用于设计温度大于一20℃～200℃，设计压力小于或等于1.0MPa的塘玻璃设备用卡子。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 41 六角螺母 C级 GB/T 90.1 紧固件 验收检查 GB/T 97.1 平垫圈 A级 GB/T 196 普通螺纹 基本尺寸 GB/T 197 普通螺纹 公差 GB/T 699 优质碳素结构钢 GB/T 1348 球墨铸铁件 GB/T 3077 合金结构钢 GB/T 5784 六角头螺栓细杆B级 GB/T6170 1型六角螺母
型式、基本参数及主要尺寸
3
3. 1 塘玻璃A型卡子结构型式见图1，图1中标注的零部件明细见表1，基本参数及主要尺寸见表2。
(13)
1 HG/T2054—2018
图1A型卡子结构型式
(14) HG/T2054—2018
表1A型卡子明细表
序号 名称 标准编号 数量 1 螺母 GB/T 6170 1 2 垫圈 GB/T 97. 1 1
材料 8级 200HV 35
技术要求
-
一
GB/T 699 GB/T 3077 GB/T 699 GB/T 3077
使用状态：正火使用状态：调质使用状态：正火使用状态：调质
上卡
3
40Cr，30CrMoA，35CrMoA， 35CrMoVA，25Cr2MoVA
1
35
下卡
40Cr，30CrMoA，35CrMoA， 35CrMoVA，25Cr2MoVA
4
1
表 2 A型卡子尺寸表长度 mm
卡距 mm h1 60~80 162 14 80~95 177 14 60~80 180 20
宽度 mm
厚度 mm
规格 d,
参考质量
h h2 h3 h4 hs h6 h7 d2 a1 a2 03 a4 b b1 b2 kg
14 40 50 70 14 10 12 18 50 31 20 10 0. 65 14 40 50 70 14 10 12 18 50 31 20 10 0. 8 20 46 54 90 16 11 12 20 60 36 26 10 0. 7 20 46 54 90 16 11 12 20 60 36 26 10 1. 0 20 46 54 90 16 11 12 20 60 36 26 10 1. 3 22 50 58 105 20 12 14 24 72 42 30 10 1. 5
M12X80 M12×95 M16X80 M16X100 75~100 200 20 M16X120 100~120 220 20 M20X85
4
5
5
5
65~85 195 25
5
M20X100 80~100 210 25 5 22 50 58 105 20 12 14 24 72 42 30 10 1. 8
22 50 58 105 20 12 14 24 72 42 30 10 2. 0 25 60 68 120 24 13 16 28 82 48 34 10 2. 3 25 60 68 120 24 13 16 28 82 34 10 2. 5
95~120 230 25 75~95 232 35
M20X120 M24X95 M24X115 95~115 252 35 M24X135 115~135 272 35
3
0
6
25 60 68 120 24 13 16 28 82 48 34 10 2. 8
6
M27X120 85~120 270 40 6 32 66 74 145 27 14 16 29 92 60 40 10 4. 4 M27X155 120~155 305 40 D 32 66 74 145 27 14 16 29 92 60 40 10 4. 6 M27X190 155~190 340 40 6 32 66 74 145 27 14 16 29 92 60 40 10 5. 0 M30X120 85~120 286 45 6 40 76 83 180 30 15 16 31 110 70 70 10 4. 6
120~155 321 45 6 40 76 83 180 30 15 16 31 110 70 70 10 4. 8 155~190 356 45 6 40 76 83 180 30 15 16 31 110 70 70 10 5. 2
M30X155 M30X190
3. 2 玻璃A型卡子材料及材料标记见表3。
表3 A型卡子材料及材料标记
材料名称卡子类型和材料标记
35 A1
40Cr A2
30CrMoA
35CrMoA 35CrMoVA 25Cr2MoVA
A3
A4
A5
A6
3. 3 塘玻璃B型卡子的技术要求参见附录A。
(15)
3 HG/T2054—2018 3.4标记及其示例：
以符合HG/T2054、型式为A型、材料为35、螺纹直径为M24、最大卡距为115mm、生产厂厂名代号为XX的卡子为例，其标记为：
塘玻璃设备卡子HG/T2054—A1-24×115—XX
标记中各要素的含义如下： A1——材料为35的A型卡子；
24×115—螺纹直径为M24，最大卡距为115mm；
XX——生产厂厂名代号为XX。
要求
4
h max hmin 下进行拉伸，卡距相对伸长率等于15%时即认为破坏。
4.1 卡子应在平均卡距(
平片
2
4. 2 卡子拉伸破坏载荷不得小于表4的规定。
表4 4卡子最小拉伸破坏载荷
单位为千牛
卡子材料 螺纹直径M12 螺纹直径M16 螺纹直径M20 螺纹直径M24 螺纹直径M27 螺纹直径M30 35
43 66 57 68 68 68
81 123 107 128 128 128
122 184 158 193 200 200
176 264 228 278 289 289
230 345 298 364 377 377
280 421 364 443 460 460
40Cr 30CrMoA 35CrMoA 35CrMoVA 25Cr2MoVA 4. 3 螺纹： 4. 3.1 下卡的螺纹应采用滚轧的方式制造。 4.3.2 螺纹的基本尺寸应符合GB/T196的要求。 4.3.3 螺纹的公差应符合GB/T197的要求。 4. 4 每批卡子制造完成后，应按表5的要求比例进行尺寸抽检，并出具报告。
注：由同一牌号、同一炉号、同一轧批号的钢材制造，同一热处理制度（炉次）的卡子为一批。
表5卡子尺寸抽检比例
抽查样品数量/只
产品生产数量/只
500以内 500~1000 1000以上
2 3 4
4.5 5每批卡子制造完成后，应按GB/T90.1的要求对卡子的伸长率和抗拉强度进行抽样检查验收，抽样检测的合格质量水平选取AQL=1.5，依据4.1、4.2的规定进行检测结果判定。
