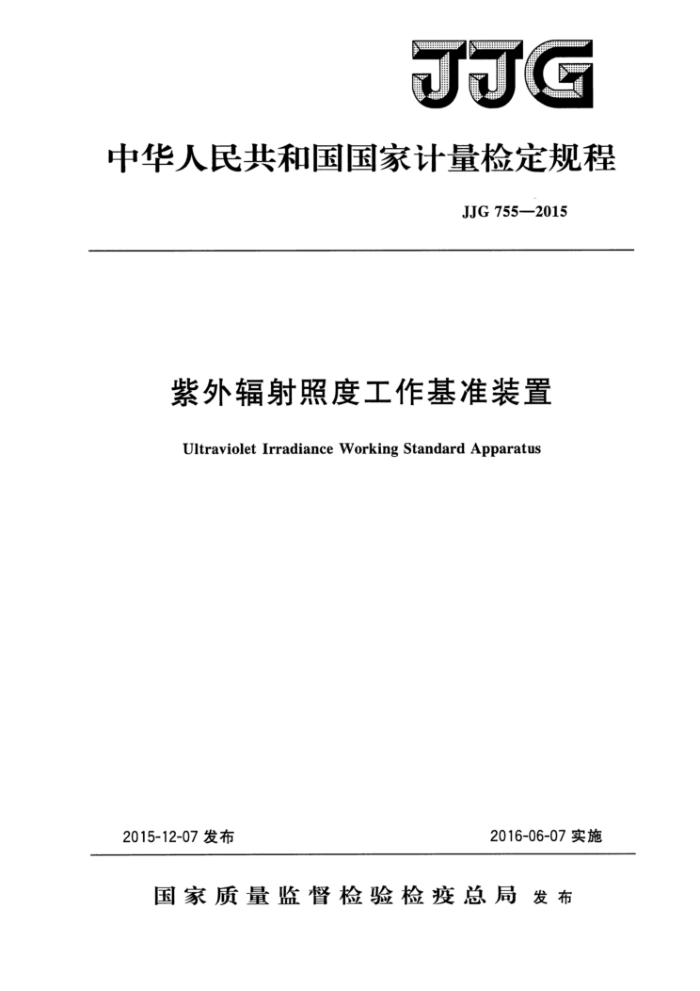

JJG
中华人民共和国国家计量检定规程
JJG755—2015
紫外辐射照度工作基准装置
Ultraviolet Irradiance Working Standard Apparatus
2015-12-07发布
2016-06-07实施
国家质量监督检验检疫总局发布 JJG755—2015
紫外辐射照度工作基准装置
检定规程
JJG755—2015 代替JJG755—1991
Verification Regulation of Ultraviolet Irradiance
Working Standard Apparatus
归口单位：全国光学计量技术委员会主要起草单位：中国计量科学研究院
北京师范大学
参加起草单位：北京市计量检测科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG755-2015
本想程主要起草人
代彩红（中国计量科学研究院）吴志峰（中国计量科学研究院）张保洲（北京师范大学）
参加起草人：
王彦飞（中国计量科学研究院）
张卿贤（北京市计量检测科学研究院） JJG755—2015
目 录
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) （3) (3) (4) (5) (10) (10) (11) (12)
引言 1燕国 2引用文件·· 3概达· 4计量性能要求 4.1 装置的光谱响应与波段划分..。 4.2装置的年变化率***0。 4.3 工作基准紧外辑射照度计的零值误差（满量程FS） 4.4 工作基准紫外辑射照度计的长波响应误热· 4.5 工作基准紫外辐射照度计的余弦特性（方向性响应） 4.6 工作基准紫外辑射照度计的非线性误差 4.7 工作基准紫外据射照度计的换挡误差. .4.8 工作基准紫外辆射照度计的疲劳误差 4.9 工作基准紫外射照度计的最大允许相对示值误差. 5 用技术要求· 6计量器具控制 6.1 检定条件.. 6.2 检定项目 6.3 检定方法. 6.4 检定结果的处理.·... 6.5 检定周期++** 附录A检定证书和检定结果通知书内页格式 09090 附录B检定原始记录附录C 工作基准紫外插射照度计的测量不确定度评定实例（UV-A波段） 000s8(14)
..
100
88
0e
so
e
89
I JJG7552015
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辆射计意名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1002《国家计量检定规程编写规》共同构成支撑本规程制修订工作的基础性规范。
与JJG755--1991相比，除编辑性修改外，本规程主要技术变化如下
新规程中去撑“SUV-1”，将紫外辑射照度计改为“工作基准紫外辑射照度计
（见3)
一在保留原规程四个波段的基础上（原规程的UVB波段在本规程中命名为
UV-310，UVA，波段命名为UV-365，UVC波段命名为UV-254），新增国际照明委员会CIE建议的三个波段范图：UV-A，UV-B和UV-C（见4.1）
修改了紫外光谱辐射照度比较测量装置的组成结构示意图（见6.1.1.3中
图3）
修改了紫外辐射照度工作基准装置的年变化率，工作基准紫外插射照度计的零
值误差、长波响应误差、余孩特性（方向性响应》误差、非线性误差、换挡误差、疲劳误差、相对示值误整等的技术指标要求（见4.2~4.9）与检定方法（见6.3.3~ 6.3.10)
修改了测量不确定度评定实例（见附录C）。 本规程历次版本的发布情况为：
-JJG7551991。
I JJG7552015
紫外辐射照度工作基准装置检定规程
1范围
本规程适用于紫外辐射照度工作基准装置的首次检定、后续检定和使用中检查。
2引用文件
本规程引用下列文件： JJG384光谱辐射照度标准灯凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
国际照明委员会CIE将紫外辐射划分为UV-A（315nm～400nm）、UV-B （280nm~315nm）和UV-C（100nm~280nm）三个波段。由于100nm～200nm的紫外辐射在空气中被强烈吸收，因此对于UV-C波段，本规程仅考虑200nm～280nm 波长范围。
紫外辐射照度工作基准装置每个波段各由三台工作基准紫外辐射照度计组成。工作基准紫外辐射照度计是传递UV-A、UV-B、UV-C、UV-At、UV-365、UV-310、 UV-254等波长的紫外辐射照度量值的标准器具，主要由探测器、放大电路和显示仪表组成。其中探测器一般由光电探测器件、滤光器（带通玻璃或干涉滤光器）和漫射器组成。图1是工作基准紫外辐射照度计探测器的通用组成结构示意图，其量值通过光谱辐射照度比较替代法溯源至光谱辐射照度国家基准。
漫射器
滤光器
紫外辐射
光电测器件
图1工作基准紫外射照度计探测器的通用组成结构示意图
4计量性能要求 4.1装置的光谱响应与波段划分
UV-A波段：315nm~400nm，峰值波长入，=365nm土5nm UV-B波段：280nm～315nm，峰值波长入，=297nm士5nm UV-C波段：200nm~280nm，峰值波长入，=254nm士5nm UV-A，波段：320nm390nm，峰值波长入，=365nm±5nm UV-365波段：峰值波长入，=365nm士2nm，峰值半高宽度A>≤10nm
1 JJG755-2015
UV-310波段：290nm~320nm，峰值波长入。=310nm士5nm UV-254波段：峰值波长入。=254nm土2nm，峰值半高宽度A>≤10nm
4.2装置的年变化率
UV-A、UV-A1、UV-365波段不超过士2.0%；UV-B和UV-310波段不超过士2.5%，UV-C和UV-254波段不超过士3.0%。 4.3工作基准紫外辐射照度计的零值误差（满量程FS）
工作基准紫外辐射照度计的零值误差（满量程FS）应不超过士1.0%。 4.4工作基准紫外辐射照度计的长波响应误差
工作基准紫外辐射照度计的长波响应误差应不超过表1的要求。
表1工作基准紫外辐射照度计的长波响应误差绝对值要求波段
长波响应误差/%
UV-A UV-B UV-C UV-A; UV-365 UV-310 UV-254
10 10 20 10 15 15 20
4.5工作基准紫外辐射照度计的余弦特性（方向性响应）
工作基准紫外辐射照度计的余弦特性（方向性响应）误差≤5.5%。
4.6工作基准紫外辐射照度计的非线性误差
工作基准紫外辐射照度计的非线性误差优于士1.0%。
4.7工作基准紫外辐射照度计的换挡误差
工作基准紫外辐射照度计的换挡误差优于士1.0%。
4.8工作基准紫外辐射照度计的疲劳误差
工作基准紫外辐射照度计的疲劳误差的绝对值1.5%。 4.9工作基准紫外辐射照度计的最大允许相对示值误差
UV-A、UV-A,和UV-365波段工作基准紫外辐射照度计的最大允许相对示值误差优于士4.0%；UV-B、UV-310、UV-C和UV-254波段工作基准紫外辐射照度计的最大允许相对示值误差优于士5.0%。
5通用技术要求
工作基准紫外辐射照度计的铭牌应标出商标、型号、产品号和出厂日期，对其使用的电源和操作中的安全防护应给出准确、醒目的说明性标记。
工作基准紫外辐射照度计应工作正常。光电探测器的接收面、滤光器和漫射器的表
2 TIG7552015
面应清洁无损伤。不允许有明显的划痕、班点、指纹等缺陷。显示部分和按键等不应有影响正常工作的缺陷。
工作基准紫外辐射服度计如带有光衰减器，光衰减器应完好无损，并标明衰减率。 工作基准紫外辐射照度计的光谱响应范固应符食4。1的规定。
6计量器具控制
6.1检定条件 6.1.1检定用设备 6.1.1.1光谱辐射照度标准灯
光谱辐射照度标准灯用于提供紫外波段的光谱辅射照度：其量值潮源至光谱辆射照度国家基准，
光谱输射照度标准灯用直流稳压源供电。典型的电测和供电电路见图2。标准电阻为0.01级，0.010，额定电流≥10A。数字电压表的准磷度等级不低于0.01级。 直流稳压电源的电压≥110V，电流≥10A，输出电压连续可调。电源的调节细度 ≤0.001A。电压随时间的漂移5×10-/h。
光谱输射照度标准灯的操作使用、保存以及技术指标要求参见JJG384《光谱辐射照度标准灯》检定规程。
橄灌灯
X 数字电压装
标准电阻
激字电压表
宣流徽压源（电压电流速可调）
图2光谱辆射照度标准灯直流供电及电测控制线路图
6.1.1.2紫外辐射调
不同波段的紫外辑射源各一组（只）。 UV-A、UV-A，和UV-365波段的紫外辐射激采用黑光型高压汞灯、高压汞灯、
UV-A荧光紫外灯、金属卤素灯、LED光源（365nm）等，UV-B和UV-310波段采用 UV-B荧光紫外灯等，UV-C波段采用低压汞灯。为减小光谱不匹配误差，应针对不间的紫外辐射源分别得到一组工作基准紫外辐射照度计的修正因子。在进行下一级紫外射照度计量值传避时，根据检定紫外辐射源的光谱分布类型，选择相应的修正因子。
各种紫外辐射源的紫外辐射变化率在15min内不超过士1.0%，紫外辐射源的实际
3
