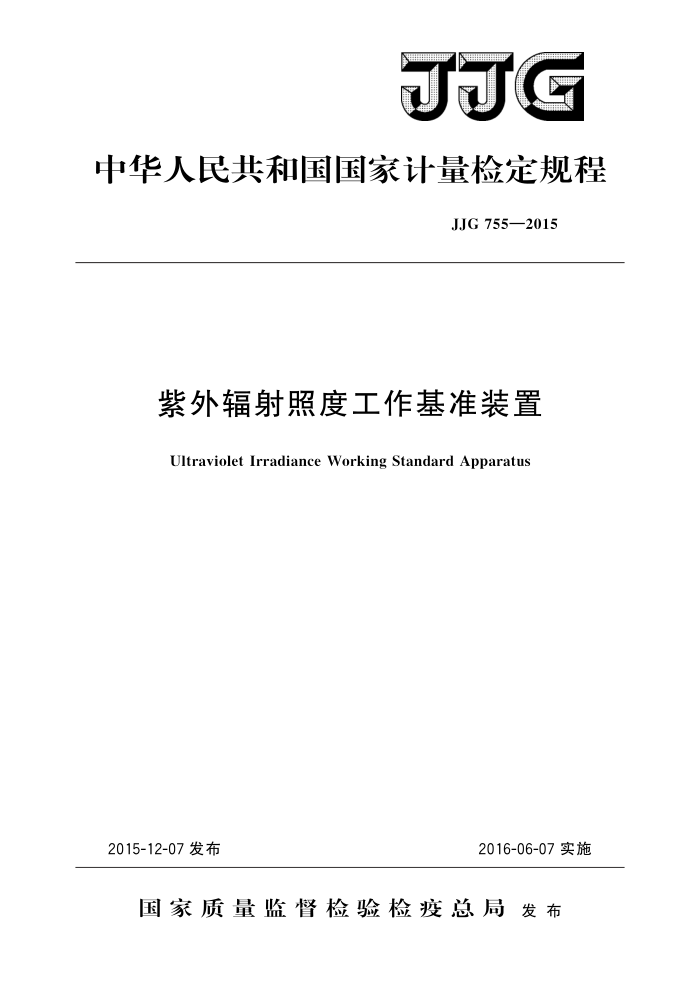

JJG
中华人民共和国国家计量检定规程
JJG755—2015
紫外辐射照度工作基准装置
Ultraviolet Irradiance Working Standard Apparatus
2016-06-07实施
2015-12-07发布
国家质量监督检验检疫总局发布 JJG 755—2015
紫外辐射照度工作基准装置
检定规程
JJG 755—2015 代替JJG755—1991
Verification Regulation of Ultraviolet Irradiance
Working Standard Apparatus
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院
北京师范大学
参加起草单位：北京市计量检测科学研究院
本规程委托全国光学计量技术委员会负责解释 JJG755—2015
本规程主要起草人：
代彩红（中国计量科学研究院）吴志峰（中国计量科学研究院）张保洲（北京师范大学）
参加起草人：
王彦飞 （中国计量科学研究院）张卿贤（北京市计量检测科学研究院） JJG755—2015
目 录
引言 1 范围·
(Ⅱ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (4) (5) (10) (10) (11) (12) (14)
引用文件· 3 概述. 4 计量性能要求 4.1装置的光谱响应与波段划分： 4. 2 装置的年变化率.. 4.3 工作基准紫外辐射照度计的零值误差（满量程FS) 4. 4 工作基准紫外辐射照度计的长波响应误差· 4. 5 工作基准紫外辐射照度计的余弦特性（方向性响应） 4.6 工作基准紫外辐射照度计的非线性误差.. 4. 7 工作基准紫外辐射照度计的换挡误差· 4.8 工作基准紫外辐射照度计的疲劳误差 4. 9 工作基准紫外辐射照度计的最大允许相对示值误差.·
2
通用技术要求计量器具控制
5
6
6.1 检定条件 6.2 检定项目. 6.3 检定方法 6.47 检定结果的处理 6.5 检定周期·· 附录A检定证书和检定结果通知书内页格式附录B检定原始记录附录C 工作基准紫外辐射照度计的测量不确定度评定实例（UV-A波段）
- JJG755—2015
引言
JJF1001《通用计量术语及定义》、JJF1032《光学辐射计量名词术语及定义》、 JJF1059.1《测量不确定度评定与表示》和JJF1002《国家计量检定规程编写规则》共同构成支撑本规程制修订工作的基础性规范。
与JJG755一1991相比，除编辑性修改外，本规程主要技术变化如下：
新规程中去掉“SUV-1”，将紫外辐射照度计改为“工作基准紫外辐射照度计”
（见3)；
一在保留原规程四个波段的基础上（原规程的UVB波段在本规程中命名为
UV-310，UVA，波段命名为UV-365，UVC波段命名为UV-254），新增国际照明委员会CIE建议的三个波段范围：UV-A，UV-B和UV-C（见4.1）；
修改了紫外光谱辐射照度比较测量装置的组成结构示意图（见6.1.1.3中
图3)；
修改了紫外辐射照度工作基准装置的年变化率，工作基准紫外辐射照度计的零
值误差、长波响应误差、余弦特性（方向性响应）误差、非线性误差、换挡误差、疲劳误差、相对示值误差等的技术指标要求（见4.2～4.9）与检定方法（见6.3.3～ 6.3.10);
修改了测量不确定度评定实例（见附录C）。 本规程历次版本的发布情况为：
-
JJG 755—1991。
II JJG755—2015
紫外辐射照度工作基准装置检定规程
1范围
本规程适用于紫外辐射照度工作基准装置的首次检定、后续检定和使用中检查。
2 引用文件
本规程引用下列文件： JJG384光谱辐射照度标准灯凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。
3概述
国际照明委员会CIE将紫外辐射划分为UV-A（315nm～400nm）、UV-B （280nm~315nm）和UV-C（100nm~280nm）三个波段。由于100nm～200nm的紫外辐射在空气中被强烈吸收，因此对于UV-C波段，本规程仅考虑200nm～280nm 波长范围。
紫外辐射照度工作基准装置每个波段各由三台工作基准紫外辐射照度计组成。工作基准紫外辐射照度计是传递UV-A、UV-B、UV-C、UV-A1、UV-365、UV-310、 UV-254等波长的紫外辐射照度量值的标准器具，主要由探测器、放大电路和显示仪表组成。其中探测器一般由光电探测器件、滤光器（带通玻璃或干涉滤光器）和漫射器组成。图1是工作基准紫外辐射照度计探测器的通用组成结构示意图，其量值通过光谱辐射照度比较替代法溯源至光谱辐射照度国家基准。
漫射器
滤光器
紫外辐射
光电探测器件
图1工作基准紫外辐射照度计探测器的通用组成结构示意图
4计量性能要求
4.1装置的光谱响应与波段划分
UV-A波段：315nm～400nm，峰值波长入，=365nm±5nm UV-B波段：280nm~315nm，峰值波长入，=297nm士5nm UV-C波段：200nm～280nm，峰值波长入，=254nm土5nm UV-A波段：320nm~390nm，峰值波长入，=365nm±5nm UV-365波段：峰值波长入，=365nm土2nm，峰值半高宽度△入≤10nm
1 JJG755—2015
UV-310波段：290nm~320nm，峰值波长入。=310nm土5nm UV-254波段：峰值波长入。=254nm土2nm，峰值半高宽度△入≤10nm
4.2装置的年变化率
UV-A、UV-A1、UV-365波段不超过士2.0%：UV-B和UV-310波段不超过士2.5%；UV-C和UV-254波段不超过士3.0%。 4.3工作基准紫外辐射照度计的零值误差（满量程FS）
工作基准紫外辐射照度计的零值误差（满量程FS）应不超过士1.0%。 4.4工作基准紫外辐射照度计的长波响应误差
工作基准紫外辐射照度计的长波响应误差应不超过表1的要求。
表1工作基准紫外辐射照度计的长波响应误差绝对值要求波段
长波响应误差/%
UV-A UV-B UV-C UV-Ai UV-365 UV-310 UV-254
10 10 20 10 15 15 20
4.5工作基准紫外辐射照度计的余弦特性（方向性响应）
工作基准紫外辐射照度计的余弦特性（方向性响应）误差≤5.5%。 4.6工作基准紫外辐射照度计的非线性误差
工作基准紫外辐射照度计的非线性误差优于士1.0%。 4.7工作基准紫外辐射照度计的换挡误差
工作基准紫外辐射照度计的换挡误差优于士1.0%。 4.8工作基准紫外辐射照度计的疲劳误差
工作基准紫外辐射照度计的疲劳误差的绝对值≤1.5%。 4.9工作基准紫外辐射照度计的最大充许相对示值误差
UV-A、UV-A,和UV-365波段工作基准紫外辐射照度计的最大允许相对示值误差优于士4.0%；UV-B、UV-310、UV-C和UV-254波段工作基准紫外辐射照度计的最大允许相对示值误差优于士5.0%。
5通用技术要求
工作基准紫外辐射照度计的铭牌应标出商标、型号、产品号和出厂日期，对其使用的电源和操作中的安全防护应给出准确、醒目的说明性标记。
工作基准紫外辐射照度计应工作正常。光电探测器的接收面、滤光器和漫射器的表
2 JJG755—2015
面应清洁无损伤，不允许有明显的划痕、斑点、指纹等缺陷。显示部分和按键等不应有影响正常工作的缺陷。
工作基准紫外辐射照度计如带有光衰减器，光衰减器应完好无损，并标明衰减率。 工作基准紫外辐射照度计的光谱响应范围应符合4.1的规定。
6计量器具控制
6.1检定条件 6.1.1检定用设备 6.1.1.1光谱辐射照度标准灯
光谱辐射照度标准灯用于提供紫外波段的光谱辐射照度，其量值溯源至光谱辐射照度国家基准。
光谱辐射照度标准灯用直流稳压源供电。典型的电测和供电电路见图2。标准电阻为0.01级，0.012，额定电流≥10A。数字电压表的准确度等级不低于0.01级。 直流稳压电源的电压≥110V，电流≥10A：输出电压连续可调。电源的调节细度 ≤0.001A。电压随时间的漂移≤5×10-5/h。
光谱辐射照度标准灯的操作使用、保存以及技术指标要求参见JJG384《光谱辐射
照度标准灯》检定规程。
标准灯
标准电阻
数字电压表
数字电压表
直流稳压源（电压电流连续可调）
图2光谱辐射照度标准灯直流供电及电测控制线路图
6.1.1.2紫外辐射源
不同波段的紫外辐射源各一组（只）。 UV-A、UV-A，和UV-365波段的紫外辐射源采用黑光型高压汞灯、高压汞灯、
UV-A荧光紫外灯、金属卤素灯、LED光源（365nm）等；UV-B和UV-310波段采用 UV-B荧光紫外灯等；UV-C波段采用低压汞灯。为减小光谱不匹配误差，应针对不同的紫外辐射源分别得到一组工作基准紫外辐射照度计的修正因子。在进行下一级紫外辐射照度计量值传递时，根据检定紫外辐射源的光谱分布类型，选择相应的修正因子。
各种紫外辐射源的紫外辐射变化率在15min内不超过士1.0%，紫外辐射源的实际
3
