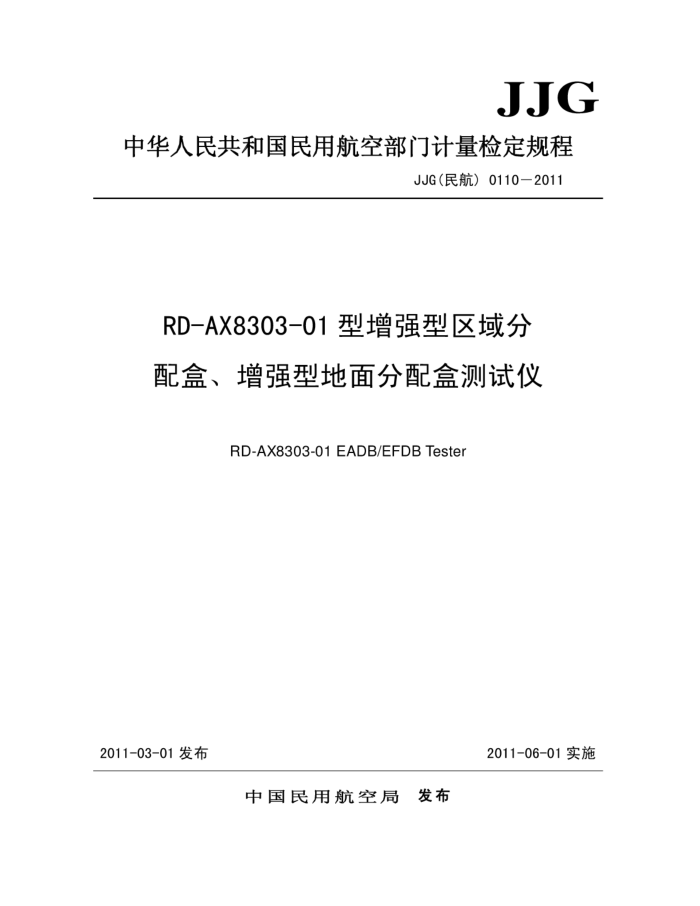

JJG
中华人民共和国民用航空部门计量检定规程
JJG（民航）0110—2011
RD-AX8303-01型增强型区域分配盒、增强型地面分配盒测试仪
RD-AX8303-01EADB/EFDBTester
2011-03-01发布
2011-06-01实施
中国民用航空局 发布 JJG（民航）0110—2011
RD-AX8303-01型增强型
区域分配盒、增强型地面
JJG（民航）0110—2011
分配盒测试仪检定规程 VerificationRegulationof RD-AX8303-01EADB/EFDBTester
本规程经中国民用航空局2011年03月01日批准，并自2011年06月
01日起施行。
归口单位：中国民用航空局航空器适航审定司
起草单位：中国东方航空股份有限公司工程技术公司
本规程技术条文由起草单位负责解释。
建筑321---标准查询下载网 www. jz321. net JJG（民航）0110—201
本规程主要起草人：
阎俊（中国东方航空股份有限公司工程技术公司）
范秀兰（中国东方航空股份有限公司工程技术公司）
季方芳（中国东方航空股份有限公司工程技术公司）
参加起草人：
归红（中国东方航空股份有限公司工程技术公司）
许克峰（中国东方航空股份有限公司工程技术公司） JJG（民航）0110—2011
目 录
范围 2 概述 3 计量性能要求 4 通用技术要求
(1) (1) (1) (2) (2) (2) (3) (7) (7) (8) （13) (15) (17)
T
计量器具控制 5.1 检定条件 5. 2 检定项目和检定方法 5. 3 检定结果的处理 5. 4 检定周期附录A 显示图附录B 检定记录格式附录C 检定证书封面格式附录D 检定不合格通知书封面格式
建筑321---标准查询下载网 www. jz321. net JJG（民航）0110—2011
RD-AX8303-01型增强型区域分配盒、
增强型地面分配盒测试仪检定规程
范围
1
本规程适用于民用航空系统飞机维修中应用的技术手册为《PartNumber
RD-AX8303-01 EADB/EFDB Tester Operation and Maintenance Manual , Matsushita AvionicsSystemCorporation公司，RevisionNo.8》的RD-AX83o3-01型增强型区域分配盒、增强型地面分配盒测试仪的首次检定、后续检定和使用中检验。
对于技术手册为其他版本的RD-AX8303-01型增强型区域分配盒、增强型地面分配盒测试仪（以下简称测试仪），如果本规程能够满足其技术要求，可参照本规程进行检定。
2概述
测试仪用以检测RD-AA2002-01、RD-AA2002-02、RD-AA2013-01、RD-AA2013-02、 RD-AA2013-03、RD-AA2013-04型机载增强型区域分配盒、增强型地面分配盒的工作正常性。
测试仪由软驱、衰减器、信号接收插孔、测试接口组件、电脑主板及电源等组成。
3计量性能要求
3.1衰减
见表1。
表1 衰减量dB
衰减器位置 - 1 dB
允差dB ±0.25 ±0.30 ±0.35 ±0. 45 ±0.70 ±1. 20
1 2 3 5 10 2 0
- 2 dB - 3 dB - 5 dB -10dB - 20 dB
1 JJG（民航）0110—2011
3.2 ：GFI（接地故障断路器）可变电阻
GFI可变电阻（由一个1k2的固定电阻和一个可变电阻串联组成）：（1.5土0.15）k2
通用技术要求
4
测试仪应无影响正常工作的机械损伤，各按键应操作灵活自如、接触可靠、定位准确。 送检测试仪的附件及文件应齐全。
计量器具控制
6
5.1 检定条件 5.1.1 检定环境
环境温度：（20土5）℃ 相对湿度：55%±15% 电源电压： （115±2.3）V，（400±8)Hz 周围无影响正常工作的电磁场干扰和机械振动。
5.1.2 检定设备 5.1.2.1 测量接收系统
频率范围：100kHz～30MHz 功率测量范围：（70~120）dBμV 功率测量允差：见表2 分辨力：0.001dBμV
表 2
dB
允差 ±0.08 ±0.10 ±0. 11 ±0. 15 ±0.23 ±0. 40
衰减量 1 2 3
10 2 0
2
建筑321---标准查询下载网 www. jz321. net JJG（民航）0110—2011
5.1.2.2数字多用表
电阻测量范围：（0～2）k2 允差：土2%读数值分辨力：12
5.1. 3 配套设备
配套设备为： a) 射频信号发生器：频率范围为100kHz～30MHz，功率范围为（+10～.10）dBm； b) 502同轴测试导线： c) 键盘； d) 显示器。
5. 2 检定项目和检定方法
5. 2.1 检定项目
检定项目见表3。
表 3 首次检定 +
使用中检验
检定项目通用技术要求检查
后续检定
+ + + +
+ + + +
自测检查衰减的检定
+ + +
GFI可变电阻的检定注：“十”表示包含的项目。
5. 2. 2 通用技术要求检查
按第4章的要求进行检查。
5. 2. 3 自测检查 5.2.3.1 将键盘接入测试仪前面板的“KEYBOARD”（键盘）端口，显示器接入测试仪后面板的“CRT”（显示器）端口。 5.2.3.2 将测试仪的“UUTPOWER”（被测件电源）开关置于“OFF”（关）位置，“TESTER POWER” （测试仪电源）开关置于“ON”（开）位置。 5.2.3.3 测试仪启动直至显示器的显示如图1所示，通过键盘选择“Self.Test”（自测），
3 JJG（民航）0110—2011
点击回车键，显示器应显示如图2所示，在键盘上键入“Y”或通过键盘选择“Yes”（是），显示器应显示如图3所示。
SELECTUUT RD-A2002 RD-AAZ113 NOTHNE NOTING
Sel-lest
图1
TimeOui
SELECTOUT FID-A282 TDA2013 HOTON
NOTUNE
SellTest
图2
