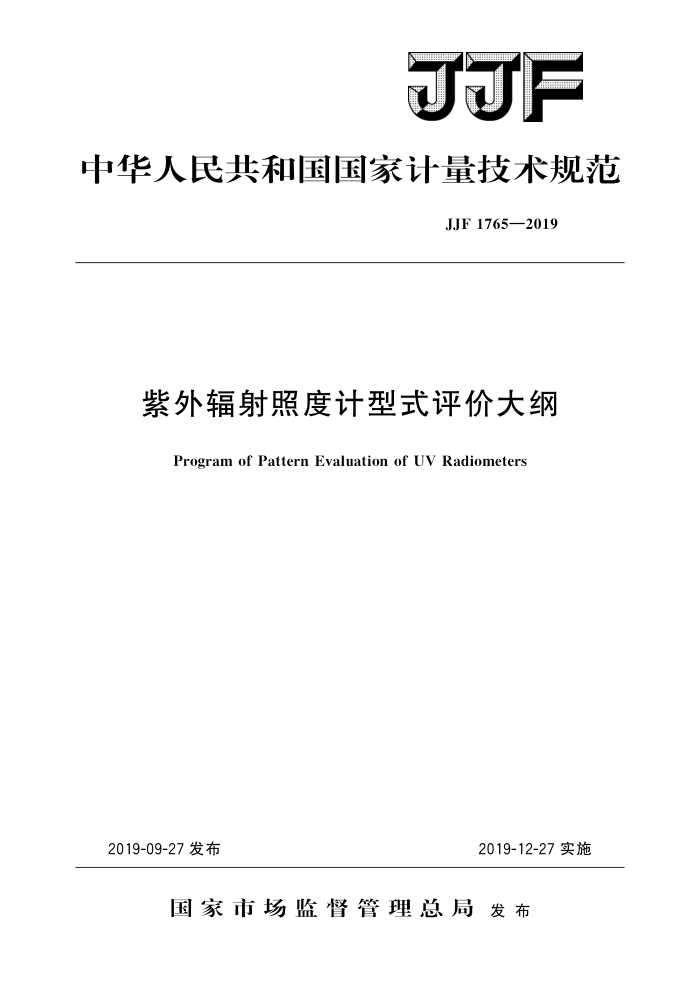

JJF
中华人民共和国国家计量技术规范
JJF1765—2019
紫外辐射照度计型式评价大纲
Program of Pattern Evaluation of UV Radiometers
2019-09-27发布
2019-12-27实施
国家市场监督管理总局发布 JJF1765—2019
紫外辐射照度计型式评价大纲
JJF 1765—2019
Program of Pattern Evaluation of UVRadiometers
归口单位：全国光学计量技术委员会
主要起草单位：中国计量科学研究院
北京师范大学
参加起草单位：中国计量科学研究院
中国测试技术研究院
深圳市计量质量检测研究院
厦门市计量检定测试院
本规范委托全国光学计量技术委员会负责解释 JJF1765—2019
本规范主要起草人：
代彩红（中国计量科学研究院）王彦飞（中国计量科学研究院）张保洲（北京师范大学）
参加起草人：
吴志峰（中国计量科学研究院）曾丽梅（中国测试技术研究院）李向召（深圳市计量质量检测研究院）阮育娇（厦门市计量检定测试院） JJF1765—2019
目 录
引言 1 范围 2 引用文件 3
术语概述
.
4
.+
5法制管理要求 5.1计量单位 5.2计量法制标志和计量器具标识要求 6计量要求 6.1 光谱响应与波段划分 6.2 零值误差 6.3 长波响应误差 6.4 余弦特性（方向性响应）误差 6.5 线性误差 6.6 换挡误差 6.7 疲劳误差 6.8 最大允许相对示值误差
通用技术要求 7.1外观及结构 7.2电气安全性 7.3 环境适应性
7
型式评价项目表提供样机的数量及样机的使用方式
8
9
9.1 提供样机的数量 9.2 样机的使用方式 10试验项目的试验方法和条件以及数据处理和合格判据： 10.1计量要求· 10.2 通用技术要求。 11 试验项目所用计量器具和设备表： 12 型式评价中应注意的问题· 13 型式评价结果的判定： 14 型式评价原始记录格式附录A紫外辐射照度计型式评价原始记录格式
(14) (20) (21) (22) (22) (23)
I JJF1765—2019
引言
本型式评价大纲以JJF1015一2014《计量器具型式评价通用规范》和JJF1016 2014《计量器具型式评价大纲编写导则》为基础性规范进行编制。
本型式评价大纲的技术指标参考了JJG879一2015《紫外辐射照度计》检定规程。 本型式评价大纲为首次发布
Ⅱ JJF1765—2019
紫外辐射照度计型式评价大纲
1范围
本型式评价大纲适用于UV-A、UV-B、UV-C、UV-A1、UV-365、UV-310、UV-
254波段紫外辐射照度计的型式评价。
2引用文件
本规范引用下列文件： JJG755一2015紫外辐射照度工作基准装置检定规程 JJG879一2015紫外辐射照度计检定规程 JJF1032一2005光学辐射计量名词术语及定义 GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T11606一2007分析仪器环境试验方法 GB/T12085.2一2010光学和光学仪器环境试验方法 第2部分：低温、高温、
湿热
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1长波响应特性long-wavelengthrangeresponsecharacteristics
描述紫外辐射照度计在光谱响应波长区间外的长波段光谱响应特性。 3.2余弦（方向性响应）特性cosine（directionalresponse）characteristics
描述紫外辐射照度计在人射光线的角度偏离垂直入射（余弦法则）时的响应特性。
4概述
国际照明委员会（CIE）将紫外辐射划分为UV-A（315nm～400nm）、UV-B （280nm～315nm）和UV-C（100nm～280nm）三个波段。由于100nm～200nm的紫外辐射在空气中被强烈吸收，因此对于UV-C波段，本大纲仅考虑200nm～280nm 波长范围内的试验，适用于空气中UV-C波段的测量，不适用于真空中的测量。
漫射器
滤光器
紫外辐射
光电探测器件
图1 紫外辐射照度计探测器的通用组成结构示意图
符合紫外辐射UV-A、UV-B、UV-C、UV-A1、UV-365、UV-310、UV-254波段
1 JJF1765—2019
划分的紫外辐射照度计是用于测量紫外辐射照度的仪器。广泛应用于医疗、防疫、光电子、探伤、电光源、化工、建材、气象、材料老化，以及航空航天等领域。它主要由探测器、放大电路和显示仪表组成。其中探测器一般由光电探测器件、滤光器（带通玻璃或千涉滤光器）和漫射器组成。图1是紫外辐射照度计探测器的通用组成结构示意图
5法制管理要求
5.1计量单位
紫外辐射照度计采用法定计量单位 5.2计量法制标志和计量器具标识要求 5.2.1表示要求
计量法制标志和计量器具标识应标注在紫外辐射照度计的明显易见的部位，应表示在永久固定于紫外辐射照度计的铭牌或粘贴标签上，或在紫外辐射照度计自身不可拆卸部分上。标志和标识必须清晰可辨、牢固可靠。 5.2.2计量法制标志要求
计量器具型式批准标志和编号（试验样机可留出相应位置）；产品的合格证、印章（此项可与计量器具本体分开设置）。
5.2.3计量器具标识要求
a）生产厂名； b）名称、规格（型号）； c）准确度（或等级标志）； d）其他主要技术指标； e）需要限制使用场合的特殊说明（仅适于特殊用途的紫外辐射照度计）； f）出厂编号和生产日期。
6计量要求 6.1光谱响应与波段划分
UV-A波段：315nm～400nm；峰值波长^p=365nm±5nm; UV-B波段：280nm~315nm；峰值波长入，=297nm±5nm； UV-C波段：200nm～280nm；峰值波长入，=254nm±5nm UV-A，波段：320nm～390nm，峰值波长入，=365nm±5nm UV-365波段：峰值波长入，=365nm士2nm，峰值半高宽度△入≤10nm（对于一级和
二级紫外辐射照度计的光谱响应和波段划分，UV-365波段的峰值波长可由入，=365nm土 2nm扩至入，=365nm±3nm，峰值半高宽度由△入≤10nm扩至△入≤15nm）。
UV-310波段：290nm~320nm，峰值波长入p=310nm±5nm； UV-254波段：峰值波长入=254nm土2nm，峰值半高宽度△入≤10nm（对于一
级和二级紫外辐射照度计的光谱响应和波段划分，UV-254波段的峰值波长可由入，一 254nm土2nm扩至入，=254nm土3nm，峰值半高宽度由△a≤10nm扩至△入≤ 15nm)。 2 JJF1765—2019
6.2零值误差
紫外辐射照度计的零值误差应不超过表1的要求。
表1零值误差要求
级别零值误差
标准级/FS%
级/FS% ±1. 0
二级/FS% ±2.0
±1. 0
6.3 长波响应误差
紫外辐射照度计的长波响应误差应不超过表2的要求。
表2长波响应误差要求标准级
一级长波响应误差/%
二级长波响应误差/%
波段 UV-A UV-B UV-C UV-A; UV-365 UV-310 UV-254
长波响应误差/%
20 20 90 20 30 30 90
15 15 60 15 20 20 60
10 10 30 10 15 15 30
6.4 余弦特性（方向性响应）误差
紫外辐射照度计的余弦特性（方向性响应）应不超过表3的要求。
表3余弦特性（方向性响应）误差要求
级别
标准级/% 6. 0
一级/% 10
二级/% 15
余弦特性（方向性响应）误差/%
6.5 线性误差
紫外辐射照度计的线性误差应不超过表4的要求。
表4线性误差要求
级别线性误差/%
一级/% ±1. 5
标准级/% ±1. 0
二级/% ±2. 5
6.6 换挡误差
紫外辐射照度计的换挡误差应不超过表5的要求。
表5换挡误差要求
级别换挡误差/%
标准级/% ±1. 0
级/% ±1. 0
二级/% ±2. 0
3
