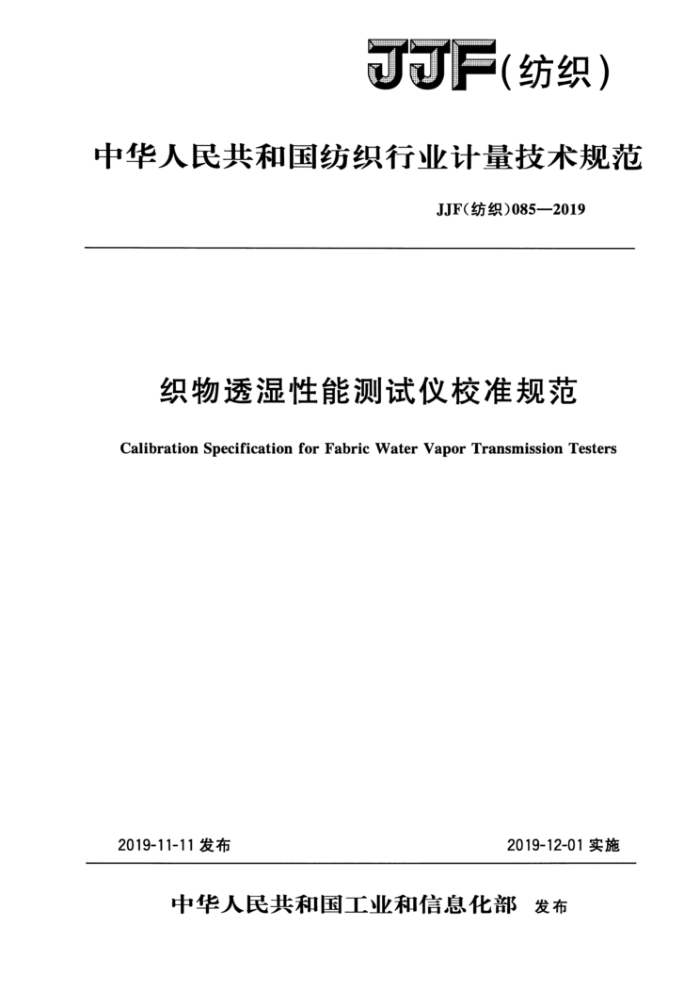

JUF 纺织）
中华人民共和国纺织行业计量技术规范
JJF（纺织）085-2019
织物透湿性能测试仪校准规范
Calibration Specification for Fabric Water Vapor Transmission Testers
2019-11-11发布
2019-12-01实施
中华人民共和国工业和信息化部发布 JJF（纺织）085--2019
织物透湿性能测试仪
校准规范
JJF（纺织）085--2019
Calfbratiom Specification for Fabric Water
Vapor Transmission Testers
归口单位：中国纺织工业联合会起草单位：福建省纤维检验局
广州纤维产品检测研究院江西省羽绒制品质量监督检验中心南通宏大实验仪器有限公司温州市大荣纺织仪器有限公司温州方圆仪器有限公司
本规范委托全国纺织计量技术委员会负责解释 JJF（纺织）085--2019
本规范起草人：
邓力生（福建省纤维检验局）黎仲明（广州纤维产品检测研究院）丘文彬（广州纤维产品检测研究院）丁笑君（浙江理工大学）李武（江西省羽绒制品质量监督检验中心）杨卫林（南通宏大实验仪器有限公司）邵宪锦（温州市大荣纺织仪器有限公司）陈后松（温州方圆仪器有限公司） JJF（纺织）085—2019
目 录
引言 1 范围 2 引用文件 3 概述
(I) (1) (1) (1) (1) (1) (2) (4) (4) (5) (6) (7)
.:
-
...
N
计量特性. 5 校准条件 6 校准项目和校准方法 7 校准结果 8 复校时间间隔附录A 织物透湿性能测试仪校准原始记录参考格式附录B 织物透湿性能测试仪校准证书（内页）参考格式附录C 织物透湿性能测试仪测量不确定度评定示例
·
..
I JJF（纺织）085—2019
引言
本规范依据JJF1071-2010《国家计量校准规范编写规则》和JJF1059.1--2012 《测量不确定度评定与表示》编写。
本规范技术指标参考了GB/T12704.1-2009《纺织品 织物透湿性试验方法 第1 部分：吸湿法》、GB/T12704.2一2009《纺织品织物透湿性试验方法 第2部分：蒸发法》等标准。
本规范为首次发布。
Ⅱ JJF（纺织）085-2019
织物透湿性能测试仪校准规范
1范围
本规范适用于有旋转试验架的织物透湿性能测试仪（以下简称透湿仪）的校准。 2引用文件
本规范引用了下列文件： GB/T8170数值修约规则与极限数值的表示和判定凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3概述
透湿仪用于采用吸湿法和蒸发法测定织物透湿性能，由恒温恒湿箱、气流控制装置、定时器和试验架旋转装置组成。
透湿仪基本原理是在提供特定温湿度和循环气流的恒温恒湿箱内：置人垂真转轴的旋转试验架。将透湿杯内放置吸湿剂或蒸馏水，杯口以织物覆盖，组成一个试验组合体，放置在旋转试验架上旋转，通过每隔一段时间秤取试验组合体重量变化，来评价织物的透湿性能。旋转试验架基本消除了试验组合体因放置位置不同导致温湿度及气流流速差异的影响，为每个试验组合体提供了相同试验条件。
4计量特性
4.1温湿度
温度示值误差：士0.5℃；湿度示值误差：土2%RH。 4.2气流流速
试样架旋转状态下，透湿杯杯口上方10mm处气流流速平均值：（0.3~0.5）m/s。 注：气流流速可参照被测透湿仪技术要求，不作为合格性判别，仅供参考。
4.3透湿杯内部尺寸：
杯口内径：（60.0±0.3）mm；杯深：（22士1）mm。
4.4温湿度恢复时间
温湿度恢复时间：≤180S。 4.5计时器
示值相对误差：土1%。
5校准条件 5.1环境条件
1 JJF（纺织）085-2019
环境温度：（20士10）℃ 相对湿度：<80%。 透湿仪应置于稳固的水平基础上，周圖应清洁，无强光直射，无魔蚀性介质，无影
响仪器正常工作的电磁干扰和机械振动。 5.2测量标准及其他设备
校准用测最标准及其他设备见表1。
表1测量标准及其他设备测量范面及分辨力
不确定度、准确度等级
数盈
序号 标准器名称
（分度值）
或最大允许误差
温度：(0~50)℃，0.01℃ 遵度：（30~95)%RH，0.01%RH U=1.0%RH,k=2
U=0.20C,k=2
1
1
温湿度记录仪
±3% MPE:±0.03mm MPE:±0.10s
1 1 1 1 1
2 热式风速记录仪
(0.1~3.0)m/s，0.01m/s (0.01~150)mm，0.01mm
游标卡尺电子秒表缴字万用表兆欧衰
3 4 5 6
0.01 s~1 h,0.01 s (0.1~200)0.1 (0~500)MO,500V
0.5级 10级
6校准项目和校准方法
6.1校准前准备 6.1.1外观检查
透湿仪应装有铭牌，铭牌上须标明型号、规格、制造厂、出厂编号等信息，检查箱体内温湿度传感器状态、储水箱水位及水循环均应正常。通风孔网保持清洁无污物避挡。 6.1.2电气安全检查
检查透湿仪电源线及接插件无断裂破损现象，将电源线和电网脱开，如透湿仪内还自带电源开关应合上，用兆欧表测量电源线相线和透湿仪机亮金属部分之间的绝缘电阻，应5MQ：用万用表电阻挡测量电源线接地线与透湿仪机亮金属部分之间的接地电阻，应≤0.50。 6.1.3功能检查 6.1.3.1透湿仪各功能键及调节旋钮正常，各仪表显示清晰，控制正常。 6.1.3.2试验架转动平顺，可控制启停。 6.2校准项目
透湿仪校准项目对应本规范计量特性条款和校准方法条款见表2。
2 JJF（纺织）085--2019
表2校准项目一览表
序号 1 2 3 4
项目名称温湿度气流流速
计量特性条款
校准方法条款
4.1 4.2 4.3 4.4 4.5
6.3.1 6.3.2 6.3.3 6.3.4 6.3.5
透湿杯内部尺寸温湿度恢复时间
计时器
注：根据被校准透湿仪的功能和客户要求选择校准项目。
6.3校准方法 6.3.1温湿度
透湿仪有多种试验条件，可根据使用需求部分或全部选取校准点：1）38℃， 90%RH；2)38C，50%RH；3）23C，50%RH；4)20C，65%RH。
校准时，将空透湿杯放置在旋转试验架上，温湿度记录仪传感器位置固定在距离透湿杯杯口正上方10mm处，设置每分钟自动记录一组温湿度数据。开启试验架旋转观察温凝度记录仪固定稳妥后，关闭试验仓门，透湿仪按选取的温湿度试验条件运行，温湿度示值达到设定值并平衡稳定后，继续运行半小时以上，停机取出温度记录仪，读出并截取平衡状态连续记录的至少15组温湿度数据，分别计算出温度与湿度实测平均值。 透湿仪的温度示值误差按公式（1）计算，湿度示值误差按公式（2）计算：
AT=T-T. AH-H-H.
(1) (2)
式中： AT-温度示值误差； T—透湿仪温度显示平均值； T.温湿度记录仪温度实测平均值； AH- 湿度示值误差； H— 一透湿仪湿度显示平均值； H。—温湿度记录仪湿度实测平均值。 若试验架有两层或两层以上，可每层同时放置一只温湿度记录仪测量，也可单只温
湿度记录仪分别放置在每一层各测量一次，按上述方法计算温湿度误差。 6.3.2气流流速
透湿仪正常使用时，透湿杯置于旋转试验架做圆周匀速运动，其瞬时运动方向是圆周切线方向。校准时，放置加盖空透湿杯，在任透杯杯口正上方10mm处固定好风速记录仪的分体探头，测量沿运动方向迎风气流，设定自动记录数据间隔为2s。为尽量减少转动过程对探头遮挡影响，将风速记录仪置于旋转试验架合适位置（如测量上层试验架气流流速时，可将风速记录仪置于下层试验架）。关闭试验仓门，启动试验架旋转，
3
