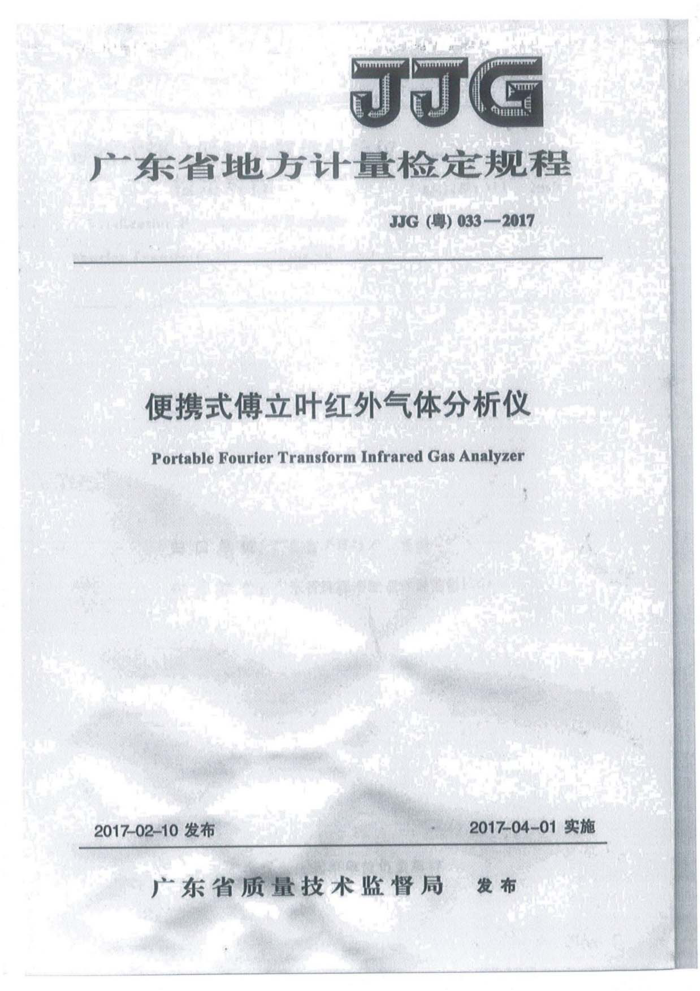

广东省地方计量检定规程
JJG（粤）033—2017
便携式傅立叶红外气体分析仪 Portable Fourier Transform Infrared Gas Analyzer
2017-04-01实施
2017-02-10发布
广东省质量技术监督局 发布 JJG（粤）033-2017
便携式傅立叶红外气体分析仪
检定规程
JJG（粤）0332017
VerificationRegulation of Portable Fourier Transform Infrared Gas Analyzer
. OOO
归口单位：广东省质量技术监督局
起草单位：广东省珠海市质量计量监督检测所
本规程委托起草单位负责解释 J3G（粤）033-2017
本规程主要起草人：
黄（广东省珠海市质量计量监督检测所）侯健生（广东省珠海市质量计量监督检测所）李军（广东省珠海市质量计量监督检测所）肖亚涵（广东省珠海市质量计量监督检测所）
减春华（广东省珠海市质量计量监督检测所） JJG（粤）033-2017
目录
(m) (1) (1) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (3) (3) (6) (6) (7) (9)
引言
范围概述计量性能要求
2
3
3.1 示值误差和重复性 3.2 响应时间 3.3 水蒸气干扰误差 3.4 漂移
通用技术要求… 4.1 外观 4.2 绝缘电阻
4
..
计量器具控制 5.1 检定条件： 5.2 检定项目 5.3 检定方法 5.4 检定结果的处理· 5.5 检定周期附录A检定记录格式（参考）附录B检定证书/检定结果通知书内页格式（参考）
5
... JJG（粤）033-2017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》的规定进行编写。 本规程为首次发布。 JJG（粤）033-2017
便携式傅立叶红外气体分析仪检定规程
1范围
本规程适用于便携式傅立叶红外气体分析仪的首次检定、后续检定和使用中检查。 2概述
便携式傅立叶红外气体分析仪（以下简称仪器）是根据气体分子振动对红外辐射产生吸收的特点，利用迈克尔逊干涉仪的测量原理和傅立叶变换的方法对气体进行定量分析的仪器。仪器一般由采样气路、参比气路、测量光路、数据处理终端组成。 3计量性能要求 3.1示值误差和重复性
仪器的示值误差和重复性应满足表1的要求。
表1示值误差和重复性允许值
测量范围/umol/mol) 仪器级别 示值允许 重复性
检测气体一氧化氨 (NO) 氧化碳 (CO) 甲烷 (CH) 二氧化碳 (CO,)
1% 2% 1% 2% 1% 2% 1% 2%
±3%FS ±5%FS +3%FS +5%FS ±3%FS ±5%FS +3%FS +5%FS
三级五级三级五级三级五级三级五级
0~1000
-
0~1000
0~1000
0~1000
3.2 响应时间
仪器的响应时间应不大于120s。 3.3水蒸气干扰误差
仪器的水蒸气干扰误差应不大于示值允许误差 3.4漂移
仪器连续运行1h，零点漂移和量程漂移应不大于示值允许误差。 JJG（粤）033-2017
4通用技术要求 4.1外观 4.1.1仪器的标识应有：制造厂名、仪器名称及型号、制造日期、出厂编号。 4.1.2仪器应无影响正常工作的损伤、划痕：各部分连接可靠，各旋钮或按键应能正常操作，显示部分清晰、正常。 4.2绝缘电阻
绝缘电阻≥40M2。 5 计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。 5.1 检定条件 5.1.1 环境条件 5.1.1.1 环境温度：（5~35)℃ 5.1.1.2 相对湿度：≤85% 5.1.2 检定用设备 5.1.2.1 气体标准物质（以下简称标准气体）
标准气体应具有国家质量监督检验检疫总局批准的标准物质证书，且在有效期内。其相对扩展不确定度应满足表2要求
表2标准气体的相对扩展不确定度
仪器级别
三级 ≤1%（k2) ≤1%（k-2） ≤1%（k2) ≤1%（k-2）
五级 ≤2%（k-2) ≤2%（k-2） ≤2%（k2) ≤2%（k2)
标准气体氮气中一氧化氮氮气中一氧化碳
氨气中甲烷氮气中二氧化碳
5.1.2.2 零点气体（以下简称零气），采用纯度大于99.999%的高纯氮气。 5.1.2.3 秒表：分辨力为0.1s。 5.1.2.4 流量计：流量测量范围应不小于2000mL/min，准确度等级不低于4级。 5.1.2.5 绝缘电阻表：额定电压500V，准确度等级10级。
2 JJG（粤）033-2017
5.2检定项目
检定项目见表3。
表3检定项目
使用中检查
检定项目外观示值误差重复性响应时间水蒸气干扰误差
后续检定
首次检定
+
+
漂移绝缘电阻
注： 1 表中“”为需要检定项目， “”为可不检定项目
维修后对仪器计量性能有影响时，其后续检定按首次检定要求进行
2
5.3检定方法 5.3.1外观
按4.1要求通过手动和目视进行。 5.3.2示值误差
按说明书要求对仪器进行通电预热，按图1连接标准气体、流量计、旁通管路和被测仪器。检定时流经被测仪器的标准气体流量应满足说明书要求，并确保在检定过程中旁通管路一直有标准气体排出。
被测仪器
流量计
标准气体
放空
旁通管路
图1仪器检定框图
通人零气调整仪器零点，按说明书要求调整量距点。
