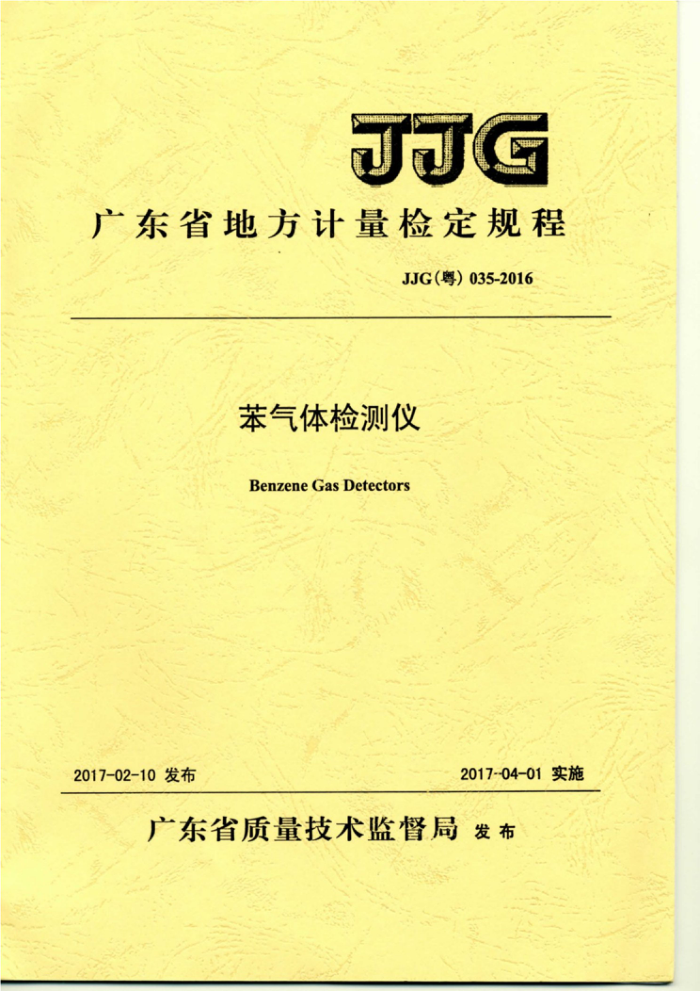

JJG
广东省地方计量检定规程
JJG(粤）035-2016
苯气体检测仪
Benzene Gas Detectors
2017-04-01 实施
2017-02-10 发布
广东省质量技术监督局发布 JJG（粤）035-2016
苯气体检测仪检定规程
JJG（粤）035-2016
Verification Regulation of
Benzene Gas Detectors
本规程经广东省质量技术监督局于2017年2月10日批准，并自2017 年4月1日起实施。
归口单位：广东省质量技术监督局起草单位：广东省茂名市质量计量监督检测所
中国石油化工股份有限公司茂名分公司深圳市诺安环境安全股份有限公司
本规程技术条文由广东省质量技术监督局负责解释。 JG(粤）035-2016
本规程主要起草人：
吴灿林（广东省茂名市质量计量监督检测所）赖云（中国石油化工股份有限公司茂名分公司）雷占云（广东省茂名市质量计量监督检测所）陈钧（深圳市诺安环境安全股份有限公司）
参加起草人：
李龙（中国石油化工股份有限公司茂名分公司）凌超（广东省茂名市质量计量监督检测所）刘东成（中国石油化工股份有限公司茂名分公司） JJG（粤）035-2016
目 录
(I) (1) .. (1) . (1) (1) ... (1) (2) (2)
引言 1 范围 2 引用文件. 3 概述. 4计量性能要求 4.1 示值误差 4.2 重复性 4.3 响应时间. 4.4 漂移 5 通用技术要求 5.1 外观与结构 5.2 标志和标识 5.3 通电检查 5.4绝缘电阻 5.5报警动作值 6计量器具的控制.. 6.1 检定环境条件。 6.2 检定用标准物质及设备， 6.3 检定项目. 6.4 检定方法 6.5 检定结果的处理. 6.6 检定周期. 附录 A 检定证书/检定结果通知书第2页格式. 附录 B 检定证书（内页）格式：附录C 检定结果通知书（内页）格式附录D 检定记录格式附录E光离子（PID）探测器的标定与响应系数（RF）
(2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (6) (7) (8) (9) (10) (11)
...
1 JJG(粤）035-2016
引言
本规程是依据JJF1002-2010 《国家计量检定规程编写规则》、JF1001-2011《通用计量术语及定义》和JF1059.1-2012《测量不确定度评定与表示》为基础制定的。 本规程为首次制定。 JJG(粤)035-2016
苯气体检测仪检定规程
1 范围
本规程适用于化工生产场所中测量原理为光离子化原理的苯气体检测仪（以下简称“仪器"）的首次检定、后续检定和使用中的检查。仪器苯含量的测量范围为（0~100)μmol/mol。 2引用文件
本规程引用下列文件： JG693-2011《可燃气体检测报警器检定规程》 JJG695-2003《硫化氢气体检测仪检定规程》 JJF1172-2007《挥发性有机化合物光离子化检测仪校准规范》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
仪器的检测原理为光离子化(PID)原理，通常使用一只可产生10.6eV（或11.7eV）光子能量的紫外灯作为光源，其发出的高能紫外线（VUV）可使空气中几乎所有的有机物和部分无机物发生电离，产生带正电的离子和带负电的电子。在电场作用下，形成微弱的电流。 通过测量该电流强度，从而得到待测气体浓度。仪器可分为便携式与固定式。
仪器主要由采样部分、光离子化传感器、电子电路部分和显示部分组成。环境中的苯气通过传感器转换为电信号，然后经过电子电路处理，由显示部分以浓度值显示出来。 4计量性能要求 4.1示值误差
仪器的示值误差应满足表1的要求。
表1示值误差测量范围
最大允许误差 ±1μmol/mol
苯气体检测仪
摩尔分数X（苯）：（0~10）μumol/mol 摩尔分数X（苯）：（10~100）μmol/mol
±10%
注1：# 如需使用异丁烯进行检定，需对检测仪量程进行等效换算，换算方法详见附录E。 JG（粤）035-2016
4.2重复性
重复性不大于3% 4.3响应时间
扩散式不大于60s，吸入式不大于20s。 4.4漂移 4.4.1 零点漂移：±1μmol/mol。 4.4.2 量程漂移：±10%。 5通用技术要求 5.1外观与结构 5.1.1仪器不应有影响其正常工作的外观损伤。新制造的仪器的表面应光洁平整，漆色镀
层均匀，无剥落锈蚀现象。 5.1.2仪器连接应可靠，各旋钮或按键应能正常旋转和控制。 5.2标志和标识
仪器名称、型号、制造厂名称、出厂时间、编号、防爆标志及编号等应齐全、清楚。 5.3通电检查
仪器通电后，仪器应能正常工作，显示部分应清晰、完整 5.4绝缘电阻
对使用交流电源的仪器，绝缘电阻应不小于20MQ2。 5.5报警动作值
仪器的声光报警应正常。 6计量器具控制 6.1检定环境条件 6.1.1环境温度：（0～40）℃； 6.1.2相对湿度：≤85%； 6.1.3通风良好，无干扰气体。 6.2检定用标准物质及设备 6.2.1气体标准物质
应采用国家计量行政部门批准的空气中异丁烯以及空气中苯气体标准物质，相对扩展不确定度不大于3.5%。 2 JG(粤）035-2016
6.2.2零点气体
含氧量为（20.9%土0.1%）的配制空气或清洁空气。 6.2.3流量计
流量计包括检定用流量计和旁通流量计，如图1所示，流量范围（0~1200）mL/min 或按照仪器说明书要求，准确度级别不低于4级。 6.2.4秒表
分度值不大于0.1s。 6.2.5绝缘电阻表
输出电压500V，准确度级别10级。 6.2.6气路和减压阀
使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路材料，例如聚四氟乙烯等。 6.2.7标定罩
仪器应有专用标定罩。 6.3检定项目
检定项目见表2。
表2检定项目一览表首次检定
检定项目外观与结构标志和标识通电检查绝缘电阻报警动作值示值误差重复性响应时间零点漂移量程漂移注： 1“+"为需检项目；“一"为可不检项目。 2有报警功能的仪器，应检定报警功能项目。 经安装及维修后对仪器计量性能有较大影响的，其后续检定按首次检定进行
后续检定
使用中检查
+ + + + + + + + + +
+ + +
+ + + 1 + + 一 +
1
+ + + +
-
3 JJG
广东省地方计量检定规程
JJG(粤）035-2016
苯气体检测仪
Benzene Gas Detectors
2017-04-01 实施
2017-02-10 发布
广东省质量技术监督局发布 JJG（粤）035-2016
苯气体检测仪检定规程
JJG（粤）035-2016
Verification Regulation of
Benzene Gas Detectors
本规程经广东省质量技术监督局于2017年2月10日批准，并自2017 年4月1日起实施。
归口单位：广东省质量技术监督局起草单位：广东省茂名市质量计量监督检测所
中国石油化工股份有限公司茂名分公司深圳市诺安环境安全股份有限公司
本规程技术条文由广东省质量技术监督局负责解释。 JG(粤）035-2016
本规程主要起草人：
吴灿林（广东省茂名市质量计量监督检测所）赖云（中国石油化工股份有限公司茂名分公司）雷占云（广东省茂名市质量计量监督检测所）陈钧（深圳市诺安环境安全股份有限公司）
参加起草人：
李龙（中国石油化工股份有限公司茂名分公司）凌超（广东省茂名市质量计量监督检测所）刘东成（中国石油化工股份有限公司茂名分公司） JJG（粤）035-2016
目 录
(I) (1) .. (1) . (1) (1) ... (1) (2) (2)
引言 1 范围 2 引用文件. 3 概述. 4计量性能要求 4.1 示值误差 4.2 重复性 4.3 响应时间. 4.4 漂移 5 通用技术要求 5.1 外观与结构 5.2 标志和标识 5.3 通电检查 5.4绝缘电阻 5.5报警动作值 6计量器具的控制.. 6.1 检定环境条件。 6.2 检定用标准物质及设备， 6.3 检定项目. 6.4 检定方法 6.5 检定结果的处理. 6.6 检定周期. 附录 A 检定证书/检定结果通知书第2页格式. 附录 B 检定证书（内页）格式：附录C 检定结果通知书（内页）格式附录D 检定记录格式附录E光离子（PID）探测器的标定与响应系数（RF）
(2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (4) (6) (6) (7) (8) (9) (10) (11)
...
1 JJG(粤）035-2016
引言
本规程是依据JJF1002-2010 《国家计量检定规程编写规则》、JF1001-2011《通用计量术语及定义》和JF1059.1-2012《测量不确定度评定与表示》为基础制定的。 本规程为首次制定。 JJG(粤)035-2016
苯气体检测仪检定规程
1 范围
本规程适用于化工生产场所中测量原理为光离子化原理的苯气体检测仪（以下简称“仪器"）的首次检定、后续检定和使用中的检查。仪器苯含量的测量范围为（0~100)μmol/mol。 2引用文件
本规程引用下列文件： JG693-2011《可燃气体检测报警器检定规程》 JJG695-2003《硫化氢气体检测仪检定规程》 JJF1172-2007《挥发性有机化合物光离子化检测仪校准规范》 凡是注日期的引用文件，仅注日期的版本适用于本规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。 3概述
仪器的检测原理为光离子化(PID)原理，通常使用一只可产生10.6eV（或11.7eV）光子能量的紫外灯作为光源，其发出的高能紫外线（VUV）可使空气中几乎所有的有机物和部分无机物发生电离，产生带正电的离子和带负电的电子。在电场作用下，形成微弱的电流。 通过测量该电流强度，从而得到待测气体浓度。仪器可分为便携式与固定式。
仪器主要由采样部分、光离子化传感器、电子电路部分和显示部分组成。环境中的苯气通过传感器转换为电信号，然后经过电子电路处理，由显示部分以浓度值显示出来。 4计量性能要求 4.1示值误差
仪器的示值误差应满足表1的要求。
表1示值误差测量范围
最大允许误差 ±1μmol/mol
苯气体检测仪
摩尔分数X（苯）：（0~10）μumol/mol 摩尔分数X（苯）：（10~100）μmol/mol
±10%
注1：# 如需使用异丁烯进行检定，需对检测仪量程进行等效换算，换算方法详见附录E。 JG（粤）035-2016
4.2重复性
重复性不大于3% 4.3响应时间
扩散式不大于60s，吸入式不大于20s。 4.4漂移 4.4.1 零点漂移：±1μmol/mol。 4.4.2 量程漂移：±10%。 5通用技术要求 5.1外观与结构 5.1.1仪器不应有影响其正常工作的外观损伤。新制造的仪器的表面应光洁平整，漆色镀
层均匀，无剥落锈蚀现象。 5.1.2仪器连接应可靠，各旋钮或按键应能正常旋转和控制。 5.2标志和标识
仪器名称、型号、制造厂名称、出厂时间、编号、防爆标志及编号等应齐全、清楚。 5.3通电检查
仪器通电后，仪器应能正常工作，显示部分应清晰、完整 5.4绝缘电阻
对使用交流电源的仪器，绝缘电阻应不小于20MQ2。 5.5报警动作值
仪器的声光报警应正常。 6计量器具控制 6.1检定环境条件 6.1.1环境温度：（0～40）℃； 6.1.2相对湿度：≤85%； 6.1.3通风良好，无干扰气体。 6.2检定用标准物质及设备 6.2.1气体标准物质
应采用国家计量行政部门批准的空气中异丁烯以及空气中苯气体标准物质，相对扩展不确定度不大于3.5%。 2 JG(粤）035-2016
6.2.2零点气体
含氧量为（20.9%土0.1%）的配制空气或清洁空气。 6.2.3流量计
流量计包括检定用流量计和旁通流量计，如图1所示，流量范围（0~1200）mL/min 或按照仪器说明书要求，准确度级别不低于4级。 6.2.4秒表
分度值不大于0.1s。 6.2.5绝缘电阻表
输出电压500V，准确度级别10级。 6.2.6气路和减压阀
使用与气体标准物质钢瓶配套的减压阀和不影响气体浓度的管路材料，例如聚四氟乙烯等。 6.2.7标定罩
仪器应有专用标定罩。 6.3检定项目
检定项目见表2。
表2检定项目一览表首次检定
检定项目外观与结构标志和标识通电检查绝缘电阻报警动作值示值误差重复性响应时间零点漂移量程漂移注： 1“+"为需检项目；“一"为可不检项目。 2有报警功能的仪器，应检定报警功能项目。 经安装及维修后对仪器计量性能有较大影响的，其后续检定按首次检定进行
后续检定
使用中检查
+ + + + + + + + + +
+ + +
+ + + 1 + + 一 +
1
+ + + +
-
3
