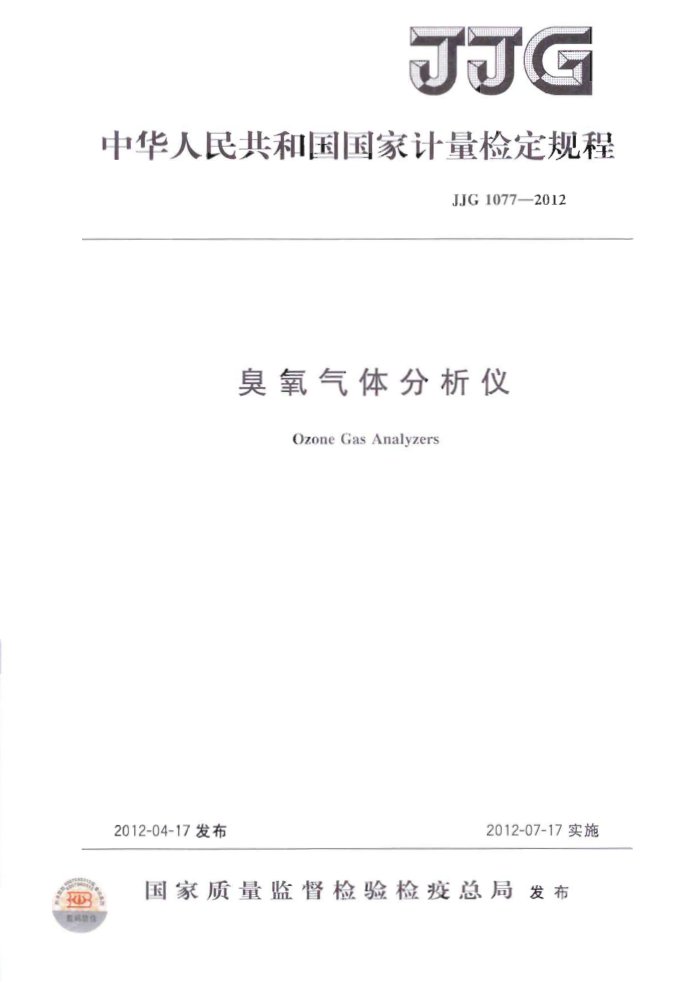

JJG
中华人民共和国国家计量检定规程
JJG1077—2012
臭氧气体分析仪
OzoneGasAnalyzers
2012-04-17发布
2012-07-17实施
国家质量监督检验检疫总局发布
京数明胜店 JJG1077—2012
臭氧气体分析仪检定规程 Verification Regulation of Ozone Gas Analyzers
JJG1077—2012
归口单位：全国环境化学计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：济南市长清计算机应用公司
北京康尔兴科技发展有限公司
本规程委托全国环境化学计量技术委员会负责解释 JJG1077—2012
本规程主要起草人：
周泽义（中国计量科学研究院）参加起草人：
秦延昌 济南市长清计算机应用公司孙海岩 北京康尔兴科技发展有限公司 JJG 1077—2012
目 录
引言
(II) (1 ) (1) (1) (1) (1) (1) (1) (1) (1 ) (2) (2) (2) (2) (2) (2 ) (3) (5 ) (5) (6) (9)
范围· 2 概述： 3 计量性能要求 3.1 示值误差·· 3.2 重复性· 3.3 响应时间 3. 4 零点漂移和量程漂移 A
通用技术要求 4.1 外观及通电检查 4.2 绝缘电阻： 4.3 绝缘强度· 5 计量器具的控制· 5. 1 检定条件 5.2 检定用标准器具及设备 5.3 检定项目· 5. 4 检定方法 5. 5 检定结果的处理· 5.6 检定周期附录A 检定证书/检定结果通知书内页格式附录B 检定记录格式 JJG1077—2012
引言
本规程是依据JJF1002一2010《国家计量检定规程编写规则》、JJF1001《通用计量术语及定义》和JF1059《测量不确定度评定与表示》的规定而制定的
本规程包括的被检仪器有：环境监测、科研分析等场合使用的臭氧气体分析仪和化学工业、疾病防控、污染治理等行业使用的臭氧气体测试仪和臭氧报警器。量程范围可从（10-9~10-4）mol/mol。
本规程规定检定的主要计量项日有：
以测量值的相对误差表示的示值误差：以测量值的相对标准偏差表示的重复性；以测量稳定值90%所需要的时间表示的响应时间；以满量程（S）自 的相对误差表示的稳定性，稳定性包括零点漂移和量程漂移。
本规程规定的主要标准器有
臭氧标准气体发生装置：对（01）umol/mol量程，最大允许误差绝对值不大于2.0%；对 （>1~400）mol/mol量程，最大允许误差绝对值不大 5.0%. 园 为果氧是一 种极活泼的强氧化性气体 不能储存在钢瓶或容器中， 只能动态发生， 现配现用
：
本规程是首次制定的国家计量检定规程。
I JJG 1077—2012
臭氧气体分析仪检定规程
1范围
本规程适用于测量空气或其他气体成分中臭氧含量的臭氧气体分析仪（以下简称 “仪器”）的首次检定、后续检定和使用中检查。
2概述
仪器的检测原理一般包括紫外吸收原理、电化学传感器原理、半导体气敏传感器原理和化学变色原理。按采样方式有吸人式和扩散式两种。仪器一般由采样器件、传感模块、电子电路、显示器等组成。被测组分通过传感模块转化为电信号，再通过电子电路转化为数字信号显示出臭氧浓度。
3计量性能要求
3.1示值误差
示值误差应符合表1的规定。
表1示值误差
示值误差 ±6%FS ±12%FS
量程范围（R'，μmol/mol）
0.10 *R为仪器量程；FS：仪器满量程。
3.2重复性
重复性不大于2%。 3.3响应时间
对吸入式采样方式的仪器响应时间不大于60S；对扩散式采样方式的仪器响应时间不大于180S。 3.4零点漂移和量程漂移 3.4.1零点漂移
对固定式仪器，连续运行4h，零点漂移应不超过土1%FS。对非固定式仪器不作要求。 3.4.2量程漂移
对固定式仪器，连续运行4h，量程漂移应不超过士2%FS。对非固定式仪器不作要求。 4 通用技术要求 4.1 外观及通电检查
- JJG1077—2012
a）外观良好、结构完整，仪器表面无明显损坏等现象。仪器的标识应有：仪器名称、型号、编号、制造厂名称、制造日期等。
b）仪器连接可靠，各旋钮或按键应能正常操作，显示部分应清晰、正常，附件应齐全，并附有制造厂的使用说明书。 4.2绝缘电阻
对于使用交流电源的仪器，仪器的电源相、中联线对地的绝缘电阻应不小于 20 M2. 4.3绝缘强度
仪器的电源相、中联线对地的绝缘强度，应能承受交流电压1.5kV、50Hz、泄漏电流5mA，历时1min试验，无击穿或飞弧现象。
计量器具的控制
5
计量器具的控制包括首次检定、后续检定以及使用中检本 5.1检定条件
检定环境条件
5.1.1
a）环境温度：（10~ 85)℃C 温度波动 ±2 相对湿度：≤85% b）大气压力：（85 6110) kPa, 压力波动士 kPa c）交流供电电源电压 220 ±22 V (50 Hz d）应无影响仪器正常 工作的电磁场干 e）通风良好 检定环境中应无影响检测准确度的干扰气体
0
5.2检定用标准器具及设备
a）臭氧标准气体发生装置：对（0~1）μmol/mol量程，最大允许误差绝对值不大于2.0%；对（> ~400）μmol/mol量程，最大允许误差绝对值不大于5.0%。
b）零点气体：压缩空气，合成空气或环境空气均可作为零点气。空气通人仪器前需经臭氧去除装置。
c）与检定用气体钢瓶和臭氧配气装置配套使用的气体减压阀、气路管件等。 d）气体流量计2个：准确度级别不低于4级，测量范围：（0～2）L/min。 e）温度计：分度值0.1℃。 f）大气压力计：分度值200Pa。 g）秒表：分度值0.1s。 h）绝缘电阻表（10级500V）。 i）绝缘强度测试仪（电压不小于3kV，电流不小于100mA，频率为50Hz）。
5.3检定项目
检定项目见表2。
2 JJG1077—2012 表2 检定项目一览表
首次检定
后续检定
检定项目外观及通电检查
使用中检查
￥
+ + +
+
绝缘电阻绝缘强度示值误差重复性响应时间零点漂移量程漂移注：
+
+
十
+
+
X
+
+
需要检定项目：
1
为不 检定 月。
-
2 经安装 及维修后 对仪器计量性能 有影 询时， 其后续检定按首次检定要求进行。 3 于电 设定测定 问的 器， 没 有咖 应时间项目 要求。 零定 计量性能试 验 （零点 漂移、 星漂移 对国定 式仪器作者要求， 对非固定式仪器没有此页目要求。
1
量
5.4检定 有法 5.4.1外观及通电检售
按4.1要求手动目视进行。 5.4.2绝缘电阻
仪器不接电源，打开仪器电源开关。将绝缘电阻表的二个接线端子接到仪器电源插头的相、中联线上，另个接线端子接到仪器的保护接地端子（或机壳）上，施加 500V的直流电压，持续5s，测量绝缘电阻值。采用直流供电的仪器，可不作此项试验。 5.4.3 绝缘强度
仪器不接电源，打开仪器电源开关。将绝缘装置的两根测量导线分别接到仪器电源插头的相、中联线上及仪器的保护接地端子（或机壳上）。试验时电压应平缓地上升到 1.5kV，试验电压保持1min，然后将电压平缓地下降至0V，试验过程中不应出现击穿和飞弧现象（漏电电流设定为5mA）。采用直流供电的仪器，可不作此项试验、 5.4.4示值误差
按图1连接标准气源、流量旁路系统及被检仪器（如果被检仪器自身带流量旁路系统或流量控制系统，则可直接连接标准气源）。
3
