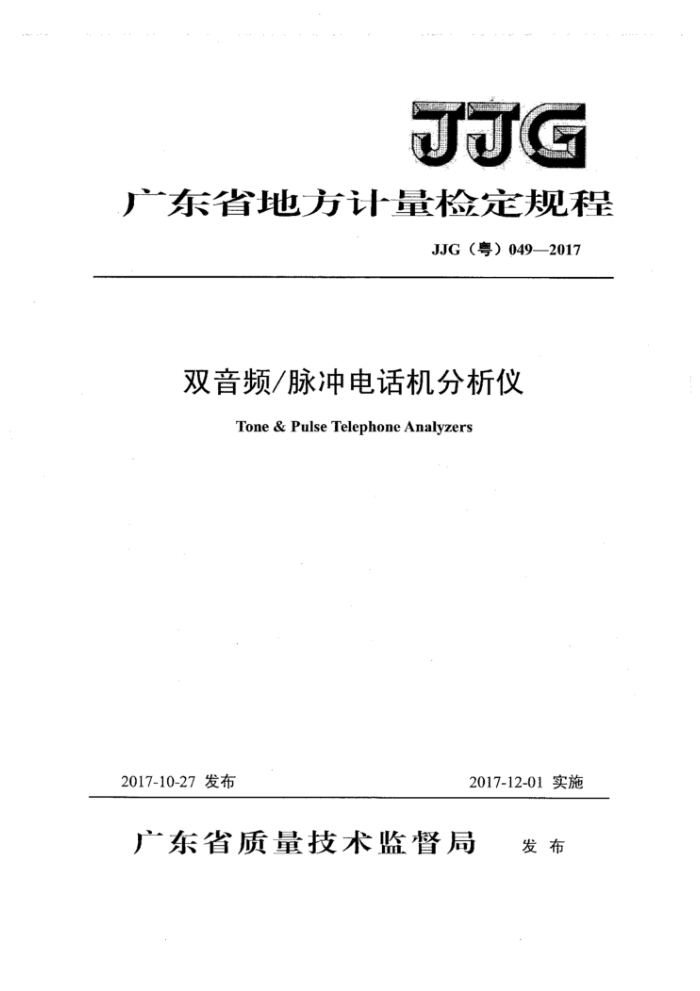

JJG
广东省地方计量检定规程
JJG（粤）049—2017
双音频/脉冲电话机分析仪
Tone&PulseTelephoneAnalyzers
2017-10-27发布
2017-12-01实施
广东省质量技术监督局 发布 JG（粤）049—2017
双音频/脉冲电话机分析仪检定规程
JJG（粤）049—2017
Verification Regulation of Tone & Pulse Telephone Analyzers
归口单位：广东省质量技术监督局起草单位：广东省惠州市质量计量监督检测所
本规程委托起草单位负责解释。 JJG（粤）049-2017
本规程主要起草人：
古义明（广东省惠州市质量计量监督检测所）
纪树利（广东省惠州市质量计量监督检测所）
左赞（广东省惠州市质量计量监督检测所）刘伟星（广东省惠州市质量计量监督检测所）赖俊强（广东省惠州市质量计量监督检测所）黄海雁（广东省惠州市质量计量监督检测所）
参加起草人：
李东奎（广东省惠州市质量计量监督检测所）
吴志科（广东省惠州市质量计量监督检测所）
林晓锋（广东省惠州市质量计量监督检测所）
李江丽（广东省惠州市质量计量监督检测所） JJG（粤）049—2017
目
录
引言 1 范围
.(II) ..(1) ..) ..(.1) ..(1) .. (2) . (3) . .3) (3) .(3) .(5) ..(5) ..(11) ..(11) (12) ...(15) .(18) (19)
引用文件.. 3 术语. 4 概述
2
计量性能要求通用技术要求计量器具控制.
5
6
1
7.1检定环境条件. 7.2检定用主要设备 7.3检定项目. 7.4检定方法 7.5检定结果的处理. 7.6检定周期. 附录A检定记录及选点参考格式附录B检定证书/检定结果通知书内页参考格式. 附录C脉冲参数换算与设置参考表附录D双音多频按键号盘采用的频率组合
I JG（粤）0492017
引言
本规程依据JJF1002-2010《国家计量检定规程编写规则》的规定编写。 本规程为首次发布。
I JJG（粤）049--2017
双音频/脉冲电话机分析仪检定规程
1范围
本规程适用于双音频和脉冲电话机分析仪（以下简称：电话机分析仪）的首次检定、 后续检定和使用中检查。
2引用文件
JG983-2003单机型和集中管理分散型电话计费器检定仪检定规程 GB/T5443-1985电话自动交换网铃流和信号音技术指标测试方法 GB/T5444-1985电话自动交换网用户信号技术指标测试方法 GB/T15279-2002自动电话机技术条件 JJG(YD)021-1994电话机脉冲号盘测试器检定规程 JJG(YD)032-1995双音多频电话机测试器检定规程 YD/T1361-2005电话拨号器技术要求和测试方法凡是注日期的引用文件，仅注日期的版本适用于该规程；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规程。
3术语 3.1脉冲拨号速率（DialingSpeed）
脉冲拨号速率是单位时间内发出的脉冲个数。业内也用"PulsePerSecond"表述，简写为“PPS"。 3.2脉冲断续比（BreaktoMakeRatio）
在一个脉冲周期里，断开电流的时间和接通电流的时间之比。 4概述
电话机分析仪是对双音频/脉冲电话机进行性能测试的仪器，它提供一个标准的用户线直流馈电，可测试电话机的各项功能，如铃声，音频及脉冲特性等。它是由脉冲号盘和双音频号盘、振铃模块和存储模块等组成，并采用全数字式结构和LED数码显示的分析仪器，它具有测试速度快、高可靠性和高稳定性的特点，是科研部门开发研制电话机和电话机生产流水线的必备设备，也可用于电话机的维修和质量检测。
- JJG（粤）0492017
5计量性能要求 5.1馈电电源
参数 (直流) 馈电电压环路电流
序号 1 2 注：MPE为最大允许误差（以下同）
测量范围 48V或60V 15mA~80mA
技术指标 MPE: ±1 V MPE: ±1 mA
5.2振铃信号
参数 (正弦波) 频率电压
序号 1 2
测量范围 15Hz~70Hz 10V~120V
技术指标 MPE: ±2 Hz MPE: ±2%
5.3拨号音
参数 (正弦波）频率电平
序号 1 2
测量范围 400Hz或450Hz (-6~-15) dBm
技术指标 MPE:±20Hz(400Hz) MPE: ±25Hz(450 Hz)
MPE: ±1 dB
5.4脉冲拨号参数
序号
参数脉冲周期脉冲断续比
测量范围 (10~199)ms 1.3~2.5
技术指标 MPE: ±1 ms MPE: ±0.01
2
5.5双音频拨号参数
序号
参数低频群高频群低频群高频群
测量范围
技术指标
697Hz、770Hz、852Hz、941Hz
MPE:±0.2%
频率
1
1209Hz、1336Hz、1477Hz、1633Hz
MPE:±0.2% MPE: ±0.5 dB
(0~-16) dBm
电平
2
(0~-16)dBm
MPE: ±0.5 dB
2
