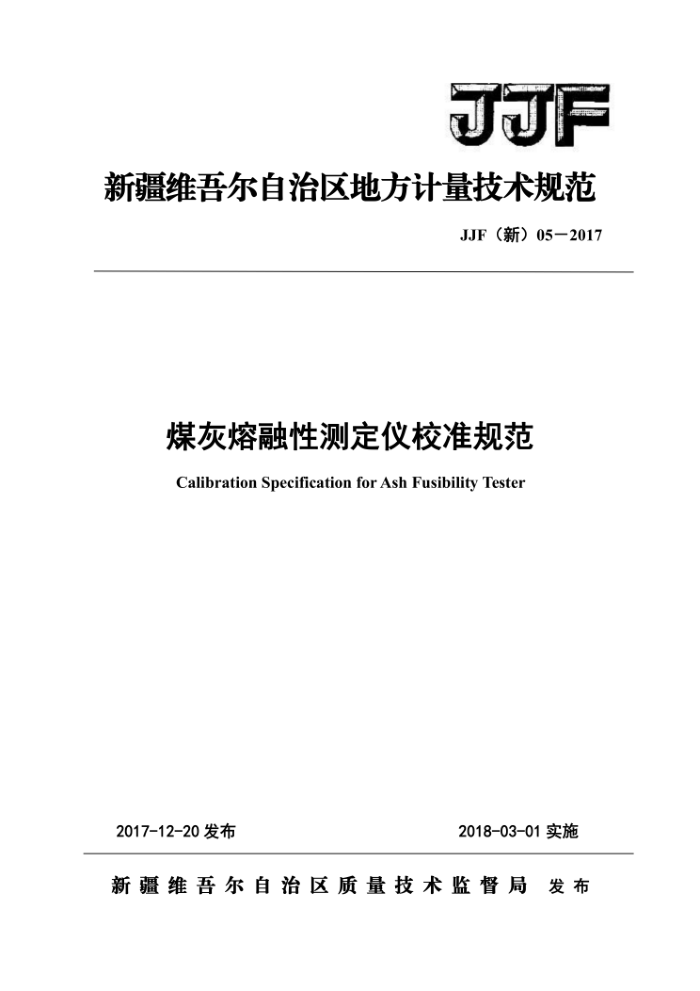

新疆维吾尔自治区地方计量技术规范
JJF（新）05-2017
煤灰熔融性测定仪校准规范 Calibration SpecificationforAshFusibility Testel
2017-12-20发布
2018-03-01实施
新疆维吾尔自治区质量技术监督局发布 JJF(）05-2017
煤灰熔融性测定仪校准规范 Calfbratian Specification for Ash Fusibility Tester
JJF（新）052017
恒口单位：新疆维吾尔自治区质量技术监督局起草单位：新疆维吾尔自治区计量测试研究院
本规范委托新疆维吾尔自治区质量技术监督局负责解释 JJF(新)052017
本规范主要起草人：
王锦荣 （新疆维吾尔自治区计量测试研究院）洪潮 （新疆维吾尔自治区计量测试研究院）郭新宇 （新疆维吾尔自治区计量测试研究院）车磊 （新疆维吾尔自治区计量测试研究院）
参加起草人：
薛文艳 （新疆维吾尔自治区计量测试研究院）周英 （新疆维吾尔自治区计量测试研究院）齐燕岭 （新疆维吾尔自治区计量测试研究院） JJF(新)05-2017
目录
引言
范围· 2 引用文件 3 术语和计量单位·
1
(1)
概述· 5 计量特性·
4
2
校准条件· 6.1 环境条件： 6.2 测量标准及其他设备· 7校准项目和校准方法 7. 1 外观及工作正常性检查 7. 2 恒温带测定 7. 3 升温速率 7. 4 控温误差与温度波动度· 7. 5 灰熔融性特征温度示值误差 7.6 灰熔融性特征温度测量重复性· 8校准结果· 8.1 校准记录· 8.2校准证书 9复校时问问隔附录A灰熔融性测定仪校准原始记录格式· 附录B校准证书的内容· 附录C灰熔融性测定仪示值误差测量不确定度评定示例
6
（2）
2
（3）
3
3
（3） 4）
（5）)
5）
5）
（5）
(5)
6) (8) 10） JJF(新)05—2017
引言
JJF1001一2011《通用计量术语及定义》、JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一2012《测量不确定度评定与表示》共同构成本规范制订的基础性系列规范。
本规范参考了GB/T219-2008《煤灰熔融性测定方法》和GB/T31427-2015《煤灰熔融性测定仪技术条件》等文件中的技术要求和检验方法。
本规范为首次发布。
= JJF（新)05—2017
煤灰熔融性测定仪校准规范
1范围
本规范适用于煤灰熔融性测定仪（以下简称测定仪）的校准。
2引用文件
本规范引用了下列文件： GB/T219-2008煤灰熔融性测定方法 GB/T31427-2015煤灰熔融性测定仪技术条件凡是注明日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用
文件，其最新版本（包括所有修改单）适用于本规范。
3术语和计量单位 3.1变形温度 deformationtemperature
灰锥尖端或棱开始变圆或弯曲时的温度（图1DT），单位℃。
e
原形
DT
ST
HT
FT
图1灰锥熔融特征示意图
3.2软化温度 sphere temperature
灰锥弯曲至锥尖触及托板或灰锥变成球形时的温度（图1ST），单位℃。 3.3半球温度 hemispheretemperature
灰锥形变至近似半球形，即高约等于底长的一半时的温度（图1HT），单位℃。 3.4流动温度 flow temperature
灰锥熔化展开成高度在1.5mm以下的薄层时的温度（图1FT），单位℃。
4概述
测定仪用于测定在规定条件下随温度提高而使煤灰形成变形、软化、半球和流动的四种特征性物理状态的温度。
1 JJF（新)05—2017
测定仪的基本工作原理是：将煤灰制成一定尺寸的三角锥，在一定的气体介质中，以一定的升温速度加热，观察灰锥在受热过程中的形态变化，观测并记录它的四个特征熔融温度：变形温度、软化温度、半球温度和流动温度。
测定仪由高温炉、控温仪和观测记录分析系统三部分组成。
5计量特性
5.1恒温带长度
以灰锥托盘安放位置为中心，在土（灰锥托盘宽度+10）mm之间，温度均匀度在5℃ 以内。 5.2升温速率
以900℃为分界点，900℃以下，升温速度应达到（15～20）℃/min；900℃以上，升温速度应达到（4～6）℃/min。 5.3控温误差与温度波动度
显示温度达到设定值并稳定后，其控温误差应小于土10℃，温度波动度在20min 内不应超过10℃。 5.4灰熔融性特征温度示值误差及重复性
表1灰熔融性特征温度测量误差及重复性
校准项目变形温度DT 软化温度ST 半球温度HT 流动温度FT
重复性/℃
示值误差/℃
15 12 12 15
±30 ±25 ±25 ±30
注：以上指标不做合格判定依据，仅供校准及不确定度评定时参考。校准项目可根据被校仪器的预期用途选择使用。 6校准条件 6.1环境条件 6.1.1环境温度： (5~40)℃。
6.1.2相对湿度：≤80%。 6.1.3供电电源：电压（220土22）V，频率（50土1）Hz。
2
