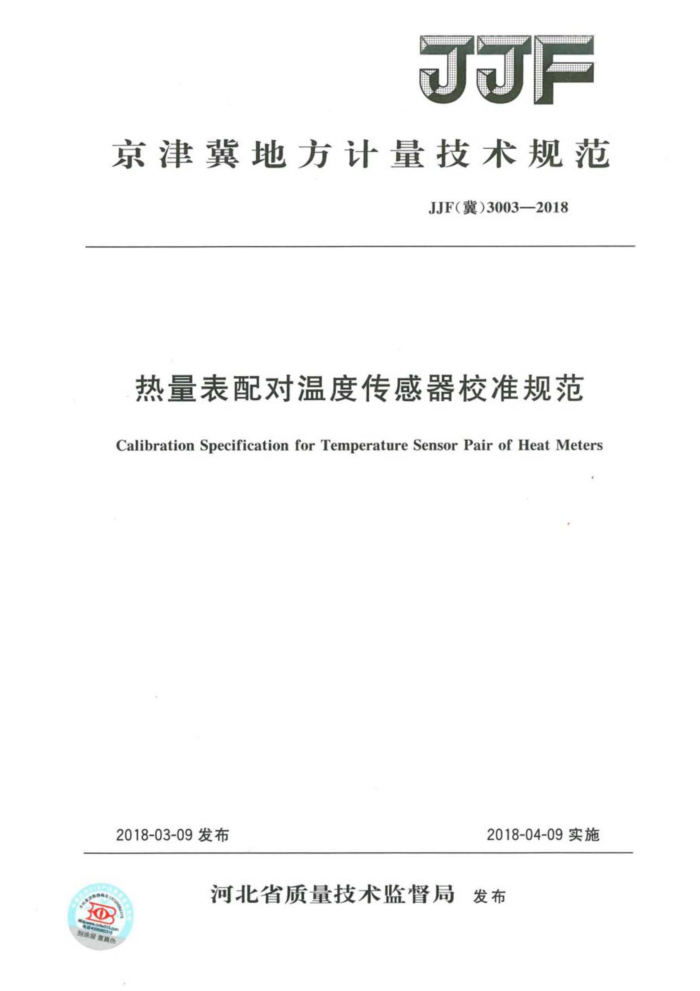

JJF
京津冀地方计量技术规范
JJF（冀）3003—2018
热量表配对温度传感器校准规范
Calibration Specification for Temperature Sensor Pair of Heat Meters
2018-03-09发布
2018-04-09实施
河北省质量技术监督局 发布
-
道 京津冀地方计量技术规范热量表配对温度传感器校准规范
JF（冀）3003—2018 河北省质量技术监督局发布
.
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址www.spc.net.cn
总编室：（010)68533533发行中心：（010)51780238
读者服务部：（010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×12301/16 印张1.5字数29千字 2018年7月第一版2018年7月第一次印刷
*
书号：155026·J-3306 定价24.00元
如有印装差错由本社发行中心调换
版权专有侵权必究举报电话：(010)68510107 JJF（翼）3003—2018
热量表配对温度传感器校准规范
JJF（冀）3003—2018
Calibration SpecificationforTemperature
SensorPairof HeatMeters
归口单位：河北省质量技术监督局主要起草单位：河北省计量监督检测研究院
北京市计量检测科学研究院
天津市计量监督检测科学研究院
参加起草单位：京源中科科技股份有限公司
本规范委托河北省计量监督检测研究院负责解释 JJF（冀）3003—2018
本规范主要起草人：
卜占成（河北省计量监督检测研究院）姚敏（北京市计量检测科学研究院）田 的（天津市计量监督检测科学研究院）李少领（河北省计量监督检测研究院）
参加起草人：
武磊（河北省计量监督检测研究院）邢寒雪（河北省计量监督检测研究院）罗玉龙（京源中科科技股份有限公司） JJF（冀）3003—2018
目 录
(I) (1) (1) (1) (2) (2) (2) (3) (3) (6) (6) (7) (9) (10) (12) (13) (16)
引言
范围· 引用文件.….
1 2 3 术语和计量单位
4 概述· 5 计量特性. 6 通用技术要求 7 校准条件 8 校准项目和校准方法 9 校准结果的表达 10 复校时间间隔附录A 原始记录格式附录B 校准证书内页参考格式附录C 热电阻校准时的接线方式及引线电缆的要求附录D 标准铂电阻温度计、铂热电阻的电阻值与温度之间的对应关系附录E 温度传感器示值误差的不确定度评定示例附录F 配对温度传感器温差误差的不确定度评定示例
T JJF(冀）3003—2018
引言
为了确保京津冀地区热量表配对温度传感器的量值溯源的统一、准确、可靠，保证其计量校准有章可循，在充分考虑了技术和经济的合理性前提下，制定本规范。
本规范参照了国家计量技术规范JJF1001一2011《通用计量术语及定义》、 JJF1059.1—2012《测量不确定度评定与表示》，以及JJF1071—2010《国家计量校准规范编写规则》中规定的相关术语、定义和编写规则。
本规范采用了JJG225一2001《热能表》、JJG229一2010《工业铂、铜热电阻》、 GB/T30121—2013《工业铂热电阻及铂感温元件》、GB/T32224—2015《热量表》、 EN1434-1：2015《热量表第1部分：一般要求》（HeatmetersPart1：Generalre quirements）、EN1434-2：2015《热量表第2部分：结构要求》（HeatmetersPart2： Constructionalrequirements）、EN1434-4：2015《热量表第4部分：型式批准试验》 （HeatmetersPart4：Patternapprovaltests）、EN1434-5：2015《热量表第5部分：首次检定试验》（HeatmetersPart5：Initialverificationtests）等规范和标准中规定的相关术语、定义和技术内容。
本规范为首次发布。
I JJF（冀）3003—2018
热量表配对温度传感器校准规范
1范围
本规范适用于热量表配对温度传感器的温度、温差计量性能参数的校准。其他类似配对温度传感器的校准也可以参照本规范。 2 引用文件
JJG225—2001 热能表 JJG229—2010 工业铂、铜热电阻 GB/T30121 2013 工业铂热电阻及铂感温元件 GB/T3222 20 热量表 EN1434 205 热量表 第1部分： 般要求(HeatmeterParl：General
requirements
EN143 1-2: 2015 热量表第2部分 结构要求Hoatmeler Par2 Construc tional requir rements)
EN1434-4 2015 热品美 第4 部分： 型式批准试验 Heatmeters Par 4:Pat- ternapprov ltet ts)
EN143 1-5 2015 热量表 第5部分：首次检是试验（ffeatneter Part 5: Initial verifictiontests)
凡是注日 日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，其最新版本 （包活所有的修改版）适用于本规范。 3 术语和计量单位
JF1001-2011《通用计量术语及定义》、GB/T322242015《热量表》和 JJG229一2010《工业铂、铜热电阻》界定的及以下术语和定义适用于本规范。 3.1热量表heatmeter
用于测量及显示水流经热交换系统所释放（供热系统）或吸收（供冷系统）热能量的仪表。［GB/T32224—2015，定义3.1] 3.2温度传感器temperaturesensor
安装在热交换系统中，用于采集水的温度并发出温度信号的部件。［GB/T32224一2015，
定义3.7 3.3配对温度传感器 temperaturesensorpair
在同一个热量表上，分别用来测量热交换系统的供水和回水温度的一对计量特性一
致或相近的温度传感器。［GB/T32224一2015，定义3.8］ 3.4温差△0 9temperaturedifference
热交换系统供水和回水的温度差值。［GB/T32224一2015，定义3.10]
1 JJF(冀）3003—2018
3.5最小温差minminimumtemperaturedifference
温差的下限值，在此温差下，热量表准确度不应超过误差限。[GB/T32224一2015，定义3.11J 3.6最大温差.xmaximumtemperaturedifference
温差的上限值，在此温差下，热量表准确度不应超过误差限。［GB/T32224一2015，定义3.12] 3.7温度范围上限mxupperlimitofthetemperaturerange
流经热量表的载热液体的最高允许温度，热量表在此温度下运行不超过最大允许误差。 3.8温度范围下限minlowerlimitofthetemperaturerange
流经热量表的载热液体的最低允许温度，热量表在此温度下运行不超过最大允许误差。 4概述
配对温度传感器是热量表重要组成部分，一般为两支计量性能相近的温度传感器，它们分别安装在热力管线的供水管和回水管处，与计算器配合使用可以测量供水与回水之间的温度差。通常多采用两线制Pt1000铂热电阻，其他的还有Pt100和Pt500等类型的铂热电阻。
5K 计量特性 5.1 单支温度传感器的示值误差E。，见表1。 5.2 配对温度传感器温差的误差E，见表1。
表1温度传感器计量特性的要求
参数名称
技术要求
单支温度传感器的示值误差E。 配对温度传感器的温差的最大允许误差
与IEC60751：2008标准值之差不大于2℃
±(0.5±+3 %)%
注： 1对计量特性另有要求的配对温度传感器，可按有关技术文件规定的要求进行
校准。 2以上指标不用于合格性判断，仅供参考。
6 通用技术要求 6.1外观 6.1.1温度传感器各部分装配正确、可靠、无缺陷，外表涂层应牢固，保护套管应完整无缺陷，不得有凹痕、划痕和显著锈蚀。 2
