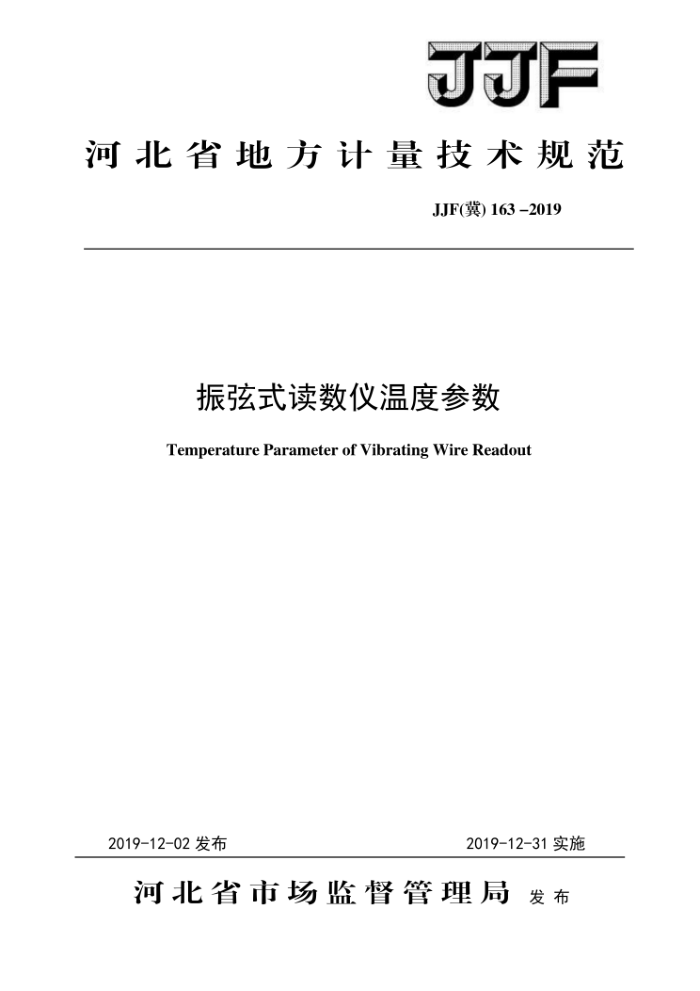

JJF
河北省地方计量技术规范
JJF(冀) 163-2019
振弦式读数仪温度参数
Temperature Parameter of Vibrating Wire Readout
2019-12-02发布
2019-12-31实施
河北省市场蓝督管理局 发布 JJF(冀)163—2019
振弦式读数仪温度参数校准规范
JJF(冀) 163-2019
Calibration Specification for Temperature Parameter of Vibrating WireReadout
归口单位：河北省市场监督管理局起草单位：河北省计量监督检测研究院
本规范委托河北省计量监督检测研究院负责解释 JJF(翼)163—2019
本规范主要起草人：
耿荣勤（河北省计量监督检测研究院）
李杰（河北省计量监督检测研究院）邢寒雪（河北省计量监督检测研究院）
魏云涛（河北省计量监督检测研究院）
参加起草人：
优乐新（河北省计量监督检测研究院） JIF()163201)
目 录
引言
(n) (1) (1) (1 ) (1) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (2) (4) (4) (5) (6) (9) (10)
范围引用文件
2
3 术语和计量单位。 4 概述：
计量性能要求。 5.1 1电阻示值误差 5.2 温度示值误差 5.3温度-电阻值 6 通用技术要求
5
校准条件。 7.1 环境条件。 7.2 标准器 8 校准方法 8.1 通用技术要求的检查 8.2 计量性能的校准 8.3 数据处理原则。 9 校准结果。 10 复校时间间隔"。 附录A 振弦式读数仪温度参数示值误差校准记录格式。 附录B 校准证书内页参考格式。 附录C 振弦式读数仪温度参数示值误差校准不确定度分析示例。
7
A JJ(翼)163-2019
引言
本规范依据JF1071-2010《国家计量校准规范编写规则》 、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》的要求进行编写。
本规范为首次发布。
nr JJF(翼)163—2019
振弦式读数仪温度参数校准规范
1 范围
本规范适用于振弦式读数仪（以下简称振弦仪）温度参数在（-30～85）℃范围的计量性能校准。其它温度测量范围的振弦仪也可参照本规范进行校准， 2引用文件
本规范引用了下列文件： GB/T3412。1《大坝监测仪器检测仪第1部分：振弦式仪器检测仪》 JJF1401-2013《振弦式频率读数仪校准规范》 JJF1664-2017 《温度显示仪校准规范》 JJF1059.1-2012《测量不确定度评定与表示》 凡是注日期的引用文件。仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范。 3术语和计量单位
3.1术语 3.1.1负温度系数热敏电阻negative terperature coefficient thermistor
电阻随温度升高而呈指数降低的热敏电阻。
3.1.2基值电阻basisresistance
基值电阻又称标称阻值，是指负温度系数热敏电阻在基准温度为25℃时零功率阻值，因此又被称为电阻值R(25℃)。 3.2 计量单位
振弦仪使用的法定计量单位为摄氏度（℃）和欧姆（Q）。
4概述
振弦仪是振弦式传感器的测量仪表，主要由时基与控制电路、激励信号产生电路、 检测电路和显示存储电路等组成，所测量的温度传感器一般是负温度系数热敏电阻，其基值电阻为2kQ、3kQ、5kQ等。
1 JJF(冀)163—2019
振弦仪主要用于基于振弦原理的传感器和温度传感器的测量，可直接显示额率（或其它量值）和电阻值，也可显示模数（或其它量值）和温度值。
5计量性能要求
5.1 电阻示值误差
振弦仪电阻示值误差等于电阻显示值减去标准值。 5.2 温度示值误差
振弦仪温度示值误差等于温度显示值减去标准器输出值对应的温度值。 5.3 温度-电阻值
振弦仪温度示值对应的输入电阻值。 注：无法获得被检振弦仪与所配温度传感器的温度与电阻对应关系表的情况下需校准该项目。
6 通用技术要求
6.1振弦仪的外形结构应完好，无影响正常工作的机械损伤。测试接口、显示、存储、 时钟等功能正常。 6.2 振弦仪或说明书中应有温度传感器基值电阻的信息。 1
校准条件
7.13 环境条件 7.1.1 温度：（15~35）℃，相对湿度：不大于80%。 7.1.2 周围应无强烈振动、强电磁场和其它干扰。 7.2 标准器
直流电阻箱：电阻输出范围（0.1~100000）Q，准确度等级：优于0.1级也可选用计量性能满足要求的其它标准器，其扩展不确定度U（k-2）不大于被检
振弦仪最大允许误差的1/3。
8校准方法
8.1 通用技术要求的检查
检查振弦仪的外观并开机检查显示功能，应符合第6条的规定。 8.2 计量性能的校准
