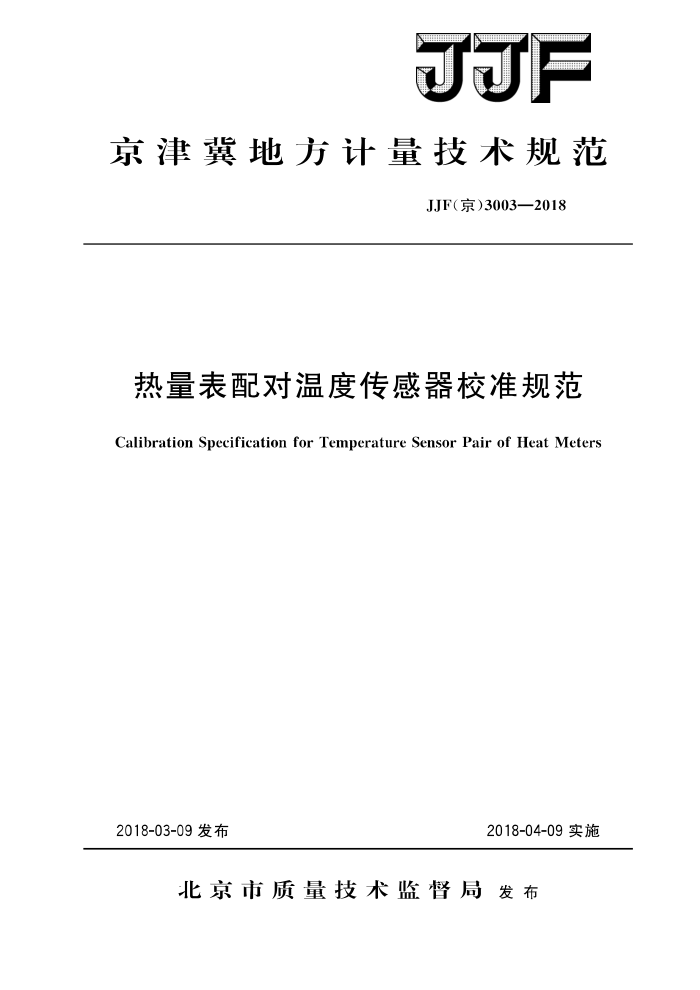

JJF
京津囊地方计量技术规范
JJF(京)3003—2018
热量表配对温度传感器校准规范
Calibration Specification for Temperature Sensor Pair of Heat Meters
2018-04-09实施
2018-03-09 发布
北京市质量技术监督局发布 京津冀地方计量技术规范热量表配对温度传感器校准规范
JJF（京）3003—2018 北京市质量技术监督局发布
*
中国质检出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网:www.spc.net.cn
总编室：(010)68533533 发行中心：（010)51780238
读齐服务部：（010)68523946 中国标准山版社杂皇岛印刷）印刷
各地新华书店经销
*
并本880×12301/16 印张1.5 学数30十字 2018年6月第一版 2018年6月第一次印刷
*
书号：155026·J-3294 定价24.00 元如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：（010)68510107 JJF（京）3003—2018
热量表配对温度传感器校准规范
JJF（京）30032018
Calibration Specification for Temperature
Sensor Pair of Heat Meters
归口单位：北京市质量技术监督局主要起草单位：北京市计量检测科学研究院
天津市计量监督检测科学研究院
河北省计量监督检测研究院
参加起草单位：北京市热力集团有限责任公司
本规范委托北京市计量检测科学研究院负责解释 JJF(京）3003—2018
本规范主要起草人：
姚敏（北京市计量检测科学研究院） Ⅲ 昀（天津市计量监督检测科学研究院）下占成（河北省订量监督检测研究院）王轶巍（北京市量检测科学研究院）
参加起草人：
彭 静（北京市计量检测科学研究院）
蒙 (北京市计量检测科学研究院) 李 萍（北京市热力集团有限责任公司） JJF(京）3003—2018
录
目
引言
(I) (1) (1) (1) (2) (2) (2) (3) (3) (6) (6) (7) (9) (10) (12) (13) (16)
范围 2 引用文件 3 术语和计量单位·
1
概述· 计量特性通技术要求…
1 5 6
7 校准条件 8 校准项口和校准方法· 9 校准结果的表达· 10 复校时问问隔附录A 原始记录格式附录B 校准证书内页参考格式附录（ 热电校准时的接线方式及引线电缆的要求附录D 标准铂电阻温度计、铂热电阳的电附值与温度之间的对应关系附录E 温度传感器示值误差的不确定度评定示例附录F 配对温度传感器温差误差的不确定度评定示例 JJF（京）3003—2018
引言
为了确保京津冀地区热量衣配对温度传感器的量值溯源的统一、准确、可靠，保证其计量校准有章可循，在充分考虑了技术和经济的合理性前提下，制定本规范。
本规范参照了国家计量技术规范JJF1001一2011《通用计量术语及定义》、 JF1059.1一2012《测量不确定度评定与表示》，以及JJF1071一2010《国家计量校准规范编写规则》中规定的相关术语、定义和编写规则。
本规范采川了JJG225一2001《热能表》、JJG229一2010《T业铂、铜热电阳》、 GB/T30121一2013《.T业铂热电附及铂感温元件》、GB/T32224一2015《热量衣》、 EN1434-1：2015《热虽表第1部分：一般要求》（HeatmetersPart1：Generalre quirements）、EN1434-2：2015《热量表第2部分：结构要求》（HeatmetersPart2： Constructionalrequirements）、EV1434-4：2o15《热量表第4部分：型式批准试验》 （HcatmcicrsPart4：Pattcrnapprovaltcsis）、EN1434-5：2015《热量表第5部分：首次检定试验》（HcalmcicrsPar5：Initialvcrificationlcsts）等规范利标准中规定的相关术语、定义和技术内容。
本规范为首次发布
Ⅱ JJF（京）3003—2018
热量表配对温度传感器校准规范
1范围
本规范适用于热量表配对温度传感器的温度、温差计量性能参数的校准。其他类似配对温度传感器的校准也可以参照本规范。
2引用文件
JJG2252001热能衣 JJG229一2010T业铂、铜热电阻 GB/T30121一2013工业铂热电阻及铂感温元件 GB/T32224—2015 热量表 EN1434-l：2015热量表第1部分：一般要求（HcalmcicrsParl：Gcncral
rcquircmcnts)
EN1434-2:2015 热量表第2部分：结构要求（HcatmctcrsPart2：Construc tional requirements)
EN1434-4：2015热虽表第4部分：型式批准试验（HeatmetersPart4：Pat tern approval tests)
EN1434-5:2015 热量表第5部分：首次检定试验（HeatmetersPart5： Initial verificationtests)
凡是注H期的引用文件，仅注H期的版本适用丁本规范；凡是不注H期的引用文件，其最新版本（包括所有的修改版）适川丁本规范。
3术语和计量单位
JJF1001一2011《通用计虽术语及定义》、GBT32224一2015《热虽表》和 JJG229一2010《工业铂、铜热电阻》界定的及以下术语和定义适用于本规范， 3.1热量表healmeter
用丁测量及显示水流经热交换系统所释放（供热系统）或吸收（供冷系统）热能量的仪表。［GB/T32224—2015，定义3.1] 3.2温度传感器tcmperaturcsensor
安装在热交换系统中．川于采集水的温度并发出温度信号的部件。［[GB/T32224一2015. 定义3.7] 3.3配对温度传感器temperaturesensorpair
在同一个热量表上，分别用来测量热交换系统的供水和叫水温度的一对计量特性一
致或相近的温度传感器。［GB/T32221一2015，定义3.8] 3.4温差△01cmpcralurcdiffcrcncc
热交换系统供水和回水的温度差值。［GB/T32221一2015，定义3.10]
1 JJF（京）3003—2018
3.5最小温差△Ominminimumtcmpcraturcdiffercnc
温差的下限值，在此温差下，热量表准确度不应超过误差限。［GBT32224一2015，定义 3.11_ 3.6最大温差A6mxmaximumtemperaturedifference
温差的上限值，在此温差下，热量表准确度不应超过误差限。［GB/T32224一2015，定义3.12 3.7温度范围上限.maxupperlimitofthetemperaturerange
流经热量表的载热液体的最高允许温度，热量表在此温度下运行不超过最大允许误差。 3.8温度范围下限..lowerlimitofthetemperaturerange
流经热量表的载热液体的最低允许温度，热量表在此温度下运行不超过最人允许误差。
4概述
配对温度传感器是热量表重要组成部分：一般为两支计量性能相近的温度传感器，
它们分别安装在热力管线的供水管和水管处，与计算器配合使用可以测量供水与可水之问的温度差。通常多采用两线制P11000铂热电阻，其他的还有P1100和P1500等炎型的铂热电阻。
5计量特性
5.1单支温度传感器的示值误差E。，见表1。 5.2配对温度传感器温差的误差E9，见衣1。
表1温度传感器计量特性的要求
参数名称
技术要求
单支温度传感器的示值误差E。
与IEC60751：2008标准值之差不人于2℃
±(o. 5+3 4 40ma)%
配对温度传感器的温差的最人允许误差
A0
注： 1对计量特性另有要求的配对温度传感器，可按有关技术文件规定的要求进行
校准。 2以上指标不用于合格性判断，仅供参考
6通用技术要求 6.1外观 6.1.1温度传感器各部分装配正确、可靠、无缺陷，外表涂层应牢固，保护套管应完整无缺陷，不得有凹痕、划痕和显著锈蚀。 2
