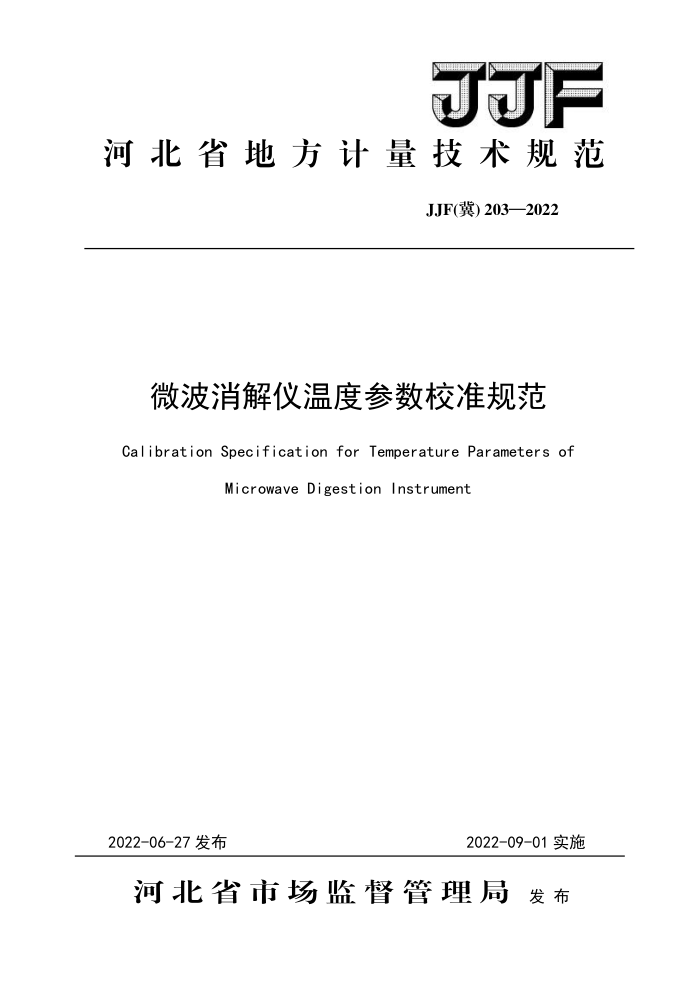

JJF
河北省地方计量技术规范
JJF(冀) 203—2022
微波消解仪温度参数校准规范
Calibration Specification for Temperature Parameters of
Microwave Digestion Instrument
2022-06-27发布
2022-09-01实施
河北省市场蓝督管理局 厂发布 JJF(冀) 203-2022
微波消解仪温度参数
JJF(冀) 203-2022
校准规范
Calibration Specification for Temperature
Parameters of Microwave Digestion Instrument
归口单位：河北省市场监督管理局主要起草单位：河北省计量监督检测研究院
张家口市计量测试所
参加起草单位：北京林电伟业电子技术有限公司
本规范委托河北省计量监督检测研究院负责解释 JJF(冀)203—2022
本规范主要起草人：
陈素（河北省计量监督检测研究院）
王利军（张家口市计量测试所）
张师星（河北省计量监督检测研究院）
郭学军（张家口市计量测试所）
左丹（张家口市计量测试所）
本规范参加起草人：
刘建磊（河北省计量监督检测研究院）
刘凯（张家口市计量测试所）
史盼敬（河北省计量监督检测研究院）
薛诚（北京林电伟业电子技术有限公司） JJF(冀)203-2022
目 录
引言 1 范围 2 引用文件. 3 术语 4 概述
计量特性.. 6 校准条件 6.1 环境条件 6.2 标准器及配套设备. 7 校准项目及方法 7.1 校准项目 7.2 校准方法. 7.3 数据处理 8校准结果 9复校时间间隔. 附录A校准记录参考格式附录B校准证书内页参考格式附录C微波消解仪温度偏差校准结果不确定度评定示例
5
3
.
5
4
F
> JJF(冀)203-2022
引言
本规范是以JJF1071-2010 《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JJF1059.1-2012《测量不确定度评定与表示》为基础性系列规范进行编写的。
本规范为首次起草。
II JJF(冀)203-2022
微波消解仪温度参数校准规范
1范围
本规范适用于实验室用室温~200℃密闭式微波消解仪温度参数的校准。
2引用文件
本规范引用了下列文件： JJF1101-2019环境试验设备温度、湿度参数校准规范 GB/T5170.1-2016电工电子产品环境试验设备检验方法第1部分：总则 GB/T26814-2011微波消解装置凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
3.1微波消解法microwavedigestionmethod
利用微波加热封闭容器中的消解液和试样，从而在高温增压条件下使其快速溶解的湿法消化的方法。 3.2消解罐digestiontank
微波可穿透并在一定温度、压力条件下消解试样的密闭容器。 3.3温度偏差temperaturedeviation
微波消解仪稳定状态下，各测量点在规定时间内实测最高温度和最低温度与设定温度的上下偏差。温度偏差包含温度上偏差和温度下偏差。 3.4温度波动度temperaturefluctuation
微波消解仪稳定状态下，在规定的时间间隔内，任意一测量点温度随时间的变化量。
3.5温度均匀度temperatureuniformity
微波消解仪稳定状态下，工作区域在某一瞬时任意两测量点温度之间的最大差值。
4概述
微波消解仪是利用微波的穿透性和激活反应能力加热密闭容器内的消解液和试样，在 JJF(冀)203-2022
高温增压条件下，使试样快速溶解的湿法消化方法。
微波消解仪主要由磁控管、波导管、微波炉腔、可转动的负载盘、自动控制系统、排风系统、安全防护门、消解罐等组成。
5计量特性
微波消解仪的温度偏差、温度波动度、温度均匀度常用技术要求见表1。
表1技术要求
范
围
室温 项 目
50℃ 100℃ ±2
±3
±5
温度偏差℃
温度均匀度℃
2
3
5
±2
±3
±5
温度波动度℃/10min
注1：对计量特性另有要求的微波消解仪，按有关技术文件规定的要求进行校准。 注2：以上指标要求不用于合格性判断，仅供参考。
67 校准条件
6.1环境条件 6.1.1 温度：15℃~35℃，湿度：不大于85%RH。 6.1.2 微波消解仪应放置于平稳固定的工作台上，设备四周不得有遮盖，室内应有良好的通风装置，周围无强烈振动、强磁场、腐蚀性及易燃易爆气体。 6.2标准器及配套设备
测量标准一般选用具有记录功能的温度数据采集仪，且满足不破坏微波消解仪及其正常运行的条件，数量应满足测量要求。具体技术指标见表2。
表2测量标准技术要求
测量范围 (0~200）℃
分辨力不低于0.01℃
最大允许误差 ±(0.15℃+0.002t)
注1：测量范围为一般要求，使用中应能覆盖被校微波消解仪实际校准温度范围。
2
