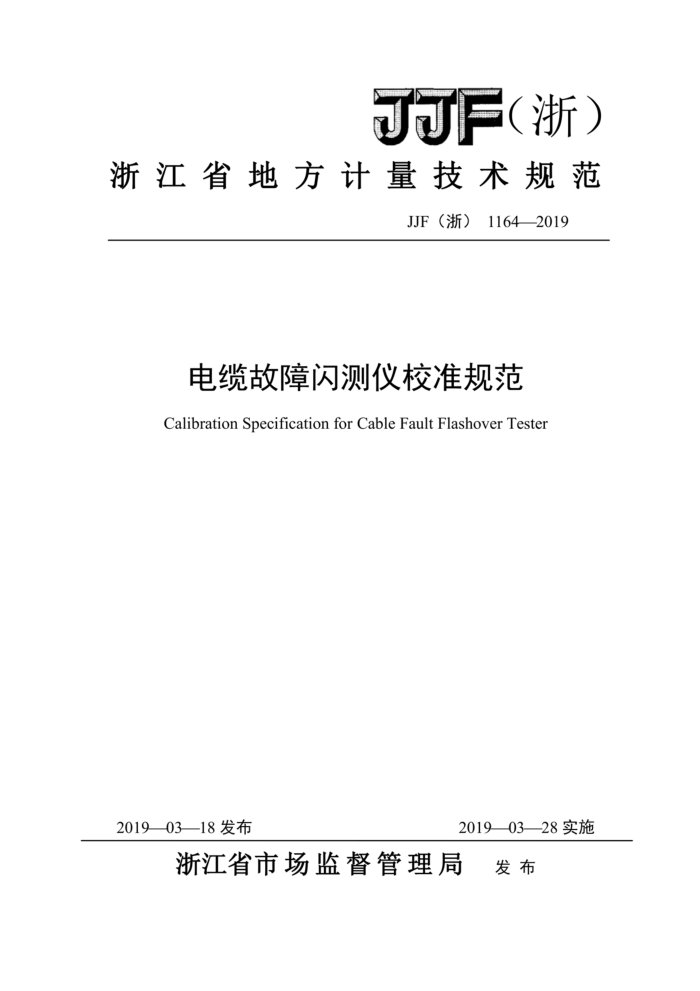

JJF(浙)
浙江省地方计量技术规范
JF（浙）1164—2019
电缆故障闪测仪校准规范 Calibration Specification for Cable Fault Flashover Tester
20190318发布
201903—28实施
浙江省市场监督管理局 发布 JJF（浙）1164-2019
电缆故障闪测仪校准规范 CalibrationSpecificationforCableFaultFlashover
JF(浙) 1164-2019
Tester
归口单位：浙江省市场监督管理局
主要起草单位：国网浙江省电力有限公司电力科学研究院参加起草单位：杭州意能电力技术有限公司
国网浙江省电力有限公司台州供电公司
国网浙江省电力有限公司嘉兴供电公司
国网浙江省电力有限公司金华供电公司
国网浙江省电力有限公司杭州供电公司
本规范委托国网浙江省电力有限公司电力科学研究院负责解释。 JJF（浙）1164-2019
目录
1范围 2引用文件 3术语和定义. 4概述. 5计量特性 5.1故障测试距离 5.2测试盲区 5.3示值误差 5.4最小分辨力 6校准条件 6.1环境条件 6.2测量标准及辅助设备 7校准项目和校准方法 7.1校准项目 7.2校准方法 8校准结果表达 8.1校准报告 8.2数据处理原则 9复校时间间隔附录A测量不确定度评定示例，附录B校准原始记录格式. 附录C校准证书内页格式，附录D校准证书校准结果页格式
2
.2
2
.2
.3
.3 .3
.3
.6
6
.7
.8 .12 14 15 JJF（浙）1164-2019
引 言
本规范依据国家计量技术规范JF1071-2010《国家计量校准规范编写规则》 JJF1001-2011《通用计量术语及定义》、JF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量技术规范。
I JJF（浙）1164－2019
电缆故障闪测仪校准规范
1 范围
本规范适用于电缆故障闪测仪（以下简称闪测仪）的校准。
2 引用文件
本规范引用了下列文件： DL/T849.1-2004电力设备专用测试仪器通用技术条件第1部分：电缆故障闪测仪凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。 3术语和定义
DL/T849.1-2004界定的及以下术语和定义适用于本规范。
3.1低阻故障low-resistancefault
电缆相间或相对地的绝缘受损，绝缘电阻小于1002的故障。 注：改写DL/T849.1-2004，术语和定义3.7。
3.2高阻故障high-resistancefault
相对于低阻故障，电缆相间或相对地的故障电阻较大，需施加高压闪络后才能进行测量的故障。
注：改写DL/T849.1-2004，术语和定义3.8。
3.3短路故障short-circuitfault
电缆相间或相对地直接短接的故障，是低阻故障的特殊形式。
3.4开路故障open-circuitfault
工作电压不能传输到电缆终端或电缆终端负载能力较差的故障。 注：改写DL/T849.1-2004，术语和定义3.6。
3.5低压脉冲法lowvoltagepulsemethod
在待测电缆一端注入低压脉冲信号，通过检测该入射信号和反射信号的时间差计算出故障距离的一种方法，又称雷达法。
注：改写DL/T849.1-2004，术语和定义3.2。
3.6脉冲电流法pulsecurrentmethod
- JJF（浙）1164－2019
向待测电缆施加直流高压使故障点击穿，通过接收并测量故障点放电产生的电流行波
信号计算出故障距离的一种方法，一般包括直闪法和冲闪法两种。 3.7弧反射法arcreflectionmethod
向待测电缆施加直流高压，使故障点出现弧光接地，在燃弧时和电弧熄灭后，分别注入低压脉冲信号，通过比较测试波形得出故障距离的一种方法，又称二次脉冲法或多次脉冲法。 3.8电缆故障模拟装置cablefaultsimulationset
依据实物电缆的分布参数，利用一系列电容、电感、电阻等电子元器件制作而成，具有模拟开路、低阻、高阻、短路等常见电缆故障的装置。.
4概述
闪测仪基于行波测距原理，主要用于电缆故障的粗测定位，由低压脉冲输出单元、脉
冲采样单元及数据处理单元组成，一般具有低压脉冲法、脉冲电流法和弧反射法三种测量模式。
低压脉冲法测量模式下，闪测仪可实现对低阻、短路、开路故障距离的探测；脉冲电流法和弧反射法测量模式下，闪测仪借助直流高压电源，可实现对高阻故障距离的探测。 5计量特性 5.1故障测试距离
闪测仪故障测试距离一般不小于20km。
5.2测试盲区
闪测仪测试盲区一般不大于20m。 5.3测试距离示值误差
测试距离示值误差一般不超过±（0.5%×L+1m），其中：L为电缆故障点到测试端的距离，L≥20m。 5.4光标移动步长
故障测距光标移动步长应不大于最大允许误差的1/5。 注：以上条款不作为合格性判断依据，仅供参考。
2 JJF（浙）1164-2019
6 校准条件 6.1 环境条件 6.1.1 环境温度：（20±5）℃； 6.1.2 环境湿度：（30%~80%）RH； 6.1.3 电源频率：50(1±1%)Hz； 6.1.4 电源电压：220（1±5%)V； 6.1.5 电源电压波形畸变率：不大于5% 6.2 测量标准及辅助设备
校准设备见表1。
表1 校准设备
序号 1 2 3 7 校准项目和校准方法 7.1 校准项目
设备名称数字示波器
性能要求
采样频率不小于500MSa/s 具备连续脉冲方波输出功能，极性正、负可选；幅值可调，最大不小于10V；脉冲宽度可调，最小不大于10ns；频率调节范围不小于5MHz；周期时间最大允许误差不超过±0.005us 电压等级10kV，长度20m
函数信号发生器
电力电缆
测试仪的校准项目如表2所示。
表2 校准项目
序号 1 2 3 4
校准项目故障测试距离试验测试盲区试验测试距离示值误差光标移动步长试验
首次校准
后续校准
+ + + +
一 +
注：表中“+"表示必须校准，“一”表示不需校准。 7.2 校准方法 7.2.1 故障测试距离试验
原理如图1。用低压脉冲法对最远测试距离故障模拟点进行试验。在电缆故障模拟装
3
