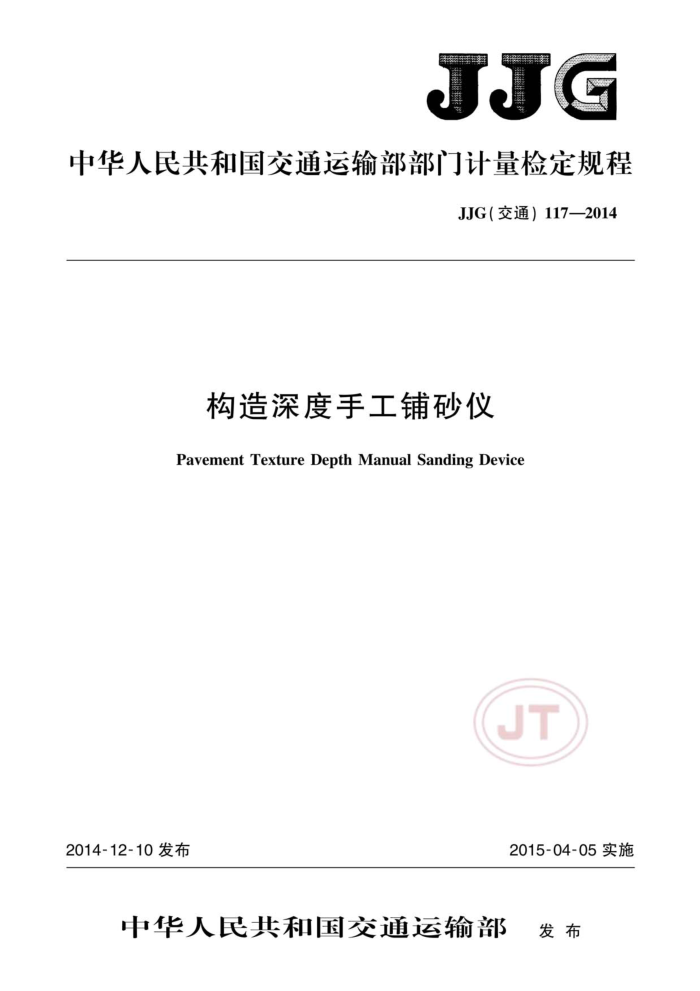

JJG
中华人民共和国交通运输部部门计量检定规程
JJG（交通）117—2014
构造深度手工铺砂仪
Pavement Texture Depth Manual Sanding Device
JT
2014-12-10发布
2015-04-05实施
中华人民共和国交通运输部 发布 中华人民共和国交通运输部
部门计量检定规程构造深度手工铺砂仪 JJG（交通）117—2014
*
人民交通出版社股份有限公司出版发行（100011北京市朝阳区安定门外外馆斜街3号
各地新华书店经销北京市密东印刷有限公司印刷
拉
版权专有不得翻印
*
开本：880×1230 1/16印张：1 字数：19千
2015年4月第1版 2015年4月第1次印刷
定价：15.00元统一书号：15114·2091 JJG（交通）117—2014
构造深度手工铺砂仪
检定规程
JJG（交通） 117 -2014
V.R.ofPavementTextureDepthManual
Sanding Device
本规程经中华人民共和国交通运输部于2014年12月10日批准，并自
2015年04月05日起施行。
归口单位：全国交通工程设施（公路）标准化技术委员会公路工程材
料与仪器设备专业标准化工作组
起草单位：交通运输部公路科学研究院
国家道路及桥梁质量监督检验中心广东省公路工程质量监测中心浙江正方交通建设有限公司
JT
本规程委托交通运输部公路科学研究院负责解释 JJG（交通）117—2014
本规程主要起草人：
毛利建（交通运输部公路科学研究院）常成利（交通运输部公路科学研究院）刘恒柏（交通运输部公路科学研究院）李新平（广东省公路工程质量监测中心）施利民（浙江正方交通建设有限公司）许士丽（交通运输部公路科学研究院）薄占顺（国家道路及桥梁质量监督检验中心）崔坤荣（国家道路及桥梁质量监督检验中心）张朝荣（国家道路及桥梁质量监督检验中心）隋利建（国家道路及桥梁质量监督检验中心）
JT JJG（交通）117—2014
目 录
引言
I
范围引用文件概述
1 2 3 4计量性能要求
...
5 通用技术要求 6计量器具控制附录A构造深度手工铺砂仪检定记录表附录B检定证书内页格式附录C检定结果通知书内页格式
JT JJG(交通）117—2014
引 言
本规程的编写符合JJF1002一2010《国家计量检定规程编写规则》的要求，
JT JJG（交通）117—2014
构造深度手工铺砂仪检定规程
1范围
本规程适用于构造深度手工铺砂仪（以下简称铺砂仪）的首次检定、后续检定和使用中的检查。 2引用文件
本规程引用下列文件： GB9969.1工业产品使用说明书总则凡是注日期的引用文件，仅注日期的版本适用于本规程：凡是不注日期的引用文件，
其最新的版本（包括所有的修改单）适用于本规程。 3概述 3.1原理
铺砂仪主要由量砂筒、推平板、量尺和量砂等部分组成。其工作原理是用量砂筒将匀质且一定粒径范围的已知体积的标准量砂摊铺在路面上，用底部粘有橡胶片的专用推平板将砂推平成一圆形，量取所摊铺圆平均直径计算圆面积，根据砂体积除以圆面积，计算标准量砂在路面结构孔隙中填充的平均厚度（即构造深度）。 3.2用途
用于检测路面构造深度。 3.3结构 3.3.1量砂筒
形状及结构尺寸如图1所示。筒一端是封闭的，容积为25mL±0.15mL。 3.3.2推平板
形状及结构尺寸如图2所示。推平板为木制或铝制，直径50mm，底面粘一层厚 1.5mm的橡胶片，上面安装一圆柱把手。
单位为毫米
单位为毫米
30
JT
0
9
S
50 橡胶片
图1量砂筒
图2推平板
1 JJG（交通）117—2014
4计量性能要求 4.1量砂筒内径：20mm±0.05mm。 4.2量砂筒内边缘深度：79.5mm±0.05mm。 4.3量砂筒壁厚：不小于3mm。 4.4推平板直径：50mm±1mm。 4.5推平板橡胶片粗糙度：轮廓算术平均偏差R.≤50μm。 5通用技术要求 5.1铺砂仪各部分的外观应光洁、无缺损、无锈蚀、无缝隙，表面镀层应光滑、均匀。 5.2铺砂仪的标牌和标志应清晰。标牌内容包括产品名称、产品型号规格、制造日期、生产企业名称、产品技术参数、生产编号等：标志内容包括使用编号、最近一次的检定日期等。 5.3量砂筒及推平板应采用不易产生锈蚀、成型后不易变形的材料制作，内里及外表均需做防锈蚀处理。 5.4量砂筒内表底部水平，盛砂空间呈标准圆柱体。 5.5标准量砂粒径范围：0.15mm~0.3mm；量砂干燥、洁净、匀质。 5.6推平板厚度不小于5mm，推平板粘贴橡胶片厚度不小于1.5mm，橡胶片与推平板密实粘贴、无缝隙。 6计量器具控制
计量器具控制包括首次检定、后续检定和使用中检查。
6.1检定条件 6.1.1检定环境条件
检定过程环境条件要求如下： a）环境温度，20℃±5℃； b）环境湿度，不大于85%RH。
6.1.2检定器具
检定器具如下：
游标卡尺，量程200mm，精度0.01mm；
a)
b) 粗糙度仪，量程0.01μm~100μm，精度0.01μm； c) 温度湿度计，温度量程-10℃~+60℃，分度值0.2℃；湿度量程（0~100）%，分
度值1%。
6.2检定项目
铺砂仪的检定项目见表1，检定记录格式见附录A。
2
