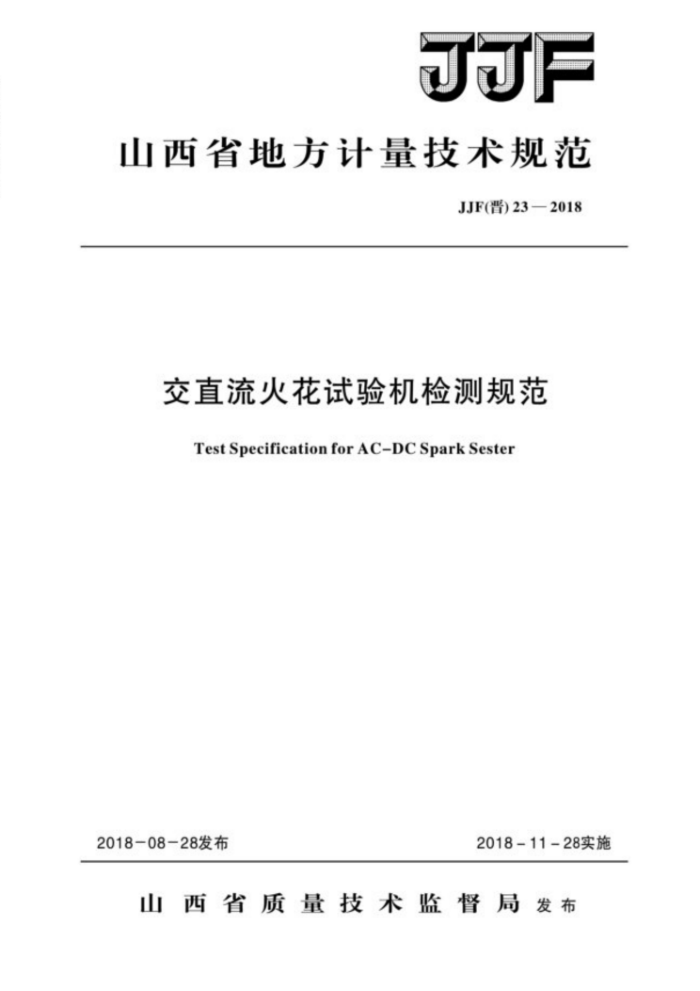

JJF
山西省地方计量技术规范
JJF（晋）232018
交直流火花试验机检测规范
Test Specification forAC-DCSpark Sester
2018-08-28发布
2018-11-28实施
山西省质量技术监督局发布 JJF（）23-2018
交直流火花试验机检测规范 Test SpecificationforAC-DCSparkTester
JJF（晋）23一2018
本规范经山西省质量技术监督局2018年08月28日批准并自2018年11月28日起施行。
归口单位：山西省质量技术监督局
起草单位：晋中市质量技术监督检验测试所
本规范由山西省质量技术监督局负责解释 JJF（晋）23-2018
本规范主要起草人：
白永强 （普中市质量技术监督检验测试所）范艳红 （晋中市质量技术监督检验测试所）常宗英 （晋中市质量技术监督检验测试所）
参加起草人：
张文云 （普中市质量技术监督检验测试所）韩顺林 （晋中市质量技术监督检验测试所）杜玫玫 （晋中市质量技术监督检验测试所）范丽华 （晋中市质量技术监督检验测试所）王莉 （晋中市质量技术监督检验测试所）张 蜂 （晋中市质量技术监督检验测试所）赵东敏 （晋中市质量技术监督检验测试所）郝富杰 (晋中市质量技术监督检验测试所) JJF（晋）23-2018
目录
引言范围
(ⅡI) · (1) · (1) (1) * (1) ● (2) *** (4) (5) (8) (9) .. (10) * (11)
1
2 引用文件 3 术语与定义· 4 概述 5 计量特性 6 检测条件
检测项目和检测方法。 8 检测结果。 附录A火花试验机检测记录参考格式· 附录B火花试验机检测报告内页格式附录C火花试验机示值误差检测结果的不确定度评定
7 JJF（）23-2018
引言
本规范依据JJF1071-2010《国家计量标准规范编写规则》、JJF1059.1-2012《测
量不确定度评定与表示》、JJF1001-2011《通用计量术语及定义》编写。
H JJF（晋）23-2018
交直流火花试验机检测规范
1范围
本规范适用于电线电缆专用试验设备中在线检测用，频率为50Hz或60Hz交流火花试验机和直流火花试验机（统称火花试验机）的检测。
不适用于脉冲式火花试验机、高频火花试验机、火花检漏仪和其他用途的火花试验机的检测。 2引用文件
JJF1059.1-2012 测量不确定度的评定与表示 JJF1071-2010 国家计量校准规范编写规则 GB/T26873—2011.火花试验机凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件
其最新版本（包括所有的修改单）适用于本规范， 3术语与定义 3.1火花试验机
由高压发生器、试验电极、电压表、击穿指示装置和必要的控制电路组成，用以线缆缺陷检测的专用测量设备。 3.2击穿计数器
由显示计数器和讯响报警器组成，能准确记录火花击穿的次数和报警的装置。 3.3等级指数
仪表在本规范所定义的参比条件下测试时，规定的允许百分数误差极限的数字。 4概述
火花试验机是由高压发生器、试验电极、保护电极、电压表、击穿指示器和必要的控制电路组成，按其使用的高压电源分为交流（工频）火花试验机和直流火花试验机，按其显示方式分为指针式火花试验机和数字式火花试验机，按其准确度等级划分为2级、 5级、10级。其高压电源分为工频高压电源和直流高压电源，直流高压电源正极接地。
火花试验机产生一个交流高压（50Hz或60Hz）或直流高压，经高压试验电极对线缆进行电性能动态测试。当线缆缺陷被击穿后，被测线缆导体与电极间产生一个放电火花，由此形成的击穿脉冲，经滤波、整形除去干扰信号后，送入分辨率控制电路进行击穿信号同步处理，使线缆上一个击穿点只记录一次，且控制计数电路工作，计数电路同时输出报警驱动电压，由报警电路完成击穿报警、停车的工作程序。
1 JJF（晋）23-2018
火花试验机是用以线缆缺陷检测的专用测量设备。它在电线、电缆生产过程中动态地对电线、电缆的电气安全性能进行连续检测。火花检测的目的，不仅仅是为了找出线缆制品中存有的如裂缝、砂眼、导电粒子、孔洞等贯穿性的缺陷，而且要找出其中介质表面有缺陷的非贯穿性缺陷，以便及时调整生产工艺或更换原材料，确保下线产品合格。 5计量特性 5.1试验电极 5.1.1试验电极底部可制成“V”形或“U”形，试验电极有效宽度不小于最大被试品外径加30mm 5. 1. 2 2电极为金属制成的珠链或环链式接触电极，链长应大于V形或U形底部电极的深度。 5.1.3 3珠子直径与相邻两链的间距应符合表1的规定，一串珠子上相邻两颗珠子间的间距应不超过2.5mm。
表1珠子直径与相邻两链的间距
相邻两链的间距/mm
珠子直径/mm
2. 5 15 2~3 3~4 4~4.5 4.5~5
≤5 8 ≤5 <6 ≤7 ≤8
5.1.4环由直径大于0.8m金属丝构成，环的外径（狭边)不大于5， 每100长的环链上，环数不少于20个。 5.1.5链上的珠或环应分布均匀，表面光滑，不应有刮伤被试品的任何毛刺，珠或环每一节应灵活可靠。 5.1.6电极有效长度应能满足火花试验机在最大走线速度下电线绝缘表面走过电极的时间（交流火花试验机不少于0.05S，直流火花试验机不少于0.001s)。 5.2保护电极
试验电极的两端应有带接地的保护电极。保护电极的宽度不小于试验电极有效宽度，长度不小于15m。
2 JJF（）23-2018
5.3输出电压准确度
火花试验机交、直流输出电压等级指数与最大允许误差应符合表2的规定。
表2输出电压等级指数与最大允许误差 2级
5级 ± 5%
等级指数最大允许误差
10级 ±10%
± 2%
注：通常演足2级火花试验机电压范圈6V以下；5级火花试验机电压蔻圈30kv以下：10级火花试验机电
压薇圆50kV以下。
5.4灵敏度 5.4.1火花试验机的灵敏度要求，当火花试验机输出的高压电源试验电极与地之间连接人工击穿装置检查时，火花试验机应有击穿指示。 5.4.2交流（工频）火花试验机，试验电压3kV，当人工击穿装置的火花间隙临时被跨接短路时，稳态电流应不超过600uA，必要时串联电阻调节。人工击穿装置连续旋转20 次，火花试验机击穿计数器所计次数应与实际击穿次数完全一致。 5.4.3直流火花试验机，试验电压5kV，当人工击穿装置的火花间隙临时被跨接短路时，稳态电流应不超过600uA，必要时串联电阻调节。人工击穿装置连续旋转20次，火花试验机击穿计数器所计次数应与实际击穿次数完全一致。 5.5稳定性
交流（工频）火花试验机，在输出电压调到最高值，将工频人工击穿装暨的限流电阻短接，火花间隙并接500pF电容的状态下，连续旋转人工击穿装置20次，火花试验机击穿计数器所计次数应与实际击穿次数完全一致。在直流火花输出电压调到最高值，直流人工击穿装置的限流电阻短接的状态下，人工击穿装置连续旋转20次，火花试验机击穿计数器所计次数应与实际击穿次数完全一致。 5.6绝缘电阻
火花试验机的高压电极对机壳的绝缘电阻应不小于100置Q，火花试验机的电源输入端子对机壳的绝缘电阻不应小于5M8。 5.7介电强度 5.7.1高压电极对机壳间的试验电压见表3，历时1min，不应有击穿或飞弧现象发生。
3
