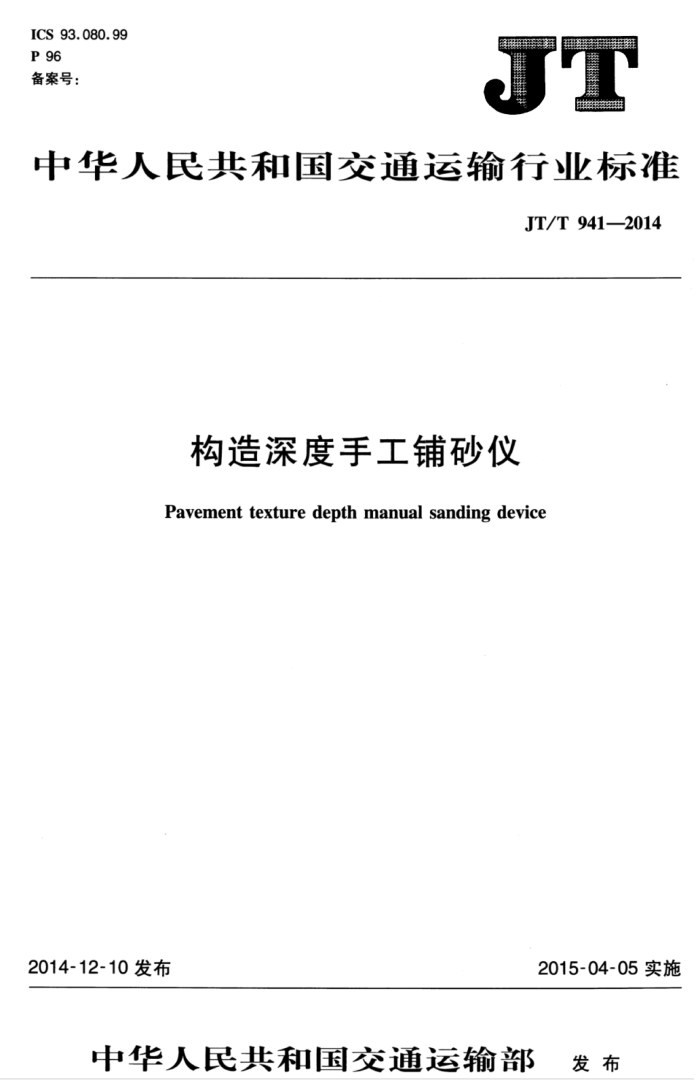

ICS 93.080.99 P 96 备案号：
中华人民共和国交通运输行业标准
JT/T 941—2014
构造深度手工铺砂仪
Pavement texture depth manual sanding device
2014-12-10发布
2015-04-05实施
中华人民共和国交通运输部 发布 JT/T 941—2014
目 次
前言
Ⅱ
范围规范性引用文件术语和定义
1
2
3
工作原理与产品结构技术要求 6 试验方法
4
5
2
检验规则标志、包装、运输和储存
8 JT/T 9412014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由全国交通工程设施（公路）标准化技术委员会公路工程材料与仪器设备专业标准化工作
组提出并归口。
本标准起草单位：交通运输部公路科学研究院、国家道路及桥梁质量监督检验中心、广东省公路工程质量监测中心、金华市天平交通工程试验检测咨询有限公司。
本标准主要起草人：毛利建、常成利、刘恒柏、李新平、郑联红。 本标准参加起草人：许士丽、薄占顺、崔坤荣、张朝荣、隋利建。
Ⅱ JT/T941—2014
构造深度手工铺砂仪
1范围
本标准规定了构造深度手工铺砂仪（以下简称铺砂仪）的产品结构与工作原理、技术要求、试验方法、检验规则及标志、包装、运输和储存。
本标准适用于检测公路路面构造深度的铺砂仪的生产、检验和使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB9969.1工业产品使用说明书总则
3术语和定义
下列术语和定义适用于本文件。
3.1
标准量砂standardsand 粒径在0.15mm~0.3mm间干燥、洁净的石英砂。
3.2
构造深度texturedepth 沥青路面或水泥混凝土路面一定面积的路表面开口空隙的平均深度。
4工作原理与产品结构
4.1工作原理
铺砂仪主要由量砂筒、推平板、量尺和量砂等部分组成。其工作原理是用量砂筒将匀质且一定粒径范围的已知体积的标准量砂摊铺在路面上，用底部粘有橡胶片的专用推平板将砂推平成一圆形，量取所摊铺圆平均直径计算圆面积，根据砂体积除以圆面积，计算标准量砂在路面结构孔隙中填充的平均厚度（即路面构造深度）。 4.2产品结构 4.2.1量砂筒
形状尺寸如图1所示。一端是封闭的，容积为25mL±0.15mL。同时，配备专门的刮尺可以将筒口量砂刮平。 4.2.2推平板
形状尺寸如图2所示。推平板为木制或铝制，直径50mm，底面粘一层厚1.5mm的橡胶片，上面有一圆柱把手。
1
