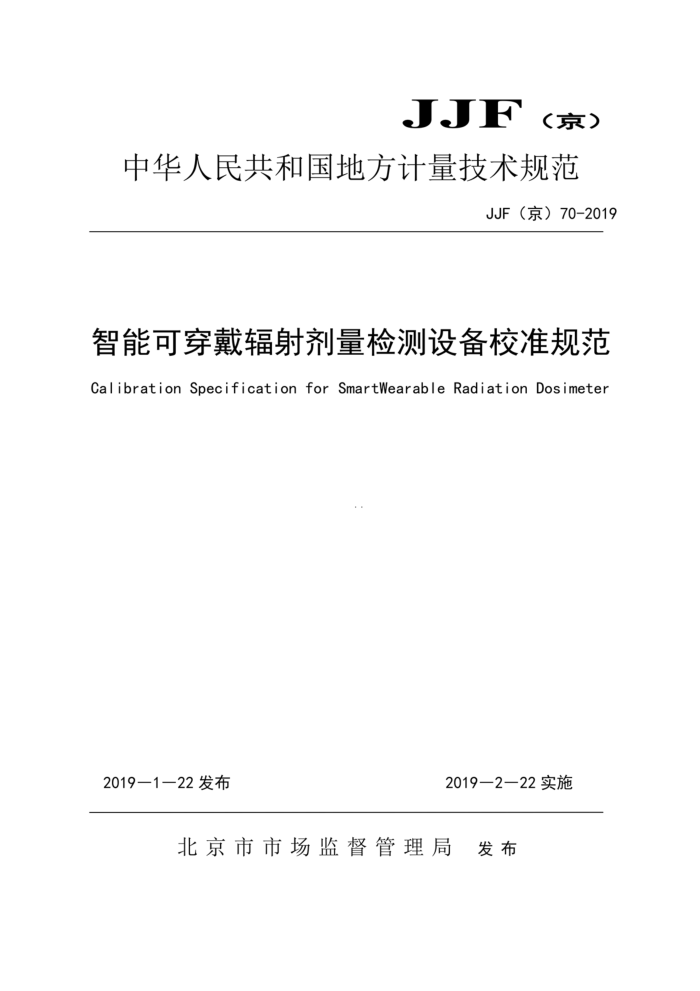

JJF(京)
中华人民共和国地方计量技术规范
JJF（京）70-2019
智能可穿戴辐射剂量检测设备校准规范 Calibration Specification for SmartWearable Radiation Dosimeter
2019一1一22发布
2019—2—22实施
北京市市场监督管理局发布 JJF（京）70-2019
智能可穿戴辐射剂量检测设备校准规范 Calibration Specification for Smart Wearable Radiation Dosimeter
JJF（京）70－2019
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
本规范由北京市市场监督管理局负责解释 JJF（京）70-2019
本规范主要起草人：
罗琛（北京市计量检测科学研究院）
范耀东 (北京市计量检测科学研究院) 赵贵坤(北京市计量检测科学研究院) 主焕宁（北京市计量检测科学研究院
参加起草人：
鲁向（北京市计量检测科学研究院）
黄新生（北京市计量检测科学研究院） JJF（京）70-2019
目录
引言 1范围. 2引用文献 3术语 4概述 5计量性能要求 6校准条件 7校准项目和校准方法 8校准结果的表达， 9复校时间间隔附录A测量不确定度评定实例附录B校准原始记录参考格式，附录C校准证书内页信息及格式
II
1
2
2
.3
A
9
10 1 1 .15 17 JJF（京）70-2019
引言
本规范的编制基于智能可穿戴辐射剂量检测设备的主要计量性能进行实验测试，参考相关计量检定规程、计量校准规范和国家标准等文件，依据JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》和JF1059.1-2012《测量不确定度评定与表示》进行制定。
本规范中对智能可穿戴辐射剂量检测设备的通用要求、计量性能、校准方法主要参照JJG1009-2016及GB/T13161-2015；所使用的个人剂量当量Hp(10)约定值的测定方法及其不确定度评估主要参照GB/T12162.2-2004和GB/T12162.3-2004；所使用的参考辐射取自GB/T12162.1-2000，部分参照ICRUReport47；各种辐射质的Hp(10)的转换系数采用GB/T12162.3-2004中提供的数据。本规范增加了在运动状态下，智能可穿戴辐射剂量检测设备的相对固有误差技术指标，并给出科学的检测方法，实现了更全面的评价智能可穿戴辐射剂量检测设备计量性能，
本规范为首次制定
II JJF（京）70-2019
智能可穿戴辐射剂量检测设备校准规范
1范围
本规范适用于佩带在人体驱躯干、四肢，用来测量、记录并警示由外照射X、辐射作用于佩戴者的个人剂量当量Hp(10)的智能可穿戴辐射剂量检测设备（以下简称监测仪）的静止及运动状态下计量校准。所适用的X、Y辐射能量范围为48keV~1.5MeV。
本规范所适用的监测仪应为小型一体化的可佩戴仪器，外形（不包括腕带等夹具）不超过：长15cm/宽8cm/厚3cm，体积250cm3。
本规范不适用于弱贯穿X、辐射个人剂量当量Hp(0.07)监测仪的校准。 本规范不适用于中子和β辐射个人监测仪的校准。 本规范不适用于诸如胶片剂量计、热释光剂量计或石英丝静电计等无源测量装置的
校准。 2引用文献
本规范引用下列文件： JJG1009-2016X、?辐射个人剂量当量Hp(10)监测仪 GB/T12162.1用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参考辐射第
1部分：辐射特性及产生方法
GB/T12162.2用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参考辐射第
2部分：辐射防护用的能量范围为8keV~1.3MeV和4MeV~9MeV的参考辐射的剂量测定
GB/T12162.3用于校准剂量仪和剂量率仪及确定其能量响应的X和Y参考辐射第
3部分：场所剂量仪和个人剂量计的校准及其能量响应和角响应的测定
GB/T13161-2015辐射防护仪器测量X、、中子和β辐射个人剂量当量Hp(10)和 Hp(0.07)的直读式个人剂量当量仪
IEC61526-2010辐射防护仪器-用于X、Y、中子和β辐射的个人剂量当量Hp(10) 和Hp(O.o7）的测量-直读式个人剂量当量仪（Radiationprotection instrumentation-Measurement of personal dose equivalent Hp(10) and Hp(0.07) for X, gamma, neutronandbetaradiation-Directreadingpersonaldoseequivalentmeters)
ICRUReport47外照射光子和电子辐射剂量当量的测量（Measurementofdose equivalentfromexternalphotonandelectronradiations)(1992)
凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文件，
1 JJF（京）70-2019
其最新版本（包括所有的修改单）适用于本规范。
3术语 3.1个人剂量当量Hp(d)personaldoseequivalentHp(d)
在人体中软组织内深度为d的一指定点处的剂量当量，对于强贯穿辐射推荐的深度 d为10mm，Hp(d)可写为Hp(10)。 3.2智能可穿戴辐射剂量检测设备smartwearableradiationdosimeter
佩带在人体躯干、四肢，通常集成时间、定位、数据传输、蓝牙等智能功能，并多工作于运动状态下，用来测量、记录并警示由外照射X、Y辐射作用于佩戴者的个人剂量当量Hp(10)的智能可穿戴辐射剂量检测设备。 3.3约定值conventionalquantityvalue
为特定目的而按一定规范赋予某一量的（量）值。 3.4参考值referencevalue
用作与同类量的值进行比较的基础的量值。 3.5探测器装置detectorassembly
由一个辐射探测器和校准或确定响应所需的相关部件组成的装置。 注：在此条件下校准结果只对该组合整体有效。在本规范中，所需使用的体模、已安置的被检
个人监测仪及可能的测读配件电缆等即构成一探测器组合。 3.6测量点pointoftest
辐射场中剂量当量率Hp(10)约定值（或参考值）已测定的一特定点，校准时探测器装置的参考点必须被准确定位于该点。 3.7参考点referencepointofanassembly
为校准目的对装置的整体定位而设定的标记点。 3.8参考取向与校准方向referenceorientationandcalibrationdirection
参考取向是由制造商指定的探测器装置关于辐射入射方向的取向，除了进行入射角响应变化的检测之外，在所有其他辐射检测项目中应采用该取向。上述辐射入射方向即校准方向。 4概述
本规范涉及的监测仪指佩带于人体躯干、四肢，并多工作于运动状态下，能测量并记录由外照射X、辐射作用于佩带者的个人剂量当量Hp(10)并同时具有个人剂量当量率Hp(10)声光报警功能的数显仪器（部分监测仪亦兼有个人剂量当量率Hp(10)测量功
2 JJF（京）70-2019
能或累积剂量当量H(10)报警功能）。监测仪的报警阈值可预置调整。除上述功能外，监测仪还可能集成如时间、定位、数据传输、蓝牙等功能，这些功能的检测不包含在本规范中。
本规范涉及的监测仪的探测部件主要采用GM计数管、闪烁体探测器、半导体探测器等。其在光子的作用下产生某种形式的电信号，由测量部件测量处理并显示出来。这类监测仪外形设计均为小型一体化的，其设计和功能专为佩带于人体躯干、四肢使用，其一大特点是可以在运动状态下进行监测，评价其运动状态下的计量性能至关重要。
5计量性能要求
监测仪的辐射计量性能必须满足表1的要求。
表1辐射计量性能推荐性要求
技术要求 17%~+25% 23%~+43% (16-H/1 μSv)%
性能
影响量的变化范围有效测量范围内3个数量级
静止状态下相对固有误差运动状态下相对固有误差
有效测量范围内 1 μSv≤H≤11 μSv
统计涨落
10μSv·h≤H≤60μSv·h 80kev~1.5MeV/0°~60°
[21-H/(10μSv·h")]%
29%~+67%
能量/入射角响应
报警阅值H。偏差
10μSv·h≤H≤60μSv·h
-17%~+25%，t，≤10s
6校准条件
6.1环境条件
校准实验室的环境条件应符合表2的要求，
表2实验室环境条件的要求
环境参量环境温度相对湿度大气压力丫辐射本底
要求 15℃~25℃ ≤80%RH 86kPa~106kPa
周围剂量当量率不大于0.25μSv·h
6.2标准器及其他设备
测量点的空气比释动能（率）值由防护水平电离室型剂量仪测量，其最值应可溯源
