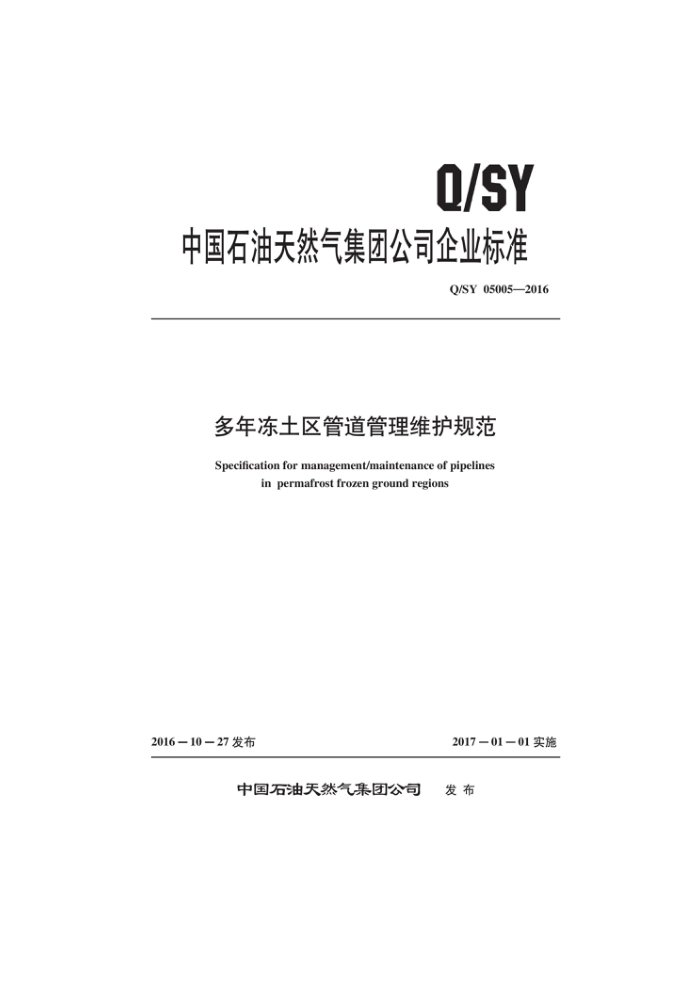

Q/SY
中国石油天然气集团公司企业标准
Q/SY05005—2016
多年冻土区管道管理维护规范 Specification for management/maintenance of pipelines
in permafrostfrozenground regions
2016-10-27发布
2017-01-01实施
中国石油天然气集团公司 发布 Q/SY 05005—2016
目 次
前言范围 2 规范性引用文件术语和定义
3
-般规定管道标识高风险管段识别与管理管道巡护管理阴极保护 9 冻土灾害防护 10 管道检测 11 管道维抢修资源配置及进场准备 12 冻土区施工技术要求 13 焊接· 14 冻土区域的生态恢复 15 劳动防护.. 附录A（资料性附录） 高风险段基础信息表附录B（资料性附录） 高风险段管理目录附录C（资料性附录) 典型垂向位移监测方法参考文献
5
6
8
11
12
14 · 16 · 17 .· 17 20 30 .31 · 33 Q/SY 05005—2016
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起本标准由中国石油天然气集团公司标准化委员会天然气与管道专业标准化技术委员会提出并归本标准起草单位：管道分公司、西部管道分公司。 本标准主要起草人：陈朋超、蔡永军、马云宾、赵迎波、徐震、李增彬、王伟、李亮亮、汪鹏
草。
口。
飞、滕延平、王博、白路遥、施宁、庄楠、李中林、李永鑫。
II Q/SY 05005—2016
多年冻土区管道管理维护规范
1范围
本标准规定了多年冻土区油气管道线路管理与维护中的风险识别与评价、巡护、阴极保护、冻土灾害防治、管道检测和维抢修、施工技术要求、焊接、生态恢复与劳动防护的内容与方法
本标准适用于多年冻土区油气管道线路（附属设施）的管理与维护。季节性冻土区可参照使用。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21246埋地钢质管道阴极保护参数测量方法 GB/T 21448 埋地钢制管道阴极保护技术规范 GB 50324 冻土工程地质勘察规范 SY/T 4103 钢制管道焊接及验收 SY/T 5918 埋地钢质管道外防腐层修复技术规范 SY/T 6828 油气管道地质灾害风险管理技术规范 Q/SY64油气管道动火规范 Q/SY 1357 油气管道地面标识设置规范 Q/SY 1419 油气管道应变监测规范 Q/SY05002陆上管道溢油水面处置技术规范术语和定义下列术语和定义适用于本文件。 3.1
3
冻土 frozen ground (soil rock) 具有负温或零温度并含有冰的土（岩)。 冻土现象（冷生现象）featuresrelatedtofrozenground 土体中的水冻结和融化时产生的新形成物和中小型地形，如冰椎、冻胀丘、融冻泥流、热融滑塌
3.2
和热融湖塘等。
注：当它们对工程建筑物产生不良影响时，即属于不良冻土现象。
3.3
季节冻土 seasonally frozen ground 地壳表层冬季冻结而在夏季又全部融化的冻土。
- Q/SY 05005—2016 3.4
多年冻土 perennially frozen ground (permafrost) 持续冻结时间在2年或2年以上的冻土。 冻胀 frost heaving 由于土中水的冻结和冰体（特别是凸镜状冰体）的增长引起土体膨胀、地表不均匀的隆起。 融沉 thaw settlement 冻土融化时的下沉现象，包括与外荷载无关的融化沉降和与外荷载直接有关的压密沉降。 冰椎(冰湖) ice cone 在寒冷季节流出封冻地表和冰面的地下水或河水冻结后形成丘状隆起的冰体。 冻胀丘frostmound 地表在寒季冻结时，地下水聚集冻结，形成冰凸镜体，将冻结土层隆起，形成的丘状土体热融滑塌thawed slumping 由于坡脚破坏，高含冰量多年冻土分布的自然山坡的多年冻土或地下冰暴露融化，引起坡面土体
3.5
3.6
3.7
3.8
3.9
塌和塌土体沿冰面下滑的现象，是一种具有溯源性的病害。 3.10
热管thermal tube 一种利用特定工质的气液相变循环实现高效传热的封闭式管状装置，可用于防止管道周围冻土因
吸收管道散热而升温融化。 3.11
桑性阳极flexibleanode 一种柔软的长线性辅助阳极，阳极材料被预包装在直径狭小的焦炭填料编制纤维袋中，外形类似
电缆。常用的柔性阳极有MMO（混合金属氧化物）、导电聚合物等。 3.12
机械式位移监测方法！ mechanical monitoring method for pipeline displacement 采用机械式导杆装置与管道连接，通过定期测量机械式装置坐标，推算管道位移的一种方法。
3.13
自动式位移监测方法automaticmonitoring method for pipeline displacement 采用位移传感器与管道连接，通过数据采集器自动测量管道位移的一种方法。
6
3.14
热喀斯特 thermokarst 在多年冻土和冰川区，由于气温和地温升高，部分冰块融化，产生类似石灰岩区的岩溶现象。如
冰洞、冰塔、热融陷、热融洼地等。 一般规定
+
4.1 管道管理部门应针对冻土灾害、冬季作业和人员冻伤等风险制订应急预案，并进行相关的培训。 4.2 多年冻土区所配备的抢修机具设备及材料应满足当地环境低温条件下的使用要求。 2 Q/SY 05005—2016
林区管道巡查时应遵守地方政府的防火要求。线路维抢修作业确需动火的，应做好防范措施，
4.3
并报请地方主管部门批准。 4.4 输油气干线及站内管网进行开孔、动火作业时应执行Q/SY64的相关规定 5管道标识 5.1 各类高风险点、冻土灾害监测点处应设立标识。管道标识应齐全并符合Q/SY1357的规定，测试桩、标志桩宜选用高桩，保证积雪条件下能够有效辨识。 5.2需航空巡检时，管道沿线宜设置航空巡检牌，间距不宜大于3km，宜在测试桩和转角桩处设置。 5.3 测试桩、标志桩、航空巡检牌等标识在埋设时应进行局部换填或采取其他防冻措施，避免受冻胀融沉影响。
高风险管段识别与管理 6.1 高风险区管段风险因素识别
6
多年冻土区造成管道失效的风险因素应包括但不限于：
融沉。 一冻胀。 一冰椎。 热融滑塌。 水毁塌陷。 埋深不足。 林区火灾。 热应力释放。 其他（管体缺陷、阴极保护失效、第三方破坏等）。
6.2 高风险区管段确认 6.2.1 高风险管段确认程序通过现场调查进行管道沿线的风险因素识别，需识别的风险类型按照6.1 进行。 6.2.2高风险管段应进行周期评价，其他管段可依据具体情况确定是否开展评估。风险评价按照SY/T 6828的要求进行。 6.2.3建设期各阶段的风险评价宜作为各阶段工作成果的评估依据之一。在风险评价报告所提出的风险消减措施应得到有效落实。 6.2.4应根据管道的属性和管道周边环境对管道进行管段划分，划分原则应包括不限于：
a）土壤类型。 b）平均地温。 e）管道敷设形式。 d）防腐层类型。 e）环境类型。
6.2.5 应对6.2.4中划分的每个管段确定其失效可能性。高风险管段确认应考虑已经采取的风险消减措施的效果，如检测、修复、第三方损坏防护等。
3 Q/SY 05005—2016 6.3 高风险管段管理要求 6.3.1新建管道投产1年内，应进行风险识别，确定高风险管段。对主要风险类型，应确定单项风险的高风险段。 6.3.2对确定的高风险管段，填写基础信息表，格式参见附录A，并加人高风险管段管理目录，高风险管段管理目录格式参见附录B。 6.3.3对确定的高风险管段，应定期复核、及时更新。复核时间间隔一般为12个月，最长不宜超过 18个月。管道及周边环境发生变化后，宜立即对受影响管段进行高风险管段再识别。 6.3.4对于高风险管段，应制订相应的管理措施和风险减缓方案。
管道巡护管理
7.1 巡线宜采用地面巡查、空中巡查相结合的方式进行。
巡护段的划分宜考虑地形地貌，伴行路、社会依托条件等因素，宜符合以下原则：
7.2
a）采用人工巡线的，每人巡线里程不宜大于10km。 b）远离管道伴行路的管段，相邻进出口之间的管段宜归属同一巡线员巡护 c）人口稀疏区域可适当延长巡护管段长度 d）人口稠密区或高风险区域应加密巡线。
7.3地面巡线频次按照降雪期交通情况、极端寒冷天气（-40℃以下）、沼泽区等情况确定。
高寒地区宜定期采用空中巡查，周期不宜大于10d，每年度巡查宜不少于52次。重大节假日和
7.4
特殊时期应加密巡线。人工巡护困难时，加密巡查频次至每周2次。 7.5按照风险识别的结果，针对高风险管段应重点巡线，对不同风险类型的高风险管段应针对性巡线，对于突发情况应及时巡线 7.6巡线应重点关注以下内容；
是否具有油气泄漏的征兆，油气异味。
一第三方施工。 监测点。 管沟塌陷。 地表隆起、开裂。 一土壤侵蚀。 管沟汇水。 露管。 滑坡或坡脚土壤堆积。 管道标识。 管道三穿部位。
阴极保护 8.1 保护方式
5
对高寒冻土区冬季可以采用恒流模式，电流设定为通电点处电位相对于Cu/CuSO,参比电极为 -1200mV，对于锌参比电极应小于或等于-100mV（此处为消除IR降的电位)。
