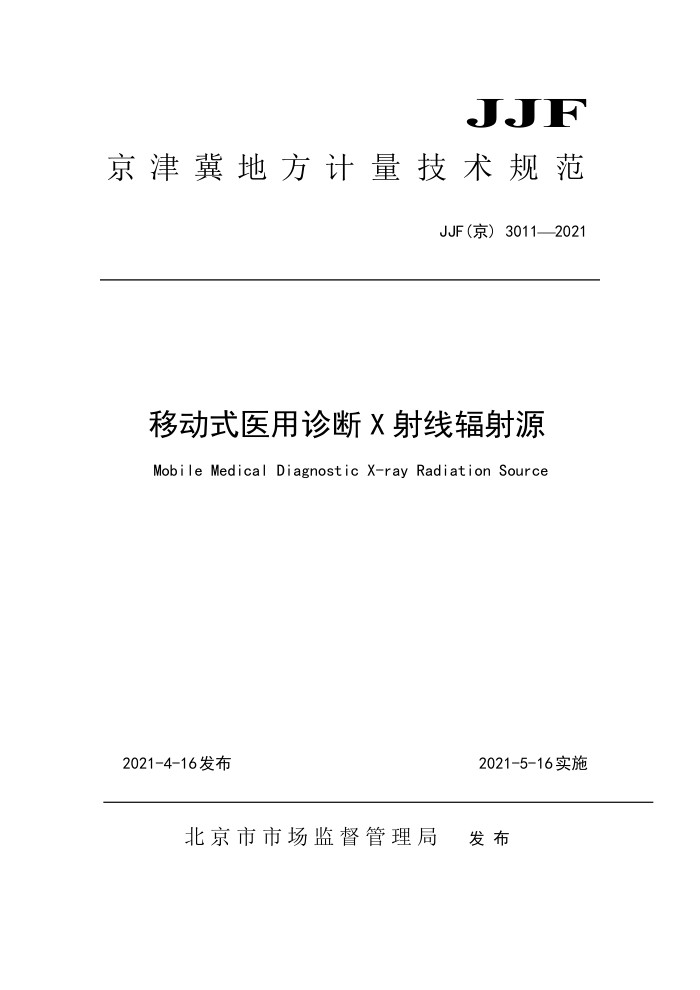

JJF
京津冀地方计量技术规范
JJF(京）3011—2021
移动式医用诊断X射线辐射源 Mobile Medical Diagnostic X-ray Radiation Source
2021-4-16发布
2021-5-16实施
北京市市场监督管理局 发布 JJF（京） 30112021
移动式医用诊断X射线辐射源校准规范 Calibration Specification for Mobile Medical Diagnostic X-ray Radiation Source
JJF(京)3011-2021
归口单位：北京市市场监督管理局
起草单位：北京市计量检测科学研究院
天津市计量监督检测科学研究院
河北省计量监督检测研究院
本规范由北京市市场监督管理局负责解释 JJF（京） 30112021
本规范主要起草人：
赵贵坤 （北京市计量检测科学研究院）蒋君杰 （天津市计量监督检测科学研究院李文博 （河北省计量监督检测研究院）鲁向 （北京市计量检测科学研究院）范耀东 （北京市计量检测科学研究院）
本规范参加起草人：
董新宇 （天津市计量监督检测科学研究院）丁猛 （河北省计量监督检测研究院） JJF 3011-2021
目录
引言 1范围 2引用文件. 3术语和计量单位. 3.1术语 3.2计量单位 4概述 5计量特性 5.1辐射输出的空气比释动能 5.2辐射输出的重复性， 5.3辐射输出的质 5.4辐射输出的线性 5.5空间分辨力 5.6低对比度分辨力 5.7影像均匀性 5.8光野与照射野一致性. 5.9有效焦点尺寸 5.10X射线管电压 5.11泄露辐射 6校准条件. 6.1环境条件 6.2测量标准及其他测量设备 7校准项目和校准方法 7.1外观和标识 7.2校准项目
III
)
3
A
1
1 JJF（京） 3011-2021
7.3 校准结果的处理. 7.4复校时间附录A 附录B 附录 C 附录 D
10 .10 11 12 ..13
14
II JJF 3011-2021
引言
本规范的编制基于移动式医用诊断X射线辐射源的主要计量性能标准，参考相关计
量检定规程、计量校准规范和国家标准等文件，依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》进行编制。
本规范中的主要技术指标参照JJG744-2004《医用诊断X射线辐射源》及JJG 1078-2012《医用数字摄影(CR、DR)系统X射线辐射源》进行编写，综合了两个规程的主要技术指标。为解决疫情期间的工作人员的辐射防护要求，增加了对技术人员测试位置的空气比释动能率测量，测量的技术要求参照了GBZ130-2020《放射诊断放射防护要求》 的相关规定。
本规范为首次制定。
III JJF（京）3011-2021
移动式医用诊断×射线辐射源
1 范围
本规范适用于普通胶片移动式医用诊断X射线辐射源、数字移动式医用诊断X射
线辐射源（包括移动式CR系统、移动式DR系统）的校准。不适用于可连续加载的移动式医用诊断X射线辐射源（C臂）的校准。
2 引用文件
本规范引用了下列文件：
JJG744-2004医用诊断X射线辐射源 JJG1078-2012医用数字摄影(CR、DR)系统X射线辐射源 JJF1035-2006电离辐射计量术语及定义 GB/T10149医用X射线设备术语和符号 GB9706.3-2000医用电气设备第2部分：诊断X射线发生装置的高压发生器安全专
用要求。
AAPMREPORTNO.93-射线影像成像系统验收测试和质量控制 WS/T76-1996医用X射线诊断影像质量保证的一般要求 GBZ187-2007计算机X射线摄影(CR)质量控制规范
YY/T0741-2018数字化摄影X射线机专用技术条件 GB9706.12-1997医用电气设备第1部分安全通用要求三.并列标准诊断X射线设备
辐射防护通用要求
GB8279-2001医用X射线诊断放射卫生防护要求
GBZ130-2020放射诊断放射防护要求
在使用本规程时，应注意使用上述引用文献的现行有效版本。凡是注日期的引用文件仅注日期的版本适用于该规范；凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。 JJF（京）3011-2021
3术语和计量单位
3.1术语 3.1.1空气比释动能
不带电电离粒子，在质量为dm的某种物质中释放出来的全部带电粒子的初始动能总和
dE除以dm。符号写成K。 3.1.2半价层
使单向的射线辐射量（例如空气比释动能）的值减小到初始值的一半时所需的减弱层厚度，通常用HVL表示。 3.1.3标称X射线管电压
在规定的条件下允许的最高X射线管电压。 3.1.4有效焦点
实际焦点在基准平面上的垂直投影， 3.1.5计算机X射线摄影系统
采用可重复使用的成像板代替增感屏胶片作为载体经X射线曝光，再用激光扫描获得影像信息的设备。简称CR系统。 3.1.6数字X射线摄影系统
采用数字化X射线影像探测器技术实现X射线摄影的装置。简称DR系统。
3.1.7成像板
采用一种X射线储存发光材料（如氟卤化钡）制成的X射线面探测器。 3.1.8空间分辨力
在规定的测量条件下，用目视可分辨的规定线组图形或最小空间频率线对组，单位符号为Lp/cm。 3.1.9低对比度分辨力
可从一均匀背景中分辨出来的规定形状和面积的最低对比度，用百分比表示。 3.1.10影像均匀性
系统影像接收面上不同区域对入射空气比释动能响应的差异。 3.1.11焦-皮距SID
是指X射线管焦点到影像探测器输入面的垂直距离，单位符号为cm。
