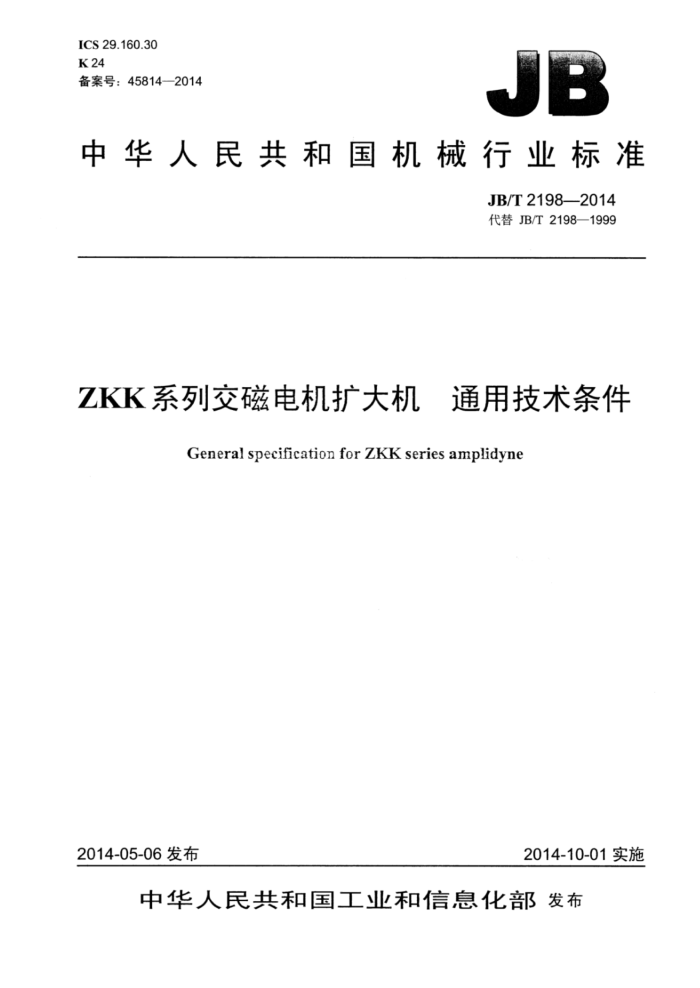

ICS29.160.30 K 24 备案号：458142014
、
中华人民共和国机械行业标准
JB/T2198—2014 代替JB/T2198—1999
ZKK系列交磁电机扩大机 通用技术条件
General specification for ZKK series amplidyne
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
ZKK系列交磁电机扩大机 、通用技术条件
JB/T21982014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1.75印张?57千字
2015年4月第1版第1次印刷
定价：27.00元
*
书号：15111-12131 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T2198—2014
目 次
前言. 范围
Ⅱ
1 2
规范性引用文件 3术语和定义 4分类 5技术要求和试验方法. 6 检验规则 7交付准备.. 附录A（规范性附录）主要规格参数附录B（规范性附录）控制绕组数据附录C（规范性附录）安装、外形尺寸及质量
.13 16 .18 19 22
图1空载特性和剩余电压的关系曲线图2外特性曲线. 图3外特性电压变化率范围图C.1ZKK3JZKK12J电机扩大机安装、外形尺寸. 图C.2 ZKK25～ZKK200电机扩大机安装外形尺寸图C.3ZKK250～ZKK500电机扩大机安装、外形尺寸.
22 23 24
表1轴伸径向圆跳动公差表2温升限值表3振动速度有效值表4电磁兼容性表5检验项目、基本顺序和样机编号表6线端标志表A.1 电机扩大机主要规格参数，表B.1 控制绕组数据表C.1 ZKK3J～ZKK12J电机扩大机安装、外形尺寸及质量表 C.2 ZKK25～ZKK200电机扩大机安装、外形尺寸及质量表C.3 ZKK250～ZKK500电机扩大机安装、外形尺寸及质量.
10 11 12 13 .16 18 19 22 ..23
24 JB/T2198—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准代替JB/T2198--1999《ZKK系列交磁电机扩大机通用技术条件》，与JB/T2198—1999相比
主要技术变化如下：
增加了补偿绕组、控制绕组、交轴助磁绕组、空载特性、外特性的术语和定义（见第3章》 增加了型号命名方法（见4.2）；增加了抑制电磁干扰的要求（见4.9）；使用环境条件中取消了对海拔的要求，增加了气压参数范围（见5.1，1999年版5.4.）；增加了铭牌的技术要求和试验方法（见5.3）： -增加了冷态下各绕组对机壳及绕组间的绝缘电阻值（见5.7.1）；增加了电机扩大机绕组极性的规定（见5.9.1）；增加了测量绕组极性用感应法的具体测量方法（见5.9.2）；增加了空载特性和剩余电压的关系曲线（见图1）；增加了低温、高温、噪声、冲击、振动、电磁兼容、安全的技术要求和试验方法（见5.21、5.22、 5.235.25、5.265.275.29); 修改了超速、绝缘介电强度试验方法（见5.18.2，1999年版6.20和5.6.2及6.21）；修改了外观要求条款，删除了对电机扩大机装配、标志的要求（见5.2.1，1999年版5.2.2）；删除了驱动三相异步电动机的技术参数和技术要求（1999年版5.2.13、5.2.14、5.2.15、5.2.18 5.2.22); 删除了电刷中性位置测定的规定（1999年版6.4）。
本标准由中国机械工业联合会提出。 本标准由全国微电机标准化技术委员会（SAC/TC2）归口。 本标准起草单位：湘潭电机股份有限公司、湘潭电机集团微特电机有限公司、西安微电机研究所、
浙江巨龙自动化设备有限公司、淄博得普达电机有限公司、金坛市微特电机有限公司。
本标准主要起草人：余卫宁、李素平、郭巧彬、陈昭明、王俊。 本标准所代替标准的历次版本发布情况为：
JB/T2198—1977、JB/T2198——1999。
II JB/T2198—2014
ZKK系列交磁电机扩大机通用技术条件
1范围
本标准规定了ZKK系列交磁电机扩大机的术语和定义、分类、技术要求、试验方法、检验规则和交付准备。
本标准适用于ZKK系列交磁电机扩大机（以下简称电机扩大机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191-2008包装储运图示标志 GB755一2008旋转电机定额和性能 GB/T1311-2008直流电机试验方法 GB/T1993—1993旋转电机冷却方法 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温 GB/T2828.1-2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码） 分级 GB/T7345—2008控制电机基本技术要求 GB10068一2008轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 GB/T13384--2008机电产品包装通用技术条件 GB18211-—2000微电机安全通用要求
3术语和定义
下列术语和定义适用于本文件。
3.1
电压变化率 voltagevariation rate 由于负载电流和补偿程度的变化而引起电压的变化，用额定电压的百分数表示。
3.2
额定控制电流rated control current 空载电压为1.3倍额定电压时的控制电流值。
3.3
剩余电压residualvoltage 电机扩大机在额定转速下运行，逐渐减小控制电流至零时的输出电压。
3.4
交流去磁绕组 AC demagnetization winding
1 JB/T2198——2014
为了降低剩余电压而设置的输入交流电流电源的绕组。
3.5
补偿绕组 compensation winding 为消除直轴电枢反应磁动势的影响而设置的绕组。
3.6
控制绕组 control winding 给电机扩大机输入控制信号（电流或电压）的绕组。
3.7
交轴助磁绕组Q-axismagnetic assistwinding 电机扩大机中第二级励磁绕组。
3.8
空载特性no-loadcharacteristics 空载特性是指电机扩大机在一定的转速范围内，空载电动势与控制磁动势之间的关系。
3.9
外特性external characteristics 外特性是指在转速额定、控制电流为常数时，输出电压与负载电流之间的关系。
4分类
4.1分类
ZKK3J～ZKK12J电机扩大机为共轴式（电机扩大机与驱动三相异步电动机共轴）。 ZKK25～ZKK500电机扩大机为单独式（具有单轴伸或双轴伸）。 注：所配的三相异步电动机应符合相应标准的规定并检验合格。本标准内不再列入检验要求。
4.2型号命名
电机扩大机的型号含义如下：
K12J
Z K
拖动电动机代号：J表示交流异步电动机拖动，Z表示直流电动机拖动容量代号：12表示额定功率为1.2kW（容量代号约为额定功率千瓦数的10倍）表示扩”大机表示控”制用表示“直”流
4.3防护等级
电机扩大机的防护等级应符合GB/T4942.1一2006中IP21的规定。 4.4冷却方式
电机扩大机的冷却方式应符合GB/T1993一1993中IC01的规定。 4.5规格参数
电机扩大机的主要规格参数应符合附录A的规定，控制绕组数据应符合附录B的规定。
2 JB/T2198--2014
4.6补偿调节
电机扩大机应装配补偿绕组，并与补偿调节电阻（由固定电阻和可调电阻串联而成）并联。 4.7交流去磁
当电机扩大机装有工频交流去磁绕组时，共轴式电机扩大机的去磁电源由制造商在机组内部接好：单独式电机扩大机去磁电源由用户自配，但制造商应在接线铭牌上标明去磁电压和电流。 4.8旋转方向
电机扩大机的旋转方向不可逆，由产品专用技术条件规定。旋转方向在机座（或端盖）上应用指示箭头标明。 4.9 9电磁兼容
电机扩大机应具有抑制发射电磁干扰的措施。
5技术要求和试验方法
5.1使用环境条件
除用户另有要求外，电机扩大机应能在下列使用环境条件下正常工作： a）环境温度：-10℃～40℃； b）相对湿度：≤90%； c）气压：74.8kPa~106kPa.
5.2外观 5.2.1技术要求
电机扩大机表面应无锈蚀、碰伤、划痕和涂覆层剥落；紧固件应连接牢固，轴承应灵活。 5.2.2试验方法
目测电机扩大机的外观，应符合5.2.1的要求。 5.3铭牌 5.3.1技术要求
电机扩大机应有铭牌，铭牌的字迹和内容应清楚无误，且不得脱落，应符合GB/T73452008中 5.2.1的规定。 5.3.2试验方法
按GB/T7345一2008中5.2.2的规定进行试验，应符合本标准中5.3.1的要求。 5.4安装、外形尺寸 5.4.1技术要求
电机扩大机的安装，外形尺寸应符合附录C的规定，或由产品专用技术条件规定。 5.4.2试验方法
用能保证尺寸精度要求的量具检查安装、外形尺寸，应符合5.4.1的要求。
3 JB/T2198-2014
5.5轴伸径向圆跳动 5.5.1技术要求
电机扩大机的轴伸径向圆跳动公差应不大于表1的规定值
表1轴伸径向圆跳动公差
单位为毫米
轴伸公称直径d 18≤d<30 30≤d<50 50≤d≤80
径向圆跳动公差
0.040 0.050 0.060
5.5.2试验方法
将电机扩大机牢固地轴向水平安装，千分表的测量头置于轴伸面上离轴伸端面距离约为轴伸长度的 1/3处，缓慢转动电枢，在一周内测取千分表的最大与最小读数之差，应符合5.5.1的要求。 5.6绝缘介电强度 5.6.1技术要求
电机扩大机各绕组对机壳和绕组间，应能承受下列规定的绝缘介电强度试验而不发生绝缘击穿和闪络： a）试验电压频率为50Hz，近似正弦波形； b）试验电压值分别为：功率为1kW及以下的为1000V，功率为1kw以上的为1500V； c）试验持续时间为1min。 重复绝缘介电强度试验的试验电压限值按GB755一2008中9.2的规定。
5.6.2试验方法
按GB755一2008中9.2的规定进行试验，应符合本标准中5.6.1的要求。 试验时，对相互连接的电枢、补偿、换向、交轴助磁绕组，可作为一个单独电路进行，对其他单独
电路应逐一进行。 5.7绝缘电阻 5.7.1技术要求
电机扩大机在冷态下，各绕组对机壳和绕组间的绝缘电阻应不低于20MQ，电机扩大机在稳定工作温度下，各绕组对机壳和绕组间的绝缘电阻应不低于5MQ。 5.7.2试验方法
按GB/T1311一2008中第4章的规定进行试验，应符合本标准中5.7.1的要求。 5.8直流电阻 5.8.1技术要求
电机扩大机各绕组在实际冷态（20℃土2℃）下，直流电阻应符合产品专用技术条件的规定，其电阻允许偏差为土10%。质量一致性检验时，可在室温下即时测量。 5.8.2试验方法
按GB/T1311一2008中第5章的规定进行试验，应符合本标准中5.8.1的要求。
