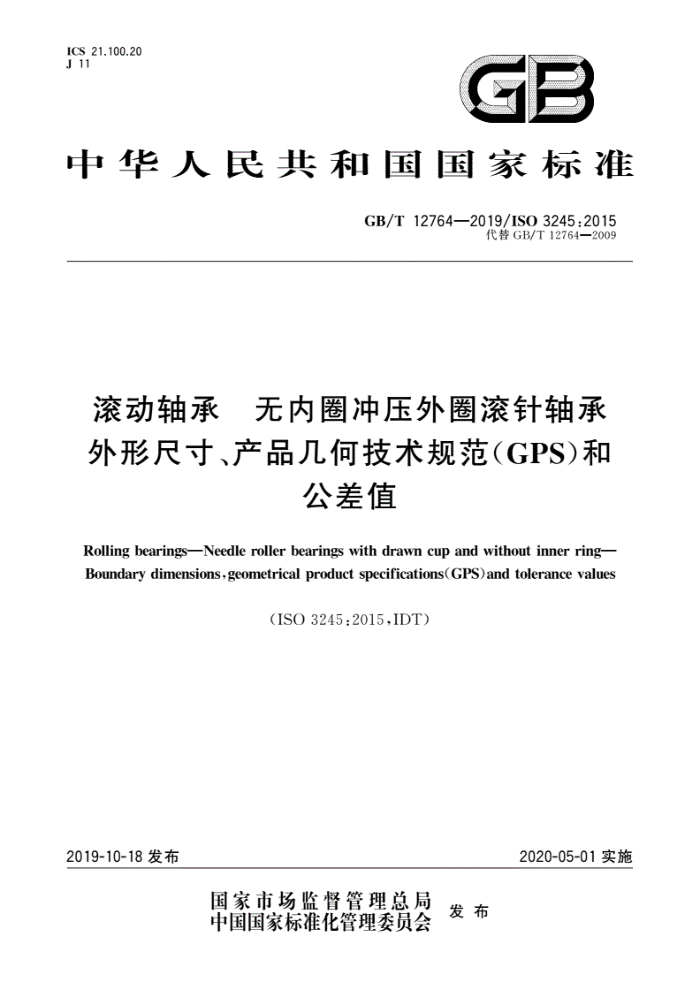

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T127642019/IS03245:2015
代替GB/T12764-2009
滚动轴承 无内圈冲压外圈滚针轴承外形尺寸、产品几何技术规范（GPS)和
公差值
Rolling bearings-Needleroller bearings with drawn cup and without inner ring- Boundary dimensions,geometrical product specifications(GPS)and tolerancevalues
(ISO 3245:2015,IDT)
2020-05-01实施
2019-10-18发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T12764—2019/ISO3245:2015
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替GB/T12764-2009滚动轴承 无内圈、冲压外圈滚针轴承 外形尺寸和公差》，与
GB/T127642009相比，主要技术变化如下：
一增加了术语“约束直径”（见第3章）： -应用了产品几何技术规范，修改了部分符号及其含义，修改了图样标注（见第4章，2009年版
的第4章、图1)；增加了对C1、Cz、，上、下限值的说明（见6.3.2、6.3.3)；一删除了滚针总体最小单=内径的测量方法（见2009年版的第7章）。
本标准使用翻译法等同采用ISO3245：2015《滚动轴承 无内商冲压外鹰滚针轴承 外形尺寸、产品几何技术规范（GPS)和公差值》。
与本标准中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T4199—2003滚动轴承公差定义（IS01132-1:2000，MOD) GB/T6930-2002 ：滚动轴承词汇（ISO5593：1997.IDT） -GB/T78112015滚动轴承参数符号（ISO15241：2012，IDT） -GB/T16892-1997 形状和位置公差非刚性零件注法（eqvISO10579：1993）
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、苏州轴承厂股份有限公司、舍弗勒（中国）有限公司、江
苏南方轴承股份有限公司、慈兴集团有限公司、浙江德沃轴承有限公司、苏州市东吴滚针轴承有限公司。
本标准主要起草人：张博文、周彩虹、李祎文、蒋永伟、高少佳、蒋祯天宇、顾小楠、王慧娟、王玉良。 本标准所代替标准的历次版本发布情况为： —GB/T12764-1991GB/T12764-2009。
1 GB/T12764—2019/IS03245:2015
引言
本标准是产品几何技术规范（GPS)体系（见ISO14638[0矩阵模型）中规定的机械零件几何要素标准。
除另有规定外，ISO8015[间中给出的ISO/GPS的基本原则适用于本标准，ISO14253-1[中给出的缺省原则适用于根据本标准制定的技术规范。
对于功能要求与测量方法、测量不确定度之间的关系，建议予以考虑，传统的测量方法在ISO1132-20中给出了说明，测量不确定度则建议关注ISO14253-2。
Ⅱ GB/T12764—2019/IS03245:2015
滚动轴承无内圈冲压外圈滚针轴承外形尺寸、产品几何技术规范（GPS）和
公差值
1范围
本标准规定了无内圈冲压外圈滚针轴承的外形尺寸、优选尺寸、最小倒角尺寸。同时规定了封口型冲压外圈滚针轴承的封闭端厚度。
此外，本标准还规定了滚针总体内径尺寸公差和冲压外圈宽度公差。 轴滚道和轴承座孔的公差参见附录A。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO1132-1滚动轴承公差第1部分：术语和定义（RollingbearingsTolerances-Part1： Terms and definitions)
ISO5593滚动轴承词汇（Rollingbearings-Vocabulary） ISO10579产品几何技术规范（GPS）尺寸和公差非刚性零件[Geometricalproductspecifica-
tions (GPS)--Dimensioning and tolerancing-Non-rigid partsJ
ISO14405-1产品几何技术规范（GPS）尺寸公差第1部分：线性尺寸[Geometricalproduct specifications (GPS)-Dimensional tolerancing-Part 1: Linear sizesJ
ISO15241滚动轴承参数符号（Rollingbearings—Symbolsforphysicalquantities） ISO/TS17863产品几何技术规范（GPS）活动组件的几何公差[Geometricalproductspecifica-
tion (GPS)--Geometrical tolerancing of moveable assemblies]
3术语和定义
ISO1132-1、ISO5593和ISO14405-1界定的以及下列术语和定义适用于本文件。
3.1
约束直径 constraint diameter Die 评定AFws特性时在约束条件下要素的直径。 注：约束直径与1S01132-251中的环规直径相等，
4符号
IS015241给出的以及下列符号适用于本文件。 符号的说明与GPS术语一致。尺寸的技术规范在表1和图1中予以说明。 图1给出了滚针轴承相关尺寸的标注示例，图中使用符号的含义见表1。
1 GB/T12764—2019/ISO3245:2015
与特性相关的公差值用t加特性符号表示，如a。 本标准中缺省的ISO尺寸规范操作集与ISO14405-1一致，即两点尺寸有效。
表1 公称尺寸符号、特性符号和规范修饰符
公称尺寸和距离符号
规范修饰符
特性符号
说明
c
冲压外圈公称宽度
GN 冲压外圆宽度最小外接尺寸与公称尺寸的
ACs
偏差成型底面冲压外圈端部公称厚度成型底面冲压外圈端部单一厚度 (最小外接尺寸) 平底型冲压外圈端部公称厚度平底型冲压外圆端部单 单一厚度（最小外接尺寸）冲压外图公称外径
C,
GN
C1.
C:
C2.
G
D F
滚针总体公称内径
GXSD 案针总体内径最大内接尺寸的最小值“与公称
AFws'
尺寸的偏差公称倒角*尺寸
-
单一倒角尺寸
T,
除了格式，按IS015241中定义的符号，按IS014405-1中定义的符号。
b: 固定零件和活动零件的约束条件和规范修饰符按ISO/TS17863的规定，见图1，
? d ：本标准中的倒角为圆角，
最小值考虑了滚针总体旋转运动的影响，
2 GB/T12764—2019/ISO3245:2015
CXSNX1X2X3X4
For
开口型轴承
GN
CmaxGN)
b）封口型轴承
@ =在将①压入内径为D环规中的约束条件下有效，Dt的值见表4、表5 ② FP①-MP? ③ 滚针应与冲压外圈滚道接触 ④ 旋转时同轴说明： D 冲压外圈： 2 一滚针总体，
-
-
图1无内圈冲压外圈滚针轴承结构示例
3 GB/T12764—2019/IS03245:2015
5外形尺寸
封口型和开口型无内圈冲压外圈滚针轴承的公称外形尺寸直径系列1D按表2的规定，直径系列 2D按表3的规定。
表2 封口型和开口型无内圈冲压外圈滚针轴承外形尺寸 一直径系列1D 单位为毫米
C
F D
C.* C"
尺寸系列
21D 31 D 41 D 51 D 61 D 71 D 81 D 91 D 7 8 9 一
- 1.9 1 0.3
/ -
一 -
4 5 6 10 7
8 9
一 - - 1.9
7 7 7
9 9 9 9 9 9 9
- 10 - - - - 1.9
1 1 1 1
0.4 0.4 0.4 0.4
8 8 8 8
12 - 12
11
1.9 1.9
10 10 10 12 14 一 - 1.9 1 0.4 10 12 14
一 -
一 -
2
8 12
-
9 13 7 10 14 7 12 16 7 14 20 10 12 14 16 18 20 一 一 2.8 1.3 0.4 15 21
8 8 8
1.9 1
-
0.4
一
10 12 14 / - 1.9 1 0.4 16 18 20 一 一 2.8 1.3 0.4
10
14
12
16 22 10 12 14 16 18 20 - - 2.8 1.3 0.4 17 23 10 12 14 16 18 20 - - 2.8 1.3 0.4 18 24 10
12 14 16 18 20 - - 2.8 1.3 0.4
20 26 10 12 14 16 18 20 - - 2.8 1.3 0.4 22 28
10
12 14 16 18 20 一 一 2.8 1.3 0.4
25 32 12 14 16 18 20 24 28 32 2.8 1.3 0.8 28 35 12 14 16 18 20 24 28 32 2.8 1.3 0.8
16 18 20 24 28 32 2.8 1.3 0.8 14 16 18 20 24 28 32 2.8 1.3 0.8
30 37 12 32 39 12 35 42 12 14 16 18 20 24 28 32 2.8 1.3 0.8 38 45 12 14 16 18 20 24 28 32 2.8 1.3 0.8
14
14 16 18 20 24 28 32 2.8 1.3 0.8
40 47 12 42 49 12 45 52 12 50 58 14
16 18 20 24 28 32 2.8 1.3 0.8 16 18 20 24 28 32 2.8 1.3 0.8
14 14 16 18 20 24 28 32 36 2.8 1.6 0.8
18 20 24 28 32 36 2.8 1.6 0.8
55 63 14 16
16 18 20 24 28 32 36 2.8 1.6 0.8
60 68 14 65 73 14 16 18 20 24 28 32 36 2.8 1.6 0.8
70 78 14 16 18 20 24 28 32 36 2.8 1.6 0.8
注：下边加横线的值为优选尺寸。 *C，和C分别为C和C的上限值。 倒角尺寸为r，的下限值。
