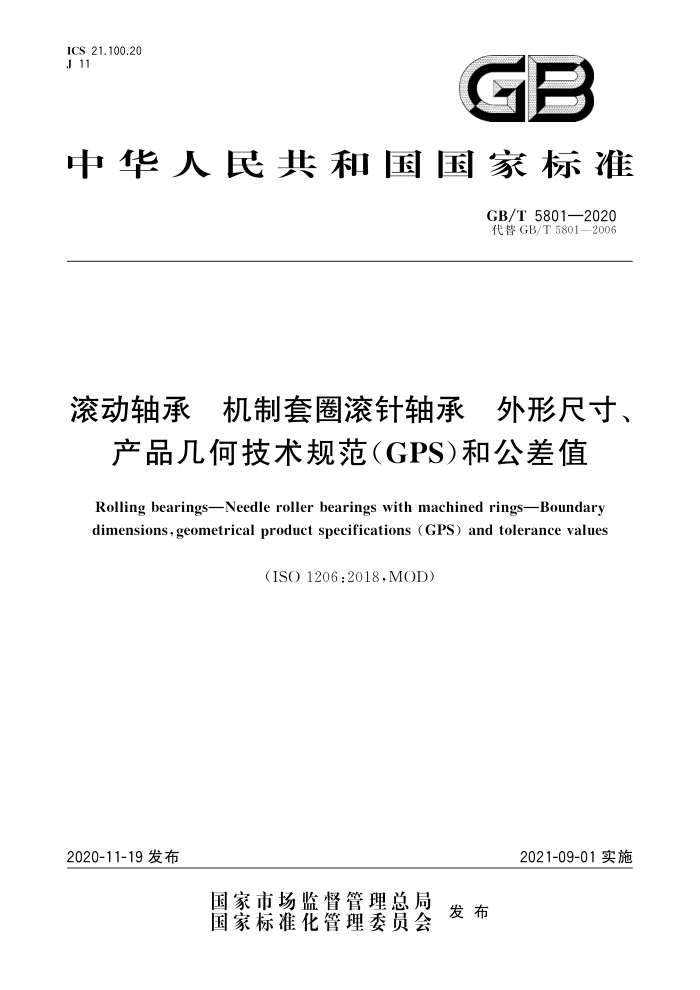

ICS 21.100.20 J 11
GB
中华人民共和国国家标准
GB/T5801—2020 代替GB/T5801—2006
滚动轴承 机制套圈滚针轴承外形尺寸、
产品几何技术规范（GPS)和公差值
Rolling bearingsNeedle roller bearings with machined rings-Boundary dimensions,geometrical product specifications (GPS) and tolerance values
(ISO 1206:2018,MOD)
2021-09-01实施
2020-11-19发布
国家市场监督管理总局 发布国家标准化管理委员会 GB/T5801—2020
目 次
前言引言
m
范围规范性引用文件术语和定义 4 符号公称外形尺寸和倒角尺寸
1
2
3
5
6 公差
6.1 总则 6.2 成套轴承和无内圈轴承公差
X
7径向游隙. 附录A（资料性附录） 无内圈滚针轴承轴滚道公差附录B（资料性附录） GB/T5801一2006中的符号和术语与本文件中说明的关系附录C（资料性附录） 特殊系列滚针轴承外形尺寸参考文献
10
11
12
13 17 GB/T5801—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准代替GB/T5801一2006《滚动轴承48、49和69尺寸系列滚针轴承外形尺寸和公差》，与
GB/T5801一2006相比，主要技术变化如下：
应用了产品几何技术规范（GPS)体系（见第4章）；一扩大了49尺寸系列滚针轴承的尺寸范围（见表3，2006年版的表2）；一增加了59尺寸系列和特殊系列滚针轴承的尺寸（见表4、附录C)；一 修改了无内圈滚针轴承的轴滚道公差（见附录A，2006年版的附录A）
增加了GB/T5801一2006中的符号和术语与本文件中说明的关系（见附录B）。 本标准使用重新起草法修改采用ISO1206：2018《滚动轴承机制套圈滚针轴承外形尺寸、产品
几何技术规范（GPS)和公差值》。
本标准与ISO1206：2018的技术差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用修改采用国际标准的GB/T1182代替ISO1101（见第3章）；用等同采用国际标准的GB/T6930代替ISO5593（见第3章）； ·增加引用了GB/T273.3（见第5章）； ·增加引用了GB/T274（见第5章） ·增加引用了GB/T4604.1（见第7章）； ·增加引用了GB/T7811—2015（见表1）。 将滚针轴承特殊系列尺寸作为资料性附录。特殊系列滚针轴承产量较小，且型号易与其他系列滚针轴承混淆，因此作为附录仅供用户参考。 在表2～表5以及表C.1、C.2中增加了轴承型号，以方便用户选型
一
本标准由中国机械工业联合会提出。 本标准由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本标准起草单位：洛阳轴承研究所有限公司、舍弗勒（中国)有限公司、苏州轴承厂股份有限公司、襄
阳汽车轴承股份有限公司、浙江德沃轴承有限公司。
本标准主要起草人：张博文、温朝杰、李祎文、周彩虹、严卫国、蒋祯天宇、王慧娟、王玉良。 本标准所代替标准的历次版本发布情况为：
GB5801—1986、GB/T5801—1994、GB/T5801—2006。
II GB/T 5801—2020
引言
本标准是产品几何技术规范（GPS）体系（见ISO14638矩阵模型）中规定的机械零件几何要素标准。
除另有规定外，ISO8015中给出的ISO/GPS的基本原则适用于本标准，ISO142531中给出的缺省原则适用于根据本标准制定的技术规范
对于功能要求与测量方法、测量不确定度之间的关系，建议予以考虑。测量不确定度建议关注 ISO 142532。
IV GB/T5801—2020
滚动轴承机制套圈滚针轴承外形尺寸、
产品几何技术规范（GPS）和公差值
1范围
本标准规定了机制套圈滚针轴承（以下简称轴承）的外形尺寸和普通级公差值。 本标准规定了轴承的尺寸和几何特性以及与公称尺寸的极限偏差。 本标准适用于成套滚针轴承和无内圈滚针轴承。 无内圈滚针轴承轴滚道公差的建议值参见附录A，
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T273.3滚动轴承外形尺寸总方案第3部分：向心轴承（GB/T273.3一2020，ISO15： 2017,IDT)
GB/T274 滚动轴承倒角尺寸最大值（GB/T274一2000，ISO582：1995，IDT） GB/T1182产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（GB/T1182-
2018,ISO1101:2017,MOD)
GB/T 4604.1 滚动轴承游隙第1部分：向心轴承的径向游隙（GB/T4604.1一2012，ISO5753H： 2009,IDT)
GB/T6930滚动轴承词汇（GB/T6930—2002,ISO5593:1997,IDT) GB/T7811—2015滚动轴承参数符号（ISO15241:2012，IDT） ISO14405-1产品几何技术规范（GPS）尺寸公差第1部分：线性尺寸[Geometricalproduct
specifications (GPS)—Dimensional tolerancing—Part 1:Linear sizes
ISO/TS17863产品几何技术规范（GPS）活动组件的公差标准［Geometricalproductspecifica tion (GPS)—Tolerancing of moveable assemblies
3术语和定义
GB/T1182、GB/T6930、ISO144051和ISO/TS17863界定的术语和定义适用于本文件。 ISO和IEC维护的标准化工作中使用的术语数据库网址如下：
-ISO在线浏览平台：https：//www.iso.org/obp —IEC电工百科：http：//www.electropedia.org/
4符号
符号的说明与GPS术语一致；与传统术语的关系参见附录B的表B.1。表1给出的符号适用于本文件。
与特性相关的公差值用加特性符号表示，如t。
1 GB/T 5801—2020
本标准中缺省的ISO尺寸规范操作集与ISO144051一致，即两点尺寸有效
表1 公称尺寸符号、特性符号和规范修饰符
公称尺寸符号“ 特性符号 GPS符号和规范修饰符h
说明
内圈公称宽度内圈宽度的两点尺寸的范围内圈宽度的两点尺寸与其公称尺寸的偏差外圈公称宽度外圈宽度的两点尺寸的范围外圈宽度的两点尺寸与其公称尺寸的偏差公称内径由圆柱孔任意截面得到的内径的平均尺寸（出自两点尺寸)的范围任意截面内，内径的平均尺寸（出自两点尺寸）与其公称尺寸的偏差公称外径由任意截面得到的外径的平均尺寸（出自两点尺寸)的范围任意截面内，外径的平均尺寸（出自两点尺寸）与其公称尺寸的偏差滚针总体公称内径滚针总体内径最大内接尺寸的最小值与其公称尺寸的偏差内圈固定、外圈旋转时，成套滚针轴承内圈内孔表面和外圈外表面在垂直于基准（即由内圈内孔表面确定的轴线)的特定截面上截面高度的两点尺寸范围内圈和滚针组旋转、外圈固定时，成套滚针轴承
SR ?
B
VBs ABs
SR ?
c
VCs ACs
Vdmp
D AcCS SR
d
Admp
ACS
VDmp
SDACS SR
D
D ACS
△Dmp
?
AFws
S?SCSA
Kea
Fw
R sCs b 外圈外表面和内圈内孔表面在垂直于基准（即由
Kia
外圈外表面确定的轴线)特定截面上截面高度的两点尺寸范围公称倒角尺寸单一倒角尺寸
<
rs
除了格式，按GB/T7811—2015中定义的符号。 b按GB/T1182和ISO144051中定义的符号。 。如果两点尺寸适用于规定的上、下极限，则规范修饰符“D”在图样上不用标注。 d说明依据GB/T1182、ISO5459和ISO144051。 重力方向符号"G”、固定零件符号"FP"和活动零件符号"MP”按ISO/TS17863和具体旗注（见图1、图2）。 考虑了滚针总体旋转的影响。
E
