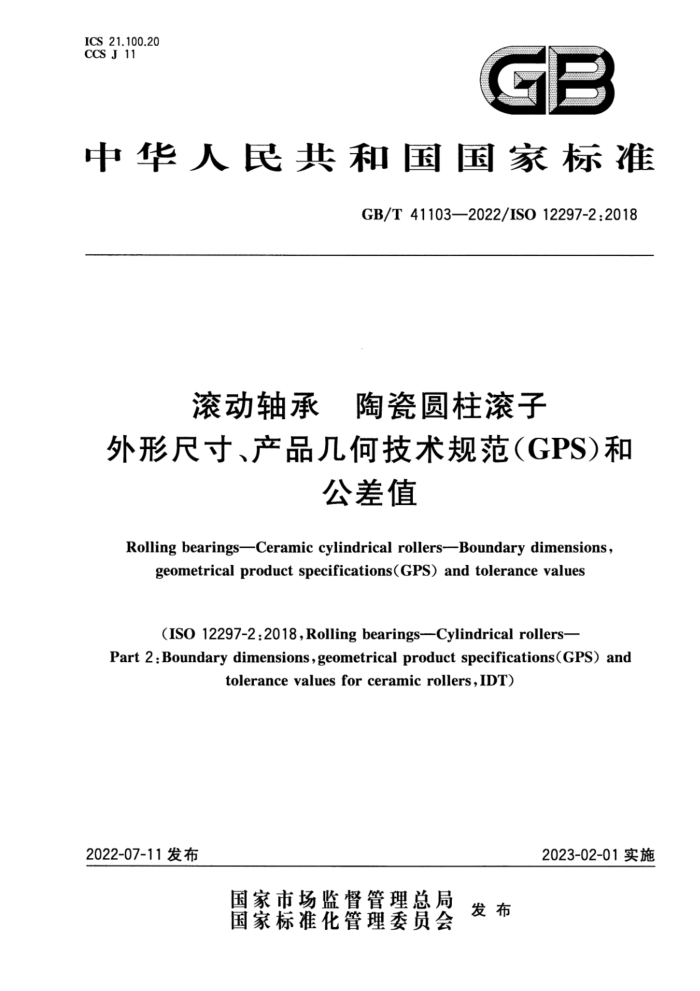

ICS 21.100.20 CCS J 11
C
中华人民共和国国家标准
GB/T41103—2022/ISO12297-2:2018
滚动轴承 陶瓷圆柱滚子
外形尺寸、产品几何技术规范（GPS)和
公差值
Rolling bearings—Ceramic cylindrical rollers--Boundary dimensions,
geometrical product specifications(GPS) and tolerance values
(ISO 12297-2:2018 ,Rolling bearings-Cylindrical rollers-
Part 2 : Boundary dimensions,geometrical product specifications(GPS) and
tolerance valuesforceramic rollers,IDT)
2022-07-11发布
2023-02-01实施
国家市场监督管理总局 发布
国家标准化管理委员会 中华人民共 和国
国家标准滚动轴承陶瓷圆柱滚子
外形尺寸、产品几何技术规范（GPS)和
公差值
GB/T 41103-2022/ISO12297-2:2018
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号(100045)
网址www.spc.net.cn
总编室：(010)68533533 发行中心：(010)51780238
读者服务部：(010)68523946 中国标准出版社秦皇岛印刷厂印刷
各地新华书店经销
*
开本880×1230 1/16 5印张1 字数30千字 2022年7月第一版2022年7月第一次印刷
W
书号：155066·1-69404定价 22.00元
如有印装差错 由本社发行中心调换
版权专有 侵权必究举报电话：(010)68510107 GB/T41103—2022/ISO12297-2:2018
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件等同采用ISO12297-2：2018《滚动轴承 圆柱滚子第2部分：陶瓷滚子的外形尺寸、产品几何技术规范(GPS)和公差值》。
本文件做了下列最小限度的编辑性改动：
将标准名称改为《滚动轴承陶瓷圆柱滚子外形尺寸、产品几何技术规范（GPS)和公差值》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本文件起草单位：洛阳轴承研究所有限公司、常熟长城轴承有限公司、国创（洛阳)轴承产业技术研
究院有限公司、江苏力星通用钢球股份有限公司。
本文件主要起草人：张博文、赵滨海、王志良、叶军、沙小建。
I GB/T41103-2022/ISO12297-2:2018
引言
本文件是产品几何技术规范（GPS)体系（见ISO14638的矩阵模型）中规定的机械零件几何要素标准。
除另有规定外，ISO8015中给出的ISO/GPS的基本原则适用于本文件，ISO14253-1中给出的缺省原则适用于根据本文件制定的技术规范。
对于功能要求与测量方法、测量不确定度之间的关系，建议予以考虑。测量不确定度建议关注 ISO14253-2。
Ⅱ GB/T41103—2022/ISO12297-2:2018
滚动轴承陶瓷圆柱滚子
外形尺寸、产品几何技术规范（GPS)和
公差值
1范围
本文件规定了滚动轴承用成品氮化硅圆柱滚子的尺寸和几何特性、公称外形尺寸和公差值。 本文件适用于滚动轴承用陶瓷圆柱滚子的生产、检验和验收。 附录A和附录B分别给出了滚子直径和滚子长度的规值和分组原则，附录B还给出了滚子长度
公差。
附录C给出了滚子缺陷类型和检验方法示例。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO4288产品几何技术规范（GPS）表面结构：轮廊法评定表面结构的规则和方法[Geomet rical Product Specifications (GPS)-Surface texture:Profile method-Rules and procedures for the as sessment of surfacetexturej
注：GB/T10610—2009产品几何技术规范（GPS）表面结构轮廊法评定表面结构的规则和方法（ISO4288：
1996,IDT) ISO26602精细陶瓷（先进陶瓷，先进技术陶瓷）滚动轴承球和滚子用氮化硅材料[Fine
ceramics (advanced ceramics,advanced technical ceramics)-Silicon nitride materials for rolling bearing balls and rollers
3术语和定义
下列术语和定义适用于本文件。 ISO和IEC维护的标准化工作中使用的术语数据库网址如下： —ISO在线浏览平台：https：//www.iso.org/obp; --IEC电工百科：http：//www.electropedia.org/。
3.1
滚子等级rollergrade G 滚子尺寸、形状、表面粗糙度及分组公差的特定组合。 ［来源：GB/T6930—2002,05.05.10
4符号
为表示应用了ISO/GPS体系，即ISO8015，技术产品文件中（如图样上）应包含尺寸和几何特性，
1 GB/T41103-—2022/ISO12297-2:2018
与这些特性相关的尺寸和几何技术规范在表1和图1中予以说明。
与特性相关的公差值用t加特性符号表示，如tvDwmp 本文件中缺省的ISO尺寸规范操作集与ISO14405-1一致，即两点尺寸有效。
表1公称尺寸符号、特性符号和规范修饰符
公称尺寸（尺寸或距离)符号
说明
特性符号 GPS符号和规范修饰符
Dw
滚子公称直径
P SD ACS SX 任意横截面内滚子直径平均尺寸的最大值（仅用于计
Dwmpx
算VDwL) 滚子批中最大滚子的Dwmpx与最小滚子的Dwmpx 之差
VDwL
VDwmp DSD ACS SR 由滚子圆柱部分任意横截面得到的滚子直径平均尺
寸(出自两点尺寸)的范围
VDwsr CP SCS [B,C] SR 在距滚子两端面距离相等的两特定横截面B、C得到
的滚子直径两点尺寸的范围滚子公称长度粗糙度轮廊参数允许的滚子最大径向或轴向单一倒角尺寸允许的滚子最小径向或轴向单一倒角尺寸滚子圆度滚子端面对基准（即由滚子外表面确定的轴线）的轴向圆跳动
L+
Ramax r, max. r, min.
O
Rw
SDw GB/T 41103—2022/ISO 12297-2;2018
DwmpxSDACS2 tvDp SD ACs SR
vDwSCS [B, C] SR
L.
A
axIRa
"
Q 1量
e
1
L
-
r, ma
ma
勾
oRw
标引序号说明： 0 在轴向平面内，滚子材料不应超出半径为r，min、与滚子端面和滚子外表面相切的假想圆弧； 0 -仅用于计算滚子批的VDwL。 注：与滚子端面的距离“X”以及tvDwr的值由用户与供货商协商确定。
图1陶瓷圆柱滚子
5尺寸
陶瓷圆柱滚子的外形尺寸见表2。
3 GB/T41103—2022/ISO12297-2:2018
表2陶瓷圆柱滚子的外形尺寸
单位为毫米 r,max. 1.0 1.0 1.0 1.0 1.0
D. 9 9 9 9 9 10 10 10 10 10 10 10 11 11 11 11 11 12 12 12 12 12 12 12 13 13 13 14 14 14 14 15 15 15 15
L. 9 10 12 13 14 10 11 14 15 16 17 25 11 12 13 15 20 12 14 16 17 18 21 22 13 18 20 14 15 20 22 15 16 17 22
Lw 3 4 5 5 4
D. 3 3 3 3.5 4
r, min. 0.1 0.1 0.1 0.1 0.2
r, max. 0.7 0.7 0.7 0.7 0.7
r, min. 0.3 0.3 0.3 0.3 0.3
0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.3 0.4 0.4 0.4 0.4
1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.0 1.2 1,2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2 1.2
6 8 4.5 6 5
0.2 0.2 0.2 0.2 0.2
0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.7 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8 0.8
4 4 4.5 4.5 5
0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.3 0.3 0.3 0.3 0.3 0.3
5 5 5.5 5.5 6
8 10 5.5 8 6
8 9 10 12 6.5
6 6 6 6 6.5
6.5 6.5 7 7 7
8 9 7 10 14
7.5 7.5 7.5 7.5 8
7.5 9 10 11 8
00 8 8 8 8
10 12 14 16 20
4
