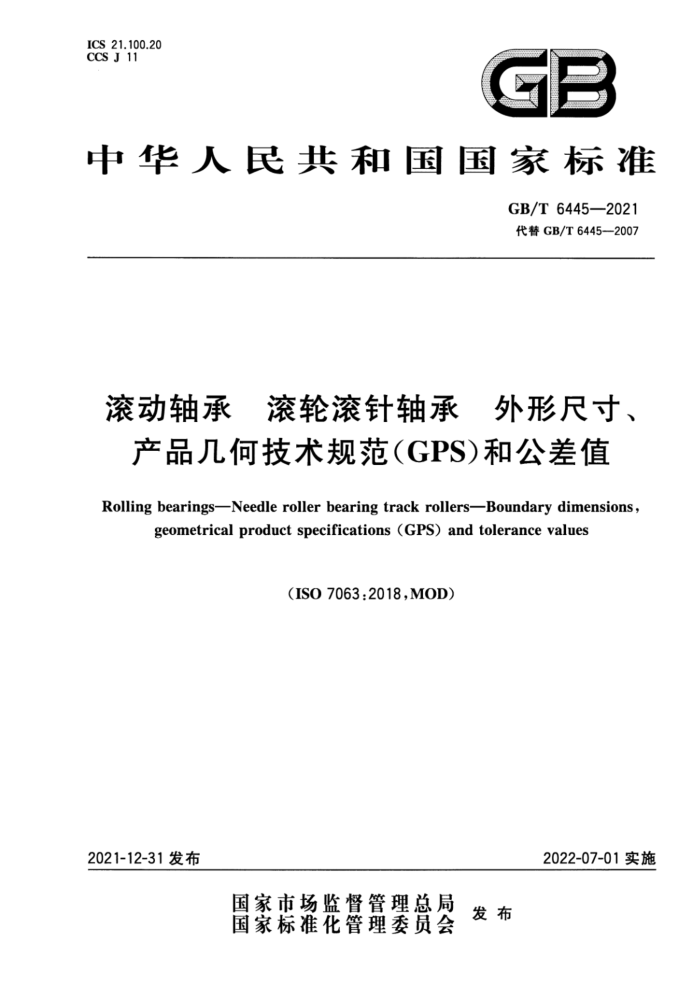

GB/T 6445—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T6445一2007《滚动轴承滚轮滚针轴承 外形尺寸和公差》，与GB/T6445一 2007相比，主要技术变化如下：
a）应用了产品几何技术规范（GPS)体系（见第4章）； b）增加了“代号方法”章（见第5章）； c）更正了螺栓型滚轮滚针轴承KR13和KRV13尺寸lc的数值（见表4，2007年版的表3）。 本文件修改采用ISO7063：2018《滚动轴承滚轮滚针轴承外形尺寸、产品几何技术规范（GPS）
和公差值》。
本文件与ISO7063：2018相比做了下述结构调整： a）增加了第5章； b）第6章和第7章分别对应ISO7063；2018的第5章和第6章； c）增加了第8章。 本文件与ISO7063；2018相比，存在较多技术差异，在所涉及的条款的外侧页边空白位置用垂直单
线（1)进行了标示。
本文件与ISO7063：2018的技术差异及其原因如下： a）为便于文件的使用，第3章“术语和定义”及表1的部分脚注中，用不注日期引用的我国标准化
文件替换了对应的不注日期引用的国际标准化文件（见第3章和表1)； b）为便于文件的使用，增加了对符号“F”的说明（见表1)； c) 根据我国滚轮滚针轴承实际生产情况，扩大了轻系列挡圈型滚轮滚针轴承尺寸范围（见表2）； d）为便于文件的使用，规定了轻系列螺栓型滚轮滚针轴承的螺栓径向油孔直径M，和螺栓两端
轴向油孔直径M（见表1和表4)； e）为便于文件的使用，增加了“代号方法”章（见第5章）； f) 为保证产品精度，将挡圈型滚轮滚针轴承外圈公差尺寸段中的“10mm30mm”细化为
"10mm~18mm”和"18mm~30mm”，并加严了尺寸段10mm~18mm”的公差要求（见表6）；
g）为便于文件的使用，增加了对螺栓螺纹公差的要求（见7.3）； h）为便于文件的使用，增加了对表面粗糙度的要求（见第8章）。 本文件做了下列编辑性修改：
为便于文件的使用，在尺寸表中增加了轴承型号（见表2～表5）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国滚动轴承标准化技术委员会（SAC/TC98)归口。 本文件起草单位：洛阳轴承研究所有限公司、镇江飞亚轴承有限责任公司、无锡沃尔德轴承有限公
司、浙江精久轴承工业有限公司、江苏万达特种轴承有限公司。
本文件主要起草人：杜晓宇、宋晓梅、秦贞山、姚勇伟、时银飞。 本文件及其所代替文件的历次版本发布情况为：
I GB/T6445—2021
GB/T6445—1986; —GB/T6445.1—1996,GB/T6445.2—1996; —GB/T6445—2007; 一本次为第三次修订。
I GB/T 6445—2021
引言
本文件是产品几何技术规范（GPS)体系（见GB/T20308的矩阵模型）中规定的机械零件几何要素文件。
除另有规定外，GB/T4249中给出的ISO/GPS的基本原则适用于本文件，ISO14253-1中给出的缺省原则适用于根据本文件制定的技术规范
对于功能要求与测量方法、测量不确定度之间的关系，建议予以考虑，测量不确定度建议关注 ISO 14253-2。
Ⅲ GB/T 6445—2021
滚动轴承滚轮滚针轴承外形尺寸、 产品几何技术规范（GPS）和公差值
1范围
本文件规定了挡圈型和螺栓型滚轮滚针轴承的尺寸特性、公称外形尺寸及公差值。 本文件适用于滚轮滚针轴承的设计、检验及验收。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T197普通螺纹公差（GB/T197—2018，ISO965-1：2013,MOD） GB/T272一2017滚动轴承代号方法 GB/T307.3—2017滚动轴承通用技术规则 GB/T1182产品几何技术规范（GPS）几何公差形状、方向、位置和跳动公差标注（GB/T1182-
-
2018,ISO1101:2017,MOD)
GB/T6930滚动轴承词汇（GB/T6930—2002，ISO5593：1997，IDT） GB/T38762.1产品几何技术规范（GPS）尺寸公差第1部分：线性尺寸（GB/T38762.1
2020,ISO14405-1:2016,MOD)
ISO/TS17863产品几何技术规范（GPS）活动组件的公差标注[Geometricalproductspecifica tion (GPS)—Tolerancing ofmoveable assemblies]
3术语和定义
GB/T1182、GB/T6930、GB/T38762.1和ISO/TS17863界定的术语和定义适用于本文件。
4符号
为表示应用了ISO/GPS体系，即GB/T4249，技术产品文件中（如图样上）应包含尺寸特性。与这些特性相关的尺寸技术规范在表1和图1、图2中给出说明。
符号的说明与GPS术语一致。 与特性相关的公差值用t加特性符号表示，如taDmp 本文件中缺省的ISO尺寸规范操作集与GB/T38762.1一致，即两点尺寸有效。
1 GB/T 6445—2021
表1 公称尺寸符号、特性符号和规范修饰符
公称尺寸(尺寸或距离)符号"
说明
见图图1 图1 图 2 图 2 图2 图 2 图1，图2 图1，图2 图 2 图1 图1 图 2 图 2 图1，图2 图1，图2
特性符号： GPS符号和规范修饰符bc
内圈公称宽度内圈宽度两点尺寸与公称尺寸的偏差螺栓端面至挡圈端面的距离（最小外接距离）挡圈端面至螺栓螺纹端端面的公称距离挡圈端面至螺栓螺纹端端面距离的偏差挡圈端面至螺栓径向润滑油孔中心的公称距离外圈公称宽度外圈宽度两点尺寸与公称尺寸的偏差外圈端面至挡圈端面的公称距离公称内径任意横截面内，内径平均尺寸（出自两点尺寸)与公称尺寸的偏差螺栓公称直径螺栓直径两点尺寸与公称尺寸的偏差公称外径圆柱形外圈表面：任意横截面内，外径平均尺寸（出自两点尺寸)与公称尺寸的偏差凸面形外圈表面：凸面形外圈外径平均尺寸（出
B B, B: B: c Ci
△Bs -
? 园
-
-
△B2
-
一 ?
-
ACs
d
Admp
DACS
d;
?
△dls
SDACS
D
△Dmp
DACS 自任意横截面内的两点尺寸)的最大值与公称尺 图1，图2
寸的偏差滚针总体内径(最大内切尺寸) 螺纹公称直径(G)和螺纹节距(P) 螺栓螺纹公称长度螺栓两端轴向油孔的公称直径螺栓杆上径向油孔的公称直径外圈单一倒角尺寸内圈单一倒角尺寸挡圈型：在垂直于基准（即由内圈内孔表面确定的轴线)的特定横截面内，内圈内孔表面与外圈 图1 外表面间截面高度的两点尺寸的范围螺栓型：在垂直于基准（即由螺栓di表面确定的轴线)的特定横截面内，凌针直径表面与外圈外 图 2 表面间截面高度的两点尺寸的范围
Fw GXP G M M,
?
图 2 图2 图 2 图2 图2 图1，图2 图1
一 - 一 r, ri.
Kea SRSCSL
A
除了格式，按GB/T7811中定义的符号。 b按GB/T1182和GB/T38762.1中定义的符号。 如果两点尺寸同时适用于所规定的上、下极限，则规范修饰符"在图样上不应标注。 d说明依据GB/T1182、GB/T17851和GB/T38762.1。 重力方向符号"G”、固定零件符号“FP"和活动零件符号“MP”按ISO/TS17863和具体旗注，见图1和图2。
2 GB/T 6445—2021
R u
G Clscs
IKRsCs A0
taDmp DACSO fADmp SDACS?
2Xr,min
SON dupVy
1
? 量 2
2Xris min. ?
A
C9
A O
?
Bta
标引序号说明： 0 一适用于凸面形外表面；
适用于圆柱形外表面；
? -FP①-MP②,G; 0 在固定零件“FP”的任一特定位置，活动零件"MP"相对于重力方向的任一位置，滚动体均应与内、外圈滚道
接触；
? -材料在轴向平面内不准许超出半径为r，min.（或r.min.）、与外圈外表面（或内圈内孔表面）和外圈端面（或
内圈端面)相切的假想圆弧。
注：挡圈型滚轮滚针轴承可有或无保持架、带或不带密封圈。
图1挡圈型滚轮滚针轴承
3 GB/T6445—2021
AA
KeSRSCSLAO
SD ACS SDACS图
ADme
Ct
2Xr, min. G
R
p
dx
A
?
B, max. GN
B2 IaB2
标引序号说明： ? 一适用于凸面形外表面； ?
适用于圆柱形外表面；
③ --FP①-MP,G; 0 -在固定零件“FP”的任一特定位置，活动零件“MP”相对于重力方向的任一位置，滚动体均应与螺栓和外圈的
滚道接触；一材料在轴向平面内不准许超出半径为r，min.、与外圈外表面和外圈端面相切的假想圆弧。
注：螺栓型滚轮滚针轴承可有或无保持架、带或不带密封圈。螺栓螺纹端的轴向润滑油孔和螺栓杆中的径向润滑
油孔是可选的，但若出于润滑目的加工了这些油孔，尺寸B3、M和M适用。螺栓挡边端面或两端可有内六角沉孔。
图2螺栓型滚轮滚针轴承
5代号方法
GB/T272一2017给出的代号适用于本文件。
