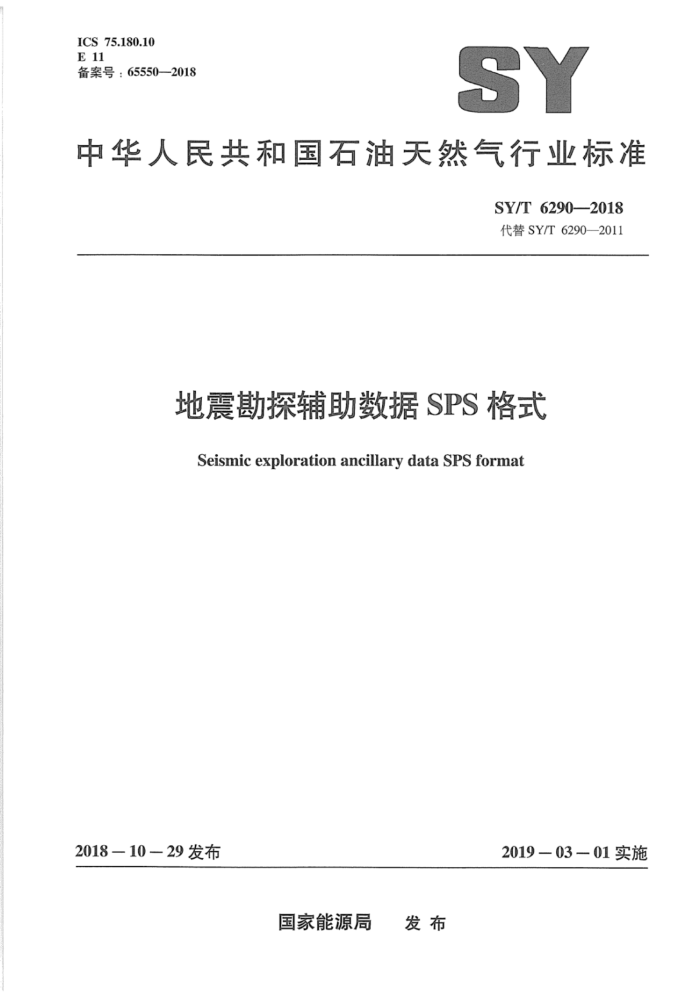

ICS 75.180.10 E11 备案号：65550—2018
SY
中华人民共和国石油天然气行业标准
SY/T 6290-2018 代替SY/T6290—2011
地震勘探辅助数据SPS格式
Seismic exploration ancillary data SPS format
2018-1029发布
2019-03-01实施
国家能源局 发布 SY/T 6290—2018
目 次
前言： 1范围术语和定义
ⅡI
2
3数据采集管理系统
总则 4.1 数据记录内容 4.2 数据记录排列次序 4.3 数据记录介质 5记录 一般说明
4
L
T
5.1 头块记录 5.2 点记录 5.3 关系记录 5.4 注释记录 6记录详细说明 6.1头块记录 6.2点记录 6.3关系记录 6.4 注释记录附录A（资料性附录）地震勘探辅助数据SPS格式编码实例附录B（资料性附录）表层结构调查方法示例附录C（资料性附录）近地表品质因子调查方法
9 10 -10
11
11 -17 19
..-20 **-33 -49 53 SY/T 6290—2018
前言
本标准按照GB/T1.1--2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。 本标准代替SY/T6290-2011《地震勘探辅助数据SPS格式》，与SY/T6290—2011相比，除编
辑性修改外主要技术变化如下：
修改了“SPS格式”的术语和定义（见2.1，2011年版的2.1）：增加了“头块记录”“R文件”“S文件”“X文件”“C文件”的术语和定义（见2.2～2.6）：修改了数据记录排列次序中关于“炮点文件”的排序要求（见4.2，2011年版的4.1、4.3）：删除了“数据记录技术规格”（见2011年版的4.2）：增加了“标称值”的说明（见5.1.5）：修改了表7中“线号”的缺省值。由“-999999.99～9999999.99”改为字符空“”（见表7， 2011年版的表1）；修改了关系记录中的“炮线号”，改为“激发线号”（见表8，2011年版的表2）；修改了在C文件（注释文件）中包含的采集过程注释记录、表层结构调查、时深曲线和近地表品质因子调查等的填写说明（见5.4，2011年版的5.4）；修改了头记录H00填写格式的说明（见6.1.2，2011年版的6.1.2）；修改了点记录的域14关于“Dayofyear（日期）”字段的填写说明（见表9，2011年版的 6.2) 修改了“Line name（线名）“Point number（点号）”“Point index（点索弓）”“Field record number（野外记录号）”字段的内容说明（见表10，2011年版的6.3）：修改注释记录，把注释记录分为四部分：采集过程注释记录（保持SPS主体文件原有格式不变）、表层结构调查辅助数据注释记录、时深曲线辅助数据注释记录和新增的近地表品质因子调查辅助数据注释记录（新增加的注释记录，其编写格式和结构与SEGSPSRev2.1保持兼容）（见6.4.1～6.4.4，2011年版的6.4.1～6.4.14）；修改注释记录所有表头中的“最小值一最大值”为“标识”（见6.4，2011年版的6.4）；修改了采集过程注释记录的说明，增加“井口时间”文字，用于增加对井口时间超过2位数字时的记录说明（见6.4.1，2011年版的6.4.1）：修改了“6.4注释记录”章节，把所有文字“卡”改为“记录”，并删除相应的英文字母表示，所有“一张卡”改为“一条记录”（见6.4.2～6.4.4，2011年版的6.4.2～6.4.14）；删除了方法标识中的“L-表层调查时深曲线法”（2011年版的6.4.2.1）删除了说明性信息与文件名约定（2011年版的6.4.2.2、6.4.2.3）；增加了激发端的填写说明（见表15）；增加了地震记录上的接收道号的填写说明（见表18）：增加了“ 一方法标识：L说明表层调查时深曲线法”（见6.4.3.2）；增加了投影带号、高程的填写说明（见表22）增加了“近地表品质因子调查注释记录”格式说明（见6.4.4）；增加了附录A中的近地表品质因子调查应用示例（见附录A）：修改了附录B名称、标题并纠正附录B中的错误（见附录B，2011年版的附录B）增加了近地表品质因子调查观测方法（见附录C）。
II SY/T6290-—2018
本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司研究院、中石化石油工程地球物
理有限公司、天津精采潜龙软件技术有限公司。
本标准主要起草人：赖能和、吕公河、王顺国。 本标准代替了SY/T6290—2011。 SYT6290—2011的历次版本发布情况为：
-SY/T 6290—1997。
III SY/T 6290—2018
地震勘探辅助数据SPS格式
1范围
本标准规定了地震勘探辅助数据的文件格式和编码要求，以及表层结构调查方法取得的有关辅助数据记录格式和编码要求
本标准适用于二维。三维地震勘探，其他类型的地震勘探可参照使用。
2术语和定义
下列术语和定义适用于本文件。
2.1
SPs 格式 shell processing support format 将地震队采集的地震勘探辅助数据按接收点文件、炮点文件、关系文件和注释文件组织并存储的
一种记录格式，简称SPS格式。 2.2
头块记录head block record 用于记录其后所跟数据记录的控制参数及有关信息。
2.3
R文件 receiver point file 描述接收点或永久标志点详细信息的记录称为一条R记录：由若干条R记录组成R文件，也称
接收点文件。 2.4
S文件 source point file 描述炮点详细信息的记录称为一条S记录；由若干条S记录组成S文件，也称炮点文件。
2.5
X文件 relation file 描述野外记录号、炮点、记录通道和接收点之间关系的记录称为一条X记录：由若干条X记录
组成文文件，也称关系文件 2.6
C文件commentfile 描述采集过程中的其他细节信息，如对坏道噪声道进行标注、空文件（废炮）以及试验炮文件
号、井口时间等，说明测试文件的细节、班报中规定的其他辅助信息以及表层结构调查、时深曲线、近地表品质因子调查等辅助数据的记录称为一条C记录；由若干条C记录组成C文件，也称注释文件。
3数据采集管理系统
地震队应建立“数据采集管理系统”，以便在采集过程中生成SPS格式数据。图1给出了构成这
1 SY/T6290—2018
一系统的主要部分。其中，野外数据库、地形测量计算和地震采集记录管理是构成本系统的最主要的三个部分，也是构成本系统的最小配置。
数据采集管理系统应能与地震仪直接连接。地震仪宜具有与采集管理系统直接连接的能力，不具备这种能力的地震仪可通过适当改造，使其具备“部分自动化”的功能。
图2给出了数据在“系统”和地震仪之间进行交换的理想方式。相互关联的地震记录、相应的定位数据和地球物理辅助数据的信息分别记在地震头块和SPS中。
野外施工
班报。折射数据。
直接由记录仪发出激发指令
地形数据等
采集记录管理
地震勘探设计
野外数据库微机人工作站
地形测量计算
野外静校正计筑
地震资料处理
设备质量控制
所有用标准交换格式记录的辅助数据
处理中心
图1 野外地震采集管理系统
自动记录放炮指令 0 0
地震仪
数据库
预设计规划排列计算
自动记录
设计的排列关系
更新预备的标准
自动日志
班报 0 0
交换格式
记录时间带号记录号
SPS格式数据介质
地震数据磁带
实际排列关系
图2 数据管理系统和地震仪之间的数据交换方式
2
